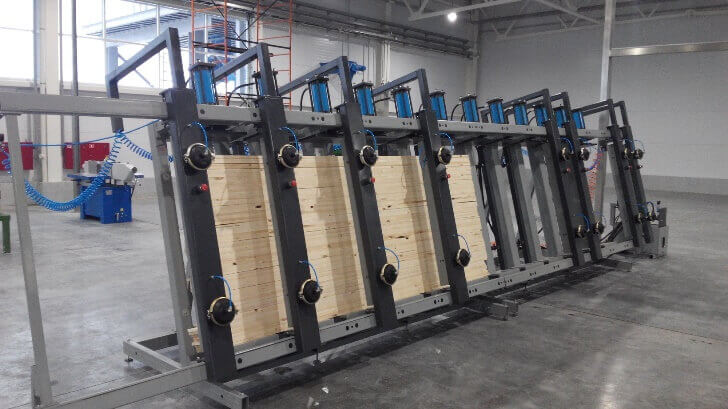

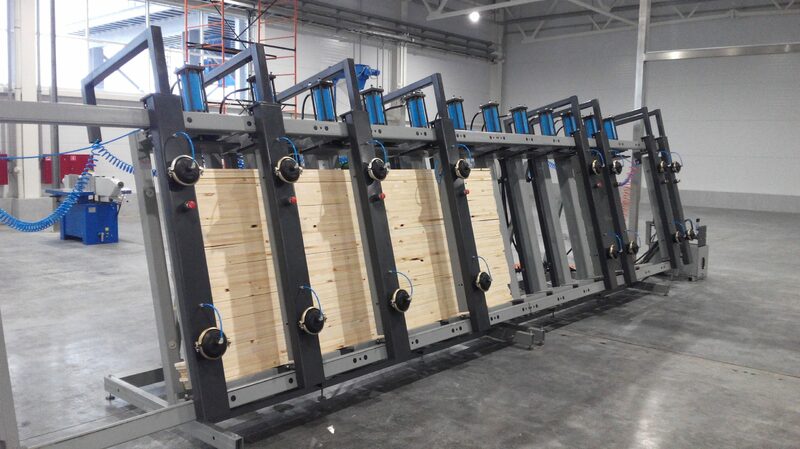

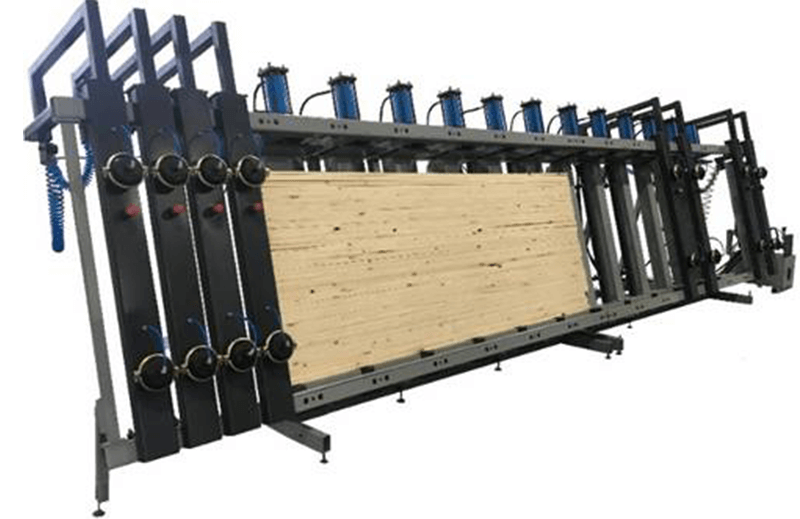

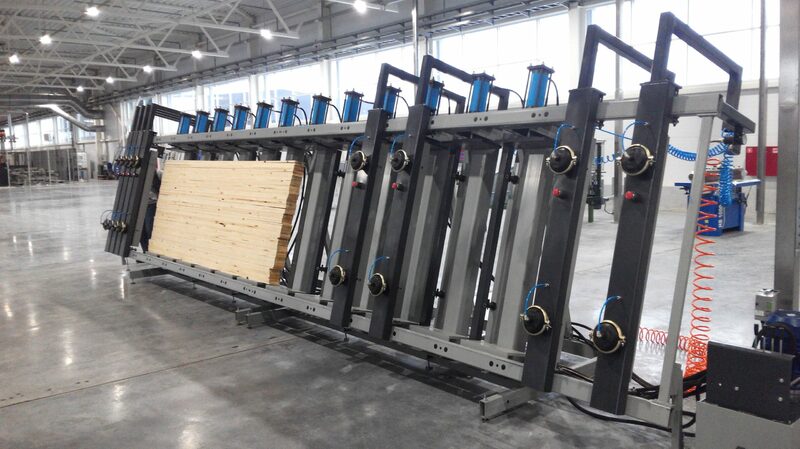

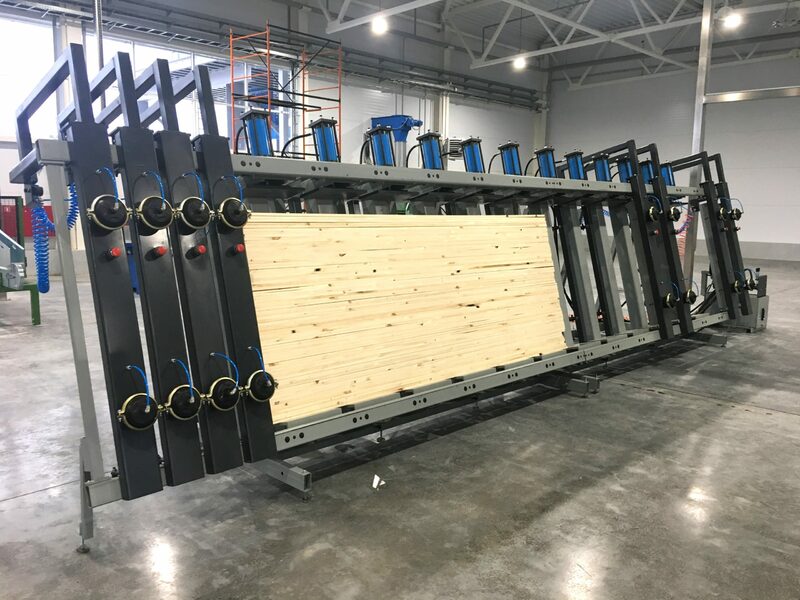

Пресс гидравлический для склеивания бруса и щита SLH-GRP
Пресс вайма предназначена для склейки строительного и оконного бруса, стропильных конструкций, ламелей, балок. Равномерно распределяет усилие по плоскости прессования, обеспечивает высокое качество клеевого шва.
В многопоточной гидростанции можно регулировать давление.
Вайма гидравлическая оснащена откатными пневматическими фронтальными прижимами. Их перемещение за пределы рабочей зоны обеспечивает свободный доступ при укладке и выгрузке. Откатные пневматические фронтальные прижимы гарантированно выравнивают и удерживают пакет заготовок во время прессования.
В пресс вайме модели SLH наклонная рама с задними упорами регулируются с шагом 10 мм. Регулируемые задние упоры обеспечивают быструю наладку рабочей зоны под ширину бруса. В пресс вайме модели SLH эксцентриковые оси гидрострубцин позволяют с высокой точностью задать ровность базовой поверхности. Вертикальное исполнение позволяет эффективно использовать производственную площадь за счет возможности установки двух прессов с рабочей зоной друг напротив друга.
На прессах модели SLH-PC установлены пневмоцилиндры ПЦ100х125 (ход штока до 160 мм) вместо пневмокамер (ход штока 67мм). Это позволяет склеить брус или щит в большем диапазоне сечений.
Конструктивные особенности пресса гидравлического для склеивания бруса и щита slh-grp
Макс. ширина: 150, 200, 250, 300, 350 мм;
Длина: 3, 4, 5, 6, 9, 12 м;
Высота: 1 250, 1 350 мм;
Фронтальные прижимы: пневматические;
Регулировка ширины встроенными упорами.

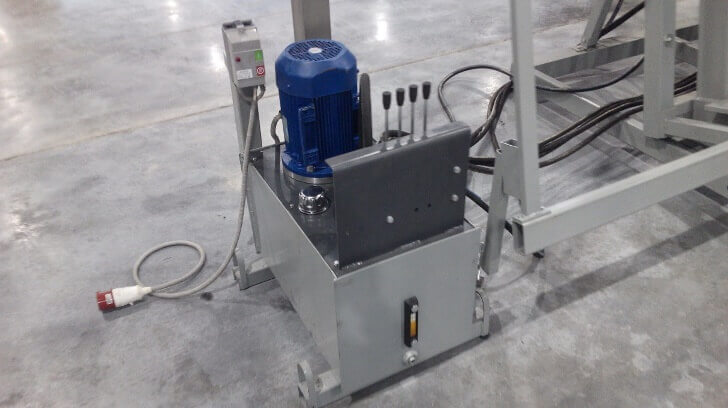

 | Многопоточная гидростанция с регулировкой давления. Автоматическое поддержание давления во время работы гидростанции. Давление в гидросистеме, в зависимости от ширины ламелей и породы дерева, предварительно устанавливают в соответствии с диаграммой. Рекомендуемые значения давления при прессовании ели и сосны — 3–5 кгс/см2, березы и лиственницы — 5–7 кгс/см2, дуба и бука — 7–9 кгс/см2. Давление регулируется на гидростанции. Настройка рабочего давления гидростанции осуществляется шестигранным ключом. Время выдержки под давлением (склеивания) определяют в зависимости от характеристик применяемого клея. |
 | Перемещение откатных пневматические фронтальных прижимов за пределы рабочей зоны обеспечивает свободный доступ при укладке и выгрузке. |

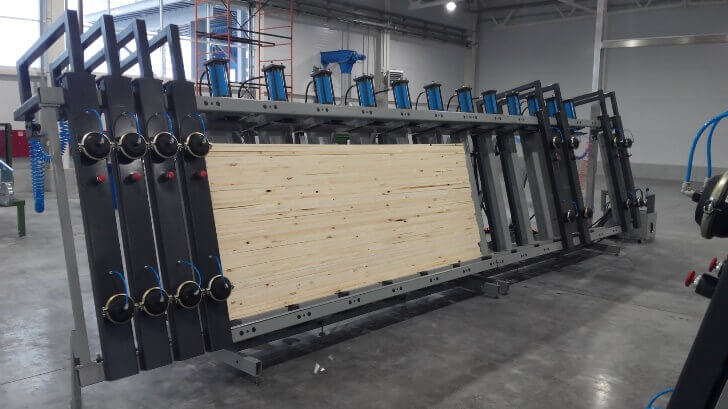

 | Откатные пневматические фронтальные прижимы гарантированно выравнивают и удерживают пакет заготовок во время прессования. Можно установить в произвольном месте. Удобно при склеивании не кратной длины. |

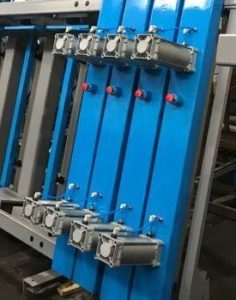

 | На прессах SLH-PC установлены пневмоцилиндры ПЦ 100×125 (ход штока до 160 мм) вместо пневмокамер (ход штока 67 мм). Это позволяет склеить брус или щит в большем диапазоне сечений. |

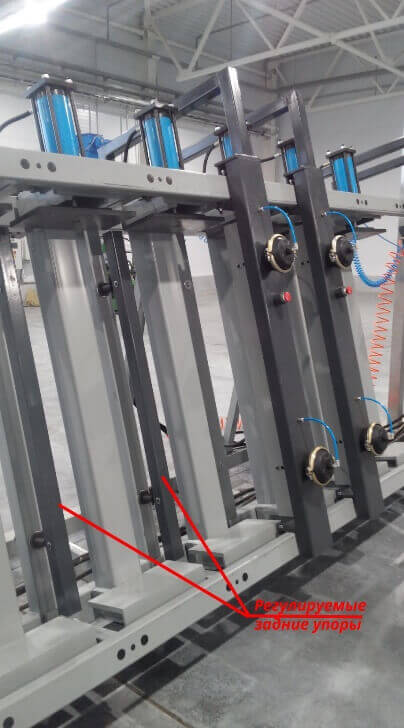

 | В моделях SLH наклонная рама с задними упорами регулируются с шагом 10 мм. |

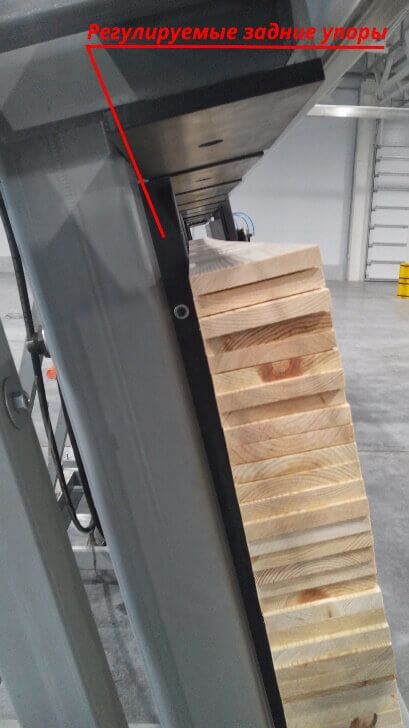

 | Регулируемые задние упоры обеспечивают быструю наладку рабочей зоны под ширину бруса. |
 | На моделях SLH для регулировки гидрострубцин устанавливаются на эксцентриковых осях, позволяет с высокой точностью задать ровность базовой поверхности. |

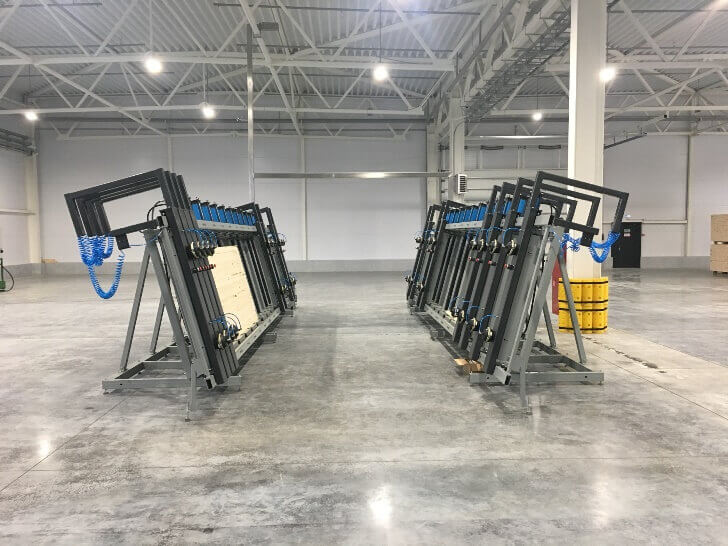

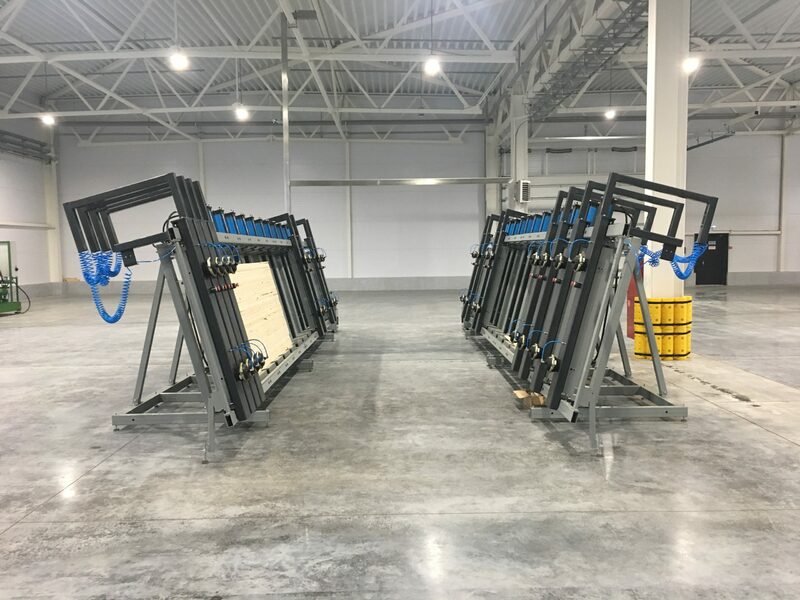

 | Вертикальное исполнение позволяет наиболее эффективно использовать производственную площадь: при больших объёмах производства возможна установка двух прессов с рабочей зоной друг напротив друга. |
Принцип работы
 | Оператор набирает пакет из заготовок с предварительно нанесенным клеем, далее устанавливает фронтальные прижимы. Процесс прессования начинается после включения оператором вертикальных гидроцилиндров работающих от установленного на пресс гидронасоса, обеспечивая тем самым равномерное распределение нагрузки на заготовки. |
Технические характеристики пресса гидравлического для склеивания бруса и щита slh-grp
| Параметр | Модель | ||
| Slh150-grp | SLH200-GRP | SLH250-GRP | |
| Рабочая зона (длинна), м | 3; 4,5; 6; 9; 12 | 3; 6; 9; 12 | |
| Рабочая зона (высота), мм | 1 250; 1 350 | ||
| Наибольшая ширина пласти доски, мм | до 150 | до 200 | до 250 |
| Количество силовых гидростубцин | 6, 9, 12, 18, 24 | 6, 12, 18, 24 | |
| Усилие силовых гидроцилиндров, кгс
при давлении 110 бар при давлении 200 бар (справочно) |
Регулируемое,
5 600 10 000 |
Регулируемое,
8 800 15 000 |
Регулируемое,
14400 26100 |
| Диаметр силовых гидроцилиндров, мм | 80 | 100 | 125 |
| Рабочий ход штока гидроцилиндра, мм | 160 | ||
| Раздельное управление гидроцилиндрами | опция | ||
| Количество откатных фронтальных прижимов (на каждом по 2 пневмокамеры) | 3, 4, 6, 9, 12 (дополнительные прижимы к базовой комплектации — опция) | 3, 6, 9, 12 (дополнительные прижимы к базовой комплектации — опция) | |
| Усилие фронтального прижима при давлении 6 бар, кгс | 1 500 | ||
| Ход прижимной планки фронтального прижима, мм | 67 | 67(125) | |
| Задние регулируемые упоры, с шагом 10 мм | опция | 3, 6, 9, 12 (дополнительные прижимы к базовой комплектации — опция) | |

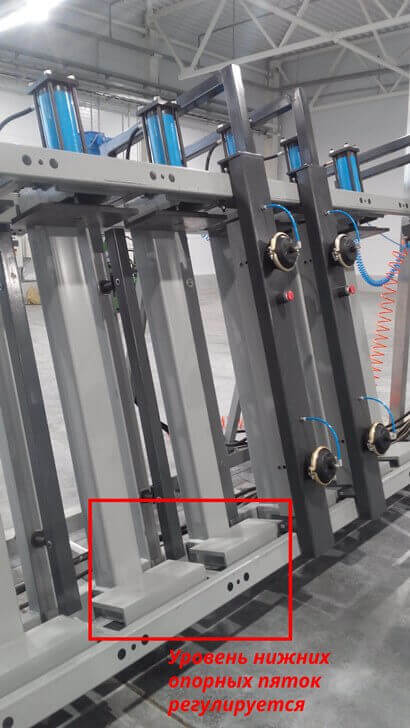

| Регулировка уровня нижних опорных пяток | имеется | ||
| Гидростанция | Бак 100 л, 4 кВт, 18 л/мин, 160 бар (ограничено 110 бар), автоматическое поддержание заданного (регулируется) давления |
||
| Габаритные размеры SLH-GRP станка, д мм (без гидростанции) | 4 200; 6 000; 8 000, 11 000; 15 000 | 4200; 8000, 11000; 15000 | |
| Габаритные размеры станка, ш х в мм (без гидростанции) | 1700×2150 | 1700х2350 | |
Цены на разные комплектации пресса гидравлического для склеивания бруса и щита slh-grp
| Комплектация | SLH150 | SLH200 | SLH250 |
| Slh -3grp | 785 000 | 840 000 | 930 000 |
| Slh -4,5grp | 1 050 000 | 1 120 000 | 1 230 000 |
| Slh -6grp | 1 320 000 | 1 420 000 | 1 500 000 |
| Slh -9grp | 1 780 000 | 1 900 000 | 2 090 000 |
| Slh -12grp | 2 270 000 | 2 440 000 | 2 650 000 |
| Дополнительное оборудование и опции | |||
| Стоимость доп. фронтального прижима руб/шт | +40 000 | ||
| Стоимость задних регулируемых упоров,с шагом 10 мм | +10 000 / Упор | ||
| Разделение на 2 рабочие зоны (2х поточный гидрораспределитель) | +35 000 | ||
| Разделение на 4 рабочие зоны(4х поточный гидрораспределитель) | +50 000 | ||
| Разделение на 6 рабочих зон(6х поточный гидрораспределитель) | +65 000 | ||
| Пульт управления и контроля | +150 000 | ||
| Фронтальные прижимы спневмоцилиндрами ПЦ 100х100(взамен пневмокамер) | +20 000 / ФП | ||
| Условия и сроки поставки | |||
| Срок изготовления рабочих дней | 10…20 рабочих дней | ||
| Условия поставки | Аванс 50%, по готовности +50% | ||
