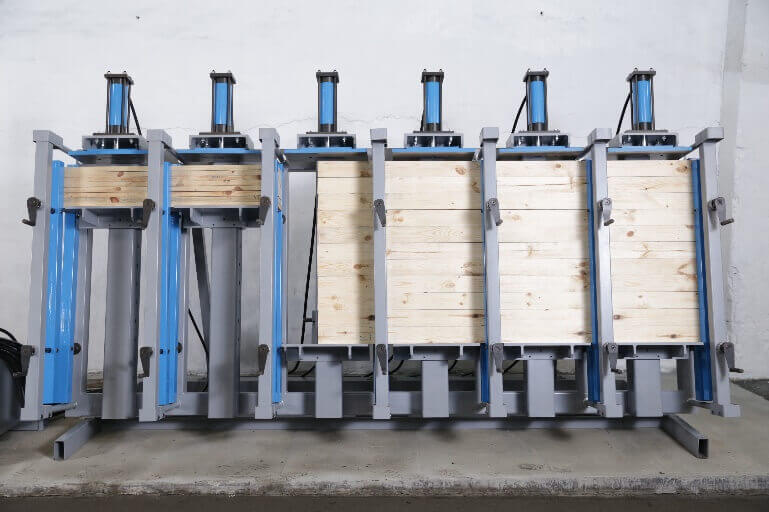

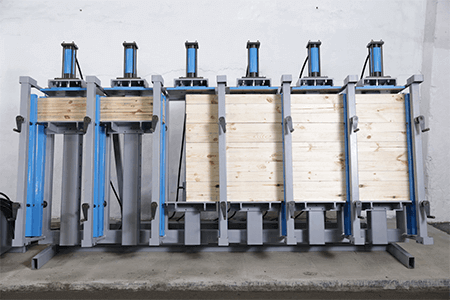

Пресс гидравлический универсальный для склеивания бруса и щита SL-UN
Предназначен для высококачественного склеивания строительного и оконного бруса, стропильных конструкций, ламелей, балок. Равномерно распределяет усилие по плоскости прессования, обеспечивает высокое качество клеевого шва. Многопоточная гидростанция с регулировкой давления позволяет разделять пресс на шесть зон склеивания. Автоматическое поддержание давления во время работы гидростанции. Для склейки разнотолщинных заготовок на прессе имеется возможность регулировать вертикальные стойки под разную толщину изделий.
Гидравлические блоки снабжены системой устойчивости к высокому давлению и защитой от протекания.
Механические фронтальные прижимы в модели SL-UN или пневматические фронтальные прижимы в модели SL-(UN)PT удобно и быстро устанавливаются и зажимают пакет на необходимое усилие.
Принцип работы
Оператор набирает пакет из заготовок с предварительно нанесенным клеем, далее устанавливает фронтальные прижимы. Процесс прессования начинается после включения оператором вертикальных гидроцилиндров работающих от установленного на пресс гидронасоса, обеспечивая тем самым равномерное распределение нагрузки на заготовки.
Отличительные особенности
- Механические фронтальные прижимы.
- Перемещаемые по высоте нижние опоры (пятки).
- Наличие регулировки под разную толщину заготовок.
- Раздельное включение каждого из шести гидроцилиндров.
- Макс. ширина: 150, 200 мм;
- Длина: 3, 4, 4.5, 6 м;
- Макс высота: 1250, 1500 мм;
- Вес: 1 300 кг;
- Фронтальные прижимы: механические;
- Регулировка ширины встроенными упорами;
- Опорные площадки перемещаются по высоте;
- 6-ти канальный гидрораспределитель.
Конструктивные особенности Пресса гидравлического SL — UN с механическими фронтальными прижимами

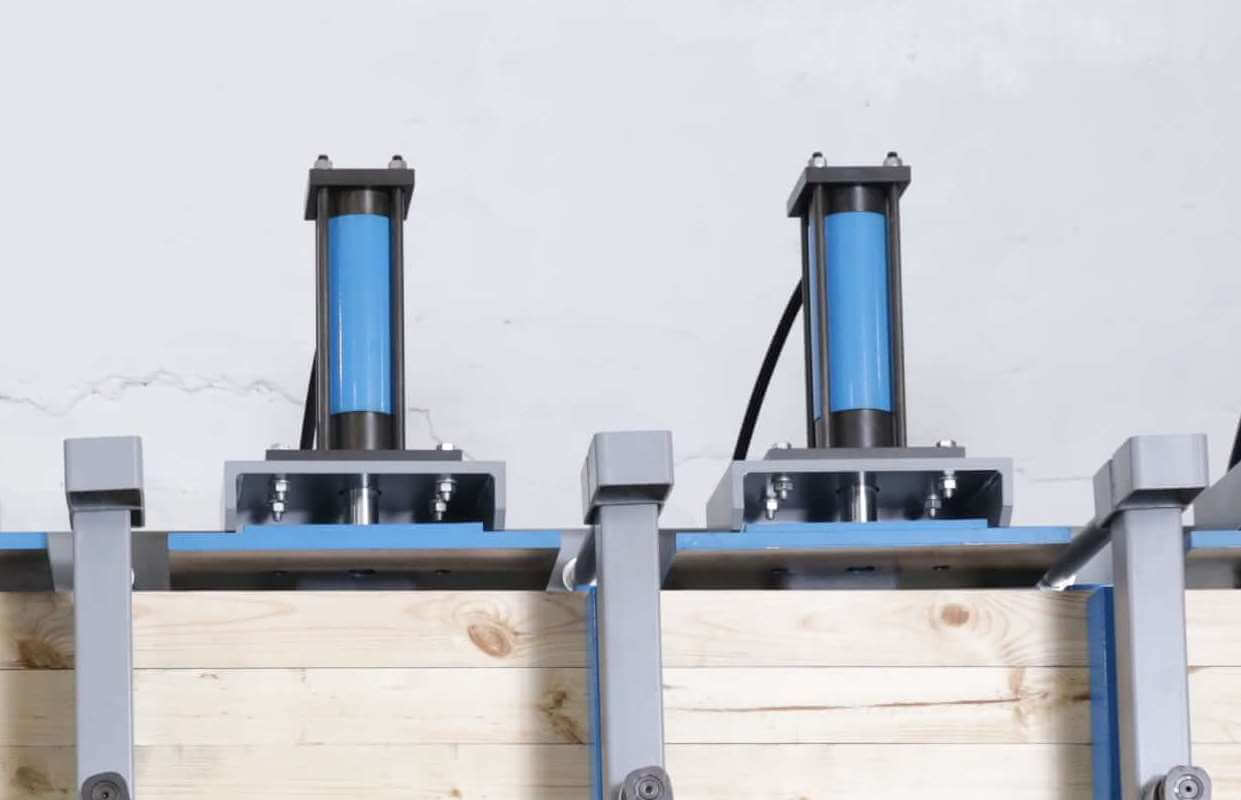

 | Все рабочие поверхности обработаны для повышения точности. Все блоки гидравлики снабжены системой устойчивости к высокому давлению и протеканию. 6 гидравлических прижимов для удерживания заготовок в сжатом состоянии. Самоустанавливающиеся прижимные башмаки механизмов сжатия. |

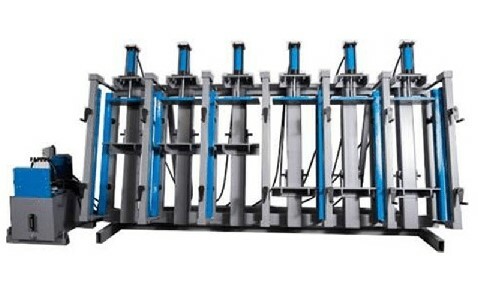

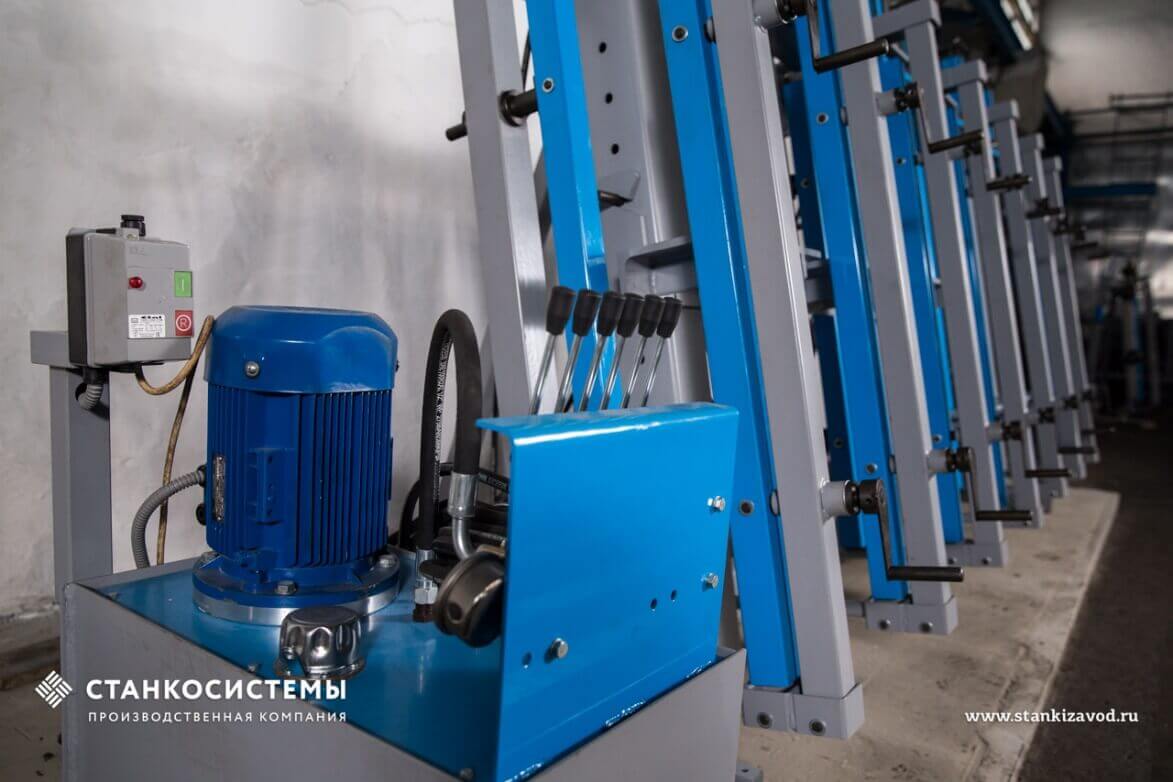

 | Многопоточная гидростанция с регулировкой давления позволяет разделять пресс на шесть зон склеивания. Автоматическое поддержание давления во время работы гидростанции. |

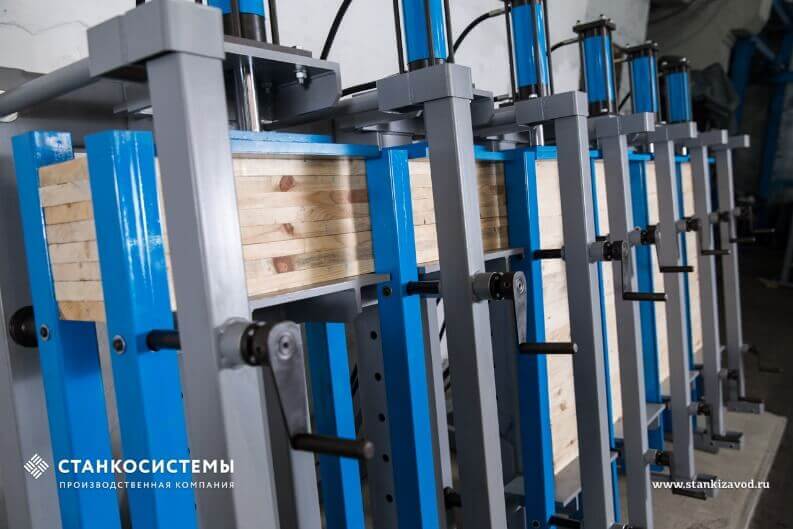

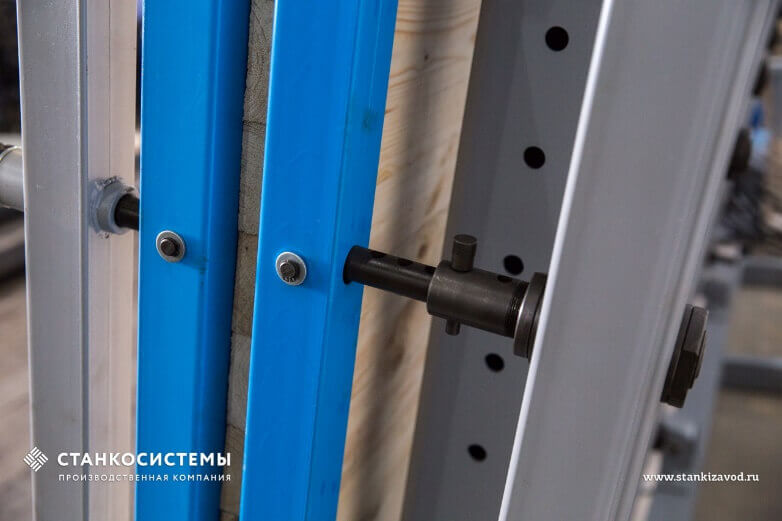

 | Фронтальные прижимы (А) с удобным ручками для предотвращения выгибания заготовок. Задние переставные упоры (Б) фиксируются штифтом (В), позволяют не применять компенсационных брусков для выставления заготовок строго под гидроцилиндром. |

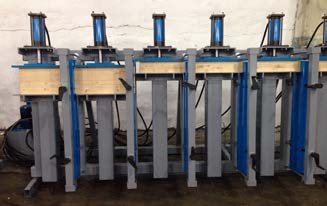

 | Для склейки разнотолщинных заготовок на прессе имеется возможность регулировать вертикальные стойки под разную толщину изделий. |

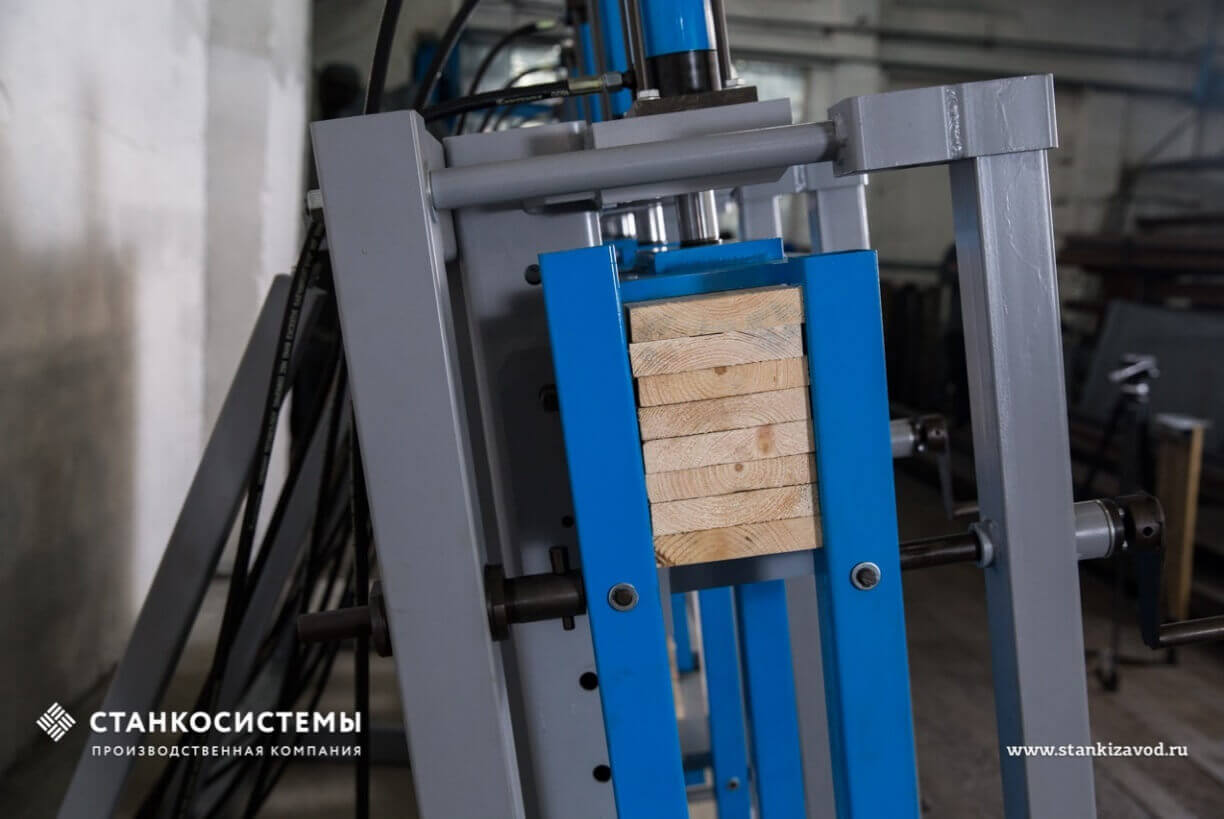

 | Механические фронтальные прижимы удобно и быстро устанавливаются и зажимают пакет на необходимое усилие. |
 | Перемещаемые по высоте нижние опоры(пятки) совместно с раздельно работающими гидроцилиндрами позволяют склеивать пакеты разных высот и толщин без привязки друг к другу. |
 |
Схема обработки |
Технические характеристики на Пресс гидравлический SL — UN с механическими фронтальными прижимами
| Параметр | SL-3UN |
| Рабочая зона (длина х высота), м | 3040х1250 |
| Наибольшая ширина пласти доски, мм | 150…200 |
| Количество силовых гидрострубцин | 6 |
| Усилие силовых гидроцилиндров, кгс | Регулируемое, до |
| При давлении 110 бар | 5600 |
| При давлении 200 бар(справочно) | 10000 |
| Диаметр силовых гидроцилиндров, мм | 80 |
| Рабочий ход штока гидроцилиндра, мм | 160 |
| Раздельное управление гидроцилиндрами | имеется, 1.1.1.1.1.1 |
| Количество съемных механических фронтальных прижимов | 5 |
| Подъем и установка фронтальных прижимов в рабочее положение | ручная |
| Усилие фронтального прижима, кгс | 2000 |
| Количество кронштейнов под установку фронтального прижима | 7 |
| Количество задних регулируемых упоров, с шагом 10 мм | 7 |
| Возможность перестановки нижних пяток гидрострубцин по высоте | имеется, с шагом 100 мм |
| Гидростанция | Бак 100 л, 4,0 кВт, 18 л/мин, |
| 6-и поточная,160 бар (ограничено 110 бар) | |
| Габаритные размеры станка, д х ш х в мм (без гидростанции) | 3040х1350х2050 |
| Масса SL-UN, не более, кг | 1440 |
Цена на Пресс гидравлический SL — UN с механическими фронтальными прижимами
| Исполнение | Розничная цена с НДС, руб | Особенности |
| Пресс гидравлический sl150-3un | 740 000,00 ₽ | Максимальная ширина до 150 мм |
| Пресс гидравлический sl200-3un | 800 000,00 ₽ | Максимальная ширина до 200 мм |
| Дополнительный фронтальный прижим | 23 000,00 ₽ | Дополнительные элементы и опции |
