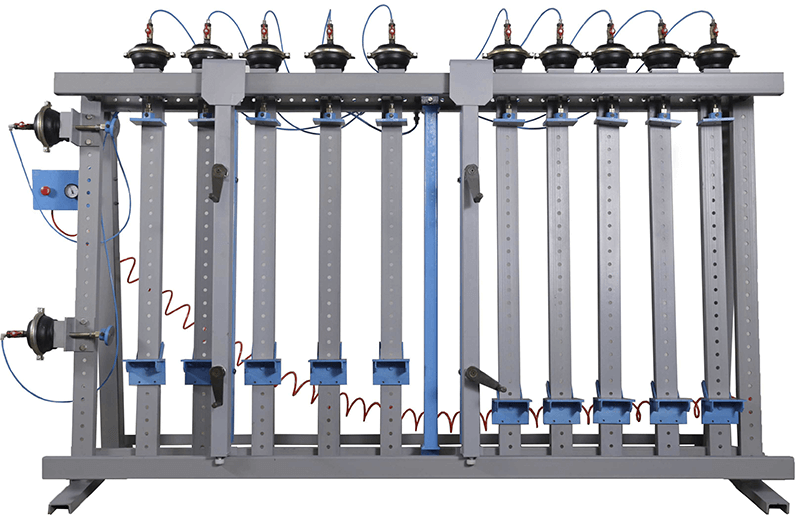

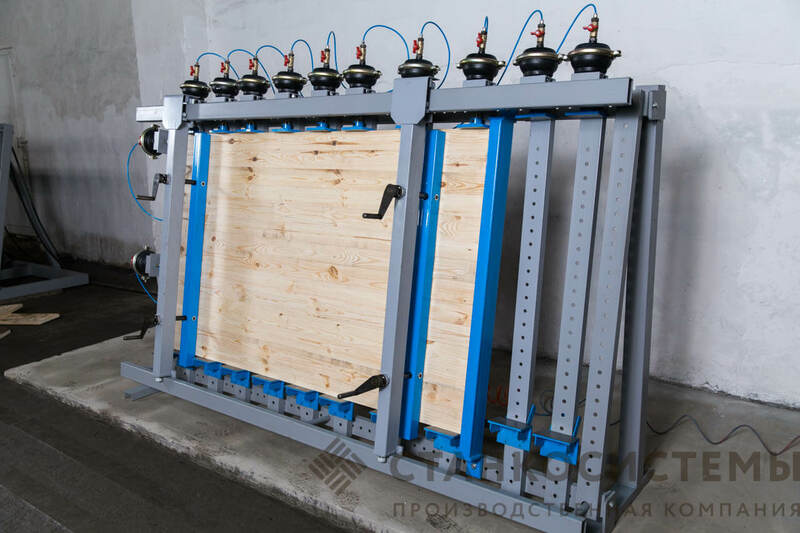

Вайма пневматическая ВП17-2400, ВП17-3000

Пневматическая вайма модели ВП17 и модели ВП18 предназначена для склеивания рамных деревянных конструкций (как правило, оконные рамы, двери), а также щита и бруса сечением до 100 мм.

В вайме ВП17 фронтальные прижимы механические, а в модели ВП18 — фронтальные прижимы пневматические. Частое расположение прижимов обеспечивает равномерное распределение усилия по длине щита. Для склеивания узких длинных щитов или небольших щитов в несколько рядов по длине необходимо докупить несколько фронтальных прижимов. Максимальное усилие на один прижим составляет 1000 кгс в моделях ВП17 и ВП18 — отличие от ваймы модели ВП24, в которой максимальное усилие 1400 кгс. Прижимы перемещаются по длине ваймы, что позволяет равномерно распределить их по длине заготовки.

Ваймы серии ВП17 прежде всего отличает идеальный баланс цены, оснащенности, качества комплектующих и сборки. С уверенностью можно сказать, что серия ВП17 отлично впишется в парк оборудования как небольшого мебельного производства, так и крупной компании, занимающейся мебельным, оконным, дверным, домостроительным производством.

Вайма для склейки собирается с 1 или с 2 рабочими зонами, а так же фронтальные прижимы устанавливаются механические (ВП17-3000, ВП17-2400) или пневматические (ВП18-3000, ВП18-2400).

Отличительные особенности вайм серии вп17

• Главные прижимы пневматические;
• Фронтальные прижимы механические;
• Опорные площадки перемещаются по высоте;
• Боковые прижимы для сборки окон и дверей;
• Главные прижимы перемещаются по длине.
• Пневматическое прессование
• Максимальный размер собираемого изделия: 2 400 × 1 200 × 100 мм.

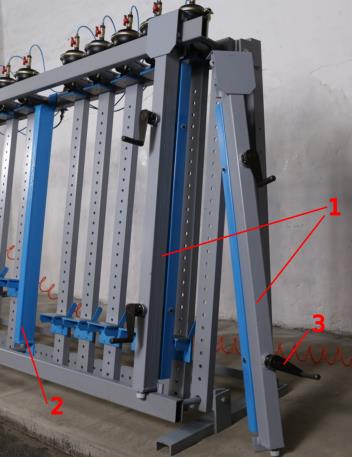

	Два откатных винтовых фронтальных прижима (ФП) для выравнивания и удержания заготовок (1) Боковой переставляемый упор (2) Высота рабочей зоны 1300 мм, что позволяет клеить 2 щита стандарта 640 мм. Фронтальные прижимы откатываются по всей длине направляющих, полностью освобождая доступ к рабочей зоне и позволяя устанавливать дополнительные ФП, что важно при склеивании щитов тоньше 30 мм. Привод ФП осуществляется рукояткой-маховичком инерционного типа (3), что ускоряет процесс поджатия и делает его менее утомительным; ФП выполнены с применением двух винтов, что позволяет при склеивании тонких щитов значительно уменьшить свес товараы.

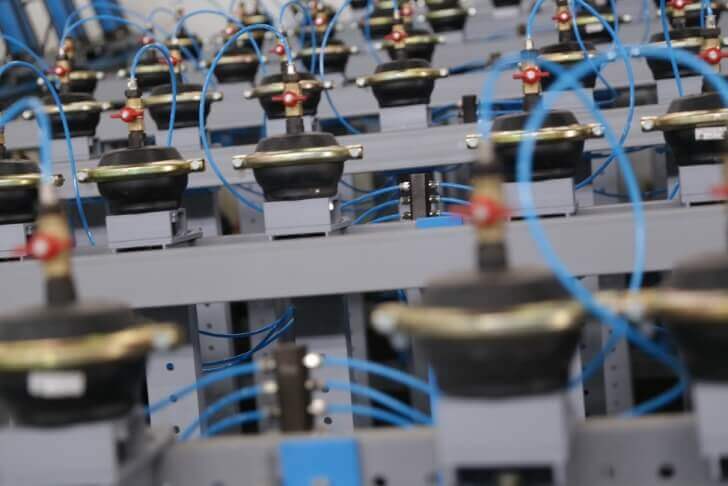

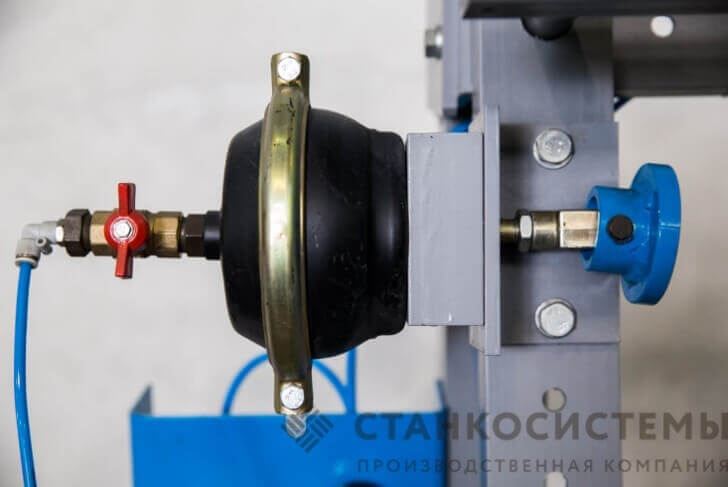

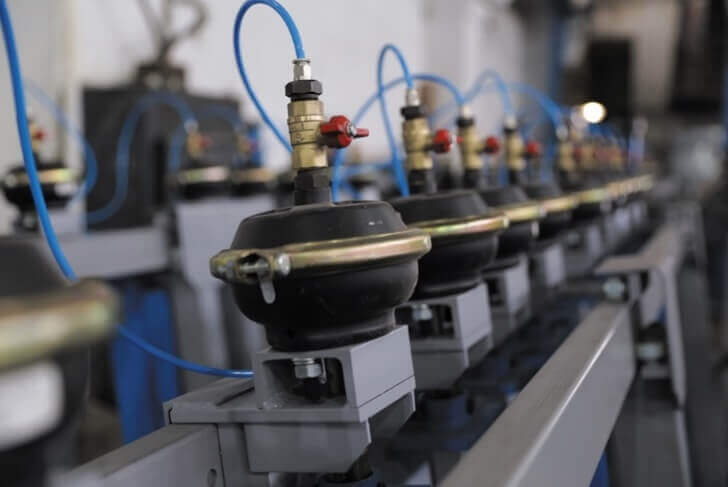

	10 пневматических вертикальных струбцин, для удерживания заготовок в сжатом состоянии во время склеивания; Индивидуальные вентили для независимого отключения пневмоцилиндров.

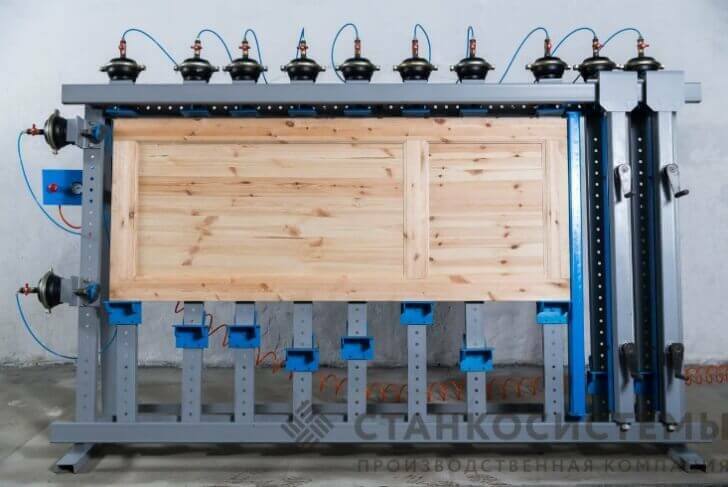

	Два боковых горизонтальных прижима; Конструкция выполнена симметричной. Боковые горизонтальные прижимы и упор могут устанавливаться как с левой, так и с правой стороны.

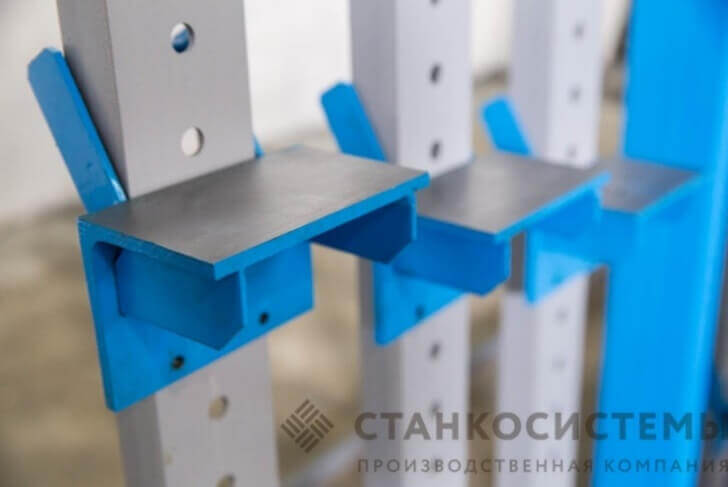

	Нижние опорные пятки фрезерованы, что обеспечивает угол 90º, кроме того предусмотрена возможность компенсационной регулировки угла; Пятки переставляются с шагом 50мм.

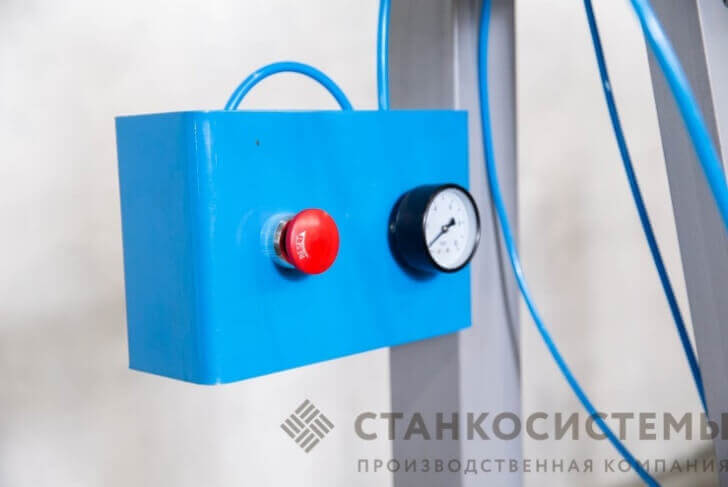

	Кнопочный пневмораспределитель облегчает работу с ваймой; Манометр позволяет визуально контролировать рабочее давление в системе.
	Ваймы всегда вналичии. Возможна отгрузка вдень обращения.

Частое расположение пневмоприжимов обеспечивает (при давлении в магистрали 10 МПа ) усилие до 4,2 тонн на один погонный метр склеиваемого щита и его равномерное распределение по длине щита. Данное усилие склейки позволяет склеивать щит толщиной до 100 мм, при этом указанное давление на 1 см2 склеиваемой поверхности составляет 4 кг, что удовлетворяет техническим условиям склейки древесины практически для всех клееных массивов.

• возможность перемещения её путём перестановки с одного рабочего места на другое и независимость от масштабов производства;
• не требует специально подготовленного фундамента.

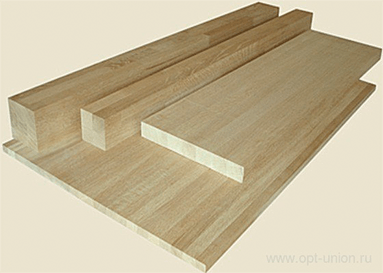

Получаемые изделия
