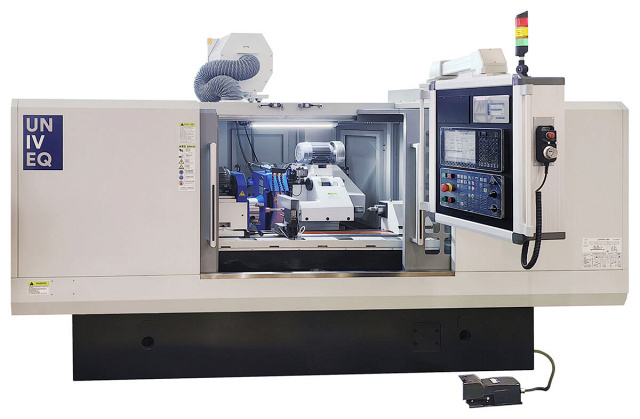

Универсальные круглошлифовальные станки UNIVEQ UGU 20 CNC

Код товара: 102542

На складе: 2 шт.

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: UNIVEQ

Описание
Отзывы
Доставка

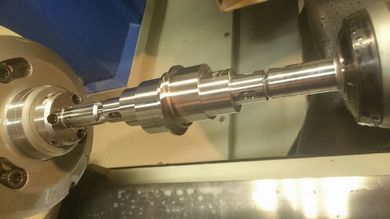

Станки данной серии предназначены для прецизионного круглого наружного и внутреннего шлифования цилиндрических и конических поверхностей, а также шлифования торцевых поверхностей. Процесс шлифования осуществляется как в центрах, так и в зажимных патронах.

Точность обработки соответствует европейским стандартам для круглошлифовальных станков.

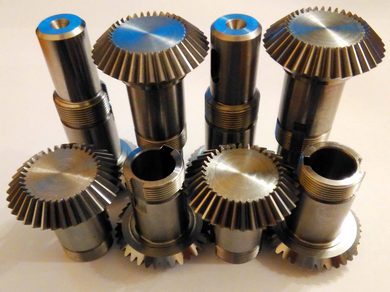

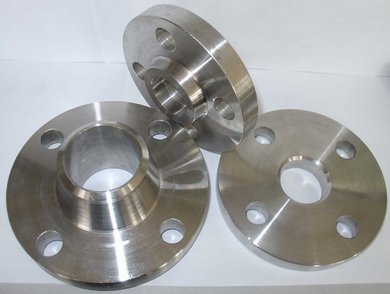

Станки данной серии применяются на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения.

Помимо этого, станок найдет широкое применение для инструментальных производств и предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервис-центры по изготовлению и обслуживанию инструмента и др.).

Инструментальное производство

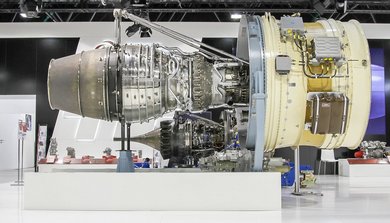

Аэрокосмическая промышленность

Преимущества

Современная система ЧПУ HNC-808Di
Шпиндель 10 000 об/мин
Чугунная литая станина массой от 3 тонн
Поворотный стол

Конструктивные особенности

Чугунная массивная литая станина
Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка.Благодаря высокой массе станка не требуется специальный фундамент для его установки.Масса UNIVEQ UGU 20 CNC станка в зависимости от модели от 3 тонн.

Направляющие рабочего стола и шлифовального узла
Обеспечивают плавное перемещение за счет масляной «подушки», предотвращающей контакт металла с металлом. Поверхность направляющих покрыта специальным износостойким полимерным материалом, который не только снижает износ, но и обеспечивает плавность перемещения стола на низких скоростях подачи. Стол может поворачиваться на небольшой угол по часовой стрелке и против часовой стрелки, за счет чего появляется возможность шлифования длинных конусных деталей. При перемещении в крайние положения стол всегда находится на станине для исключения перекосов детали.

Рабочий стол
Перемещается по направляющим скольжения при помощи ШВП и сервопривода. Одна (задняя) направляющая V-образная, другая (передняя) плоская. Постоянная подача смазки предотвращает залипание стола и предотвращает рывки при продольном ходе стола.

Рабочая головка (передняя бабка) станка
Оснащена регулировкой частоты вращения шлифуемой детали. Шпиндель рабочей головки установлен на высокоточных подшипниках

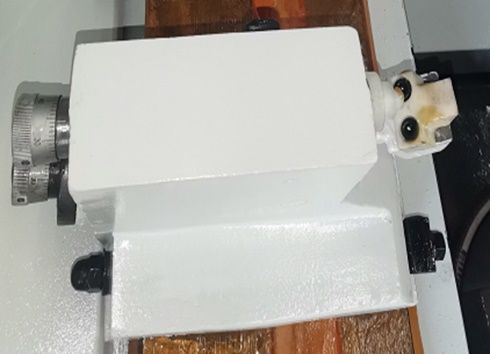

Заднее поддерживающее устройство (задняя бабка)
Имеет выдвижную пиноль заднего центра с ходом 30 мм и ручным поджимом для быстрого снятия / установки шлифуемой детали. Если заготовка слабо зажата в центрах, то поступит предупреждающий сигнал, и система ЧПУ будет заблокирована.Корпус заднего поддерживающего устройства имеет защитный кожух из нержавеющей стали, что предотвращают попадание охлаждающей жидкости и грязи внутрь и упрощает обслуживание станка.

Шпиндель шлифовального круга
Установлен на масляных подшипниках скольжения с обеспечением подачи масла под давлением. За счет чего на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а также способствует высокой точности обработки с минимальным биением шпинделя

Устройство правки шлифовального круга
Установлено на корпусе заднего поддерживающего центра и перемещается вместе с рабочим столом, который приводится в движение при помощи сервопривода.Процесс правки шлифовальных кругов осуществляется алмазными карандашами в автоматическом режиме.

Система ЧПУ HNC-808Di
Система от ведущего производителя Юго-восточной Азии компании H-NC (Китай), является промышленной передовой системой широко известной во всем мире и полноценным аналогом ведущих систем ЧПУ японских и европейских производителей.

Система подачи охлаждающей жидкости
Позволяет увеличивать съем металла в процессе работы, уменьшая, время шлифования заготовки, исключает попадание стружки и абразива в подвижные элементы станка, предотвращает засаливание и износ шлифовального круга, тем самым увеличивая его ресурс.

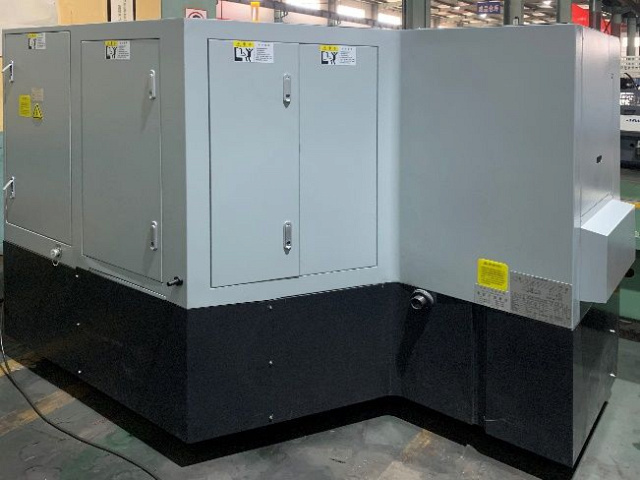

Полностью закрытая со всех сторон рабочая зона (кабинетная защита)
безопасность обслуживающего персонала от вылета абразива и металла из зоны шлифования, а также попадания СОЖ на чувствительные органы (глаза, горло, кожа лица и рук)чистота и безопасность рабочего места рабочего персонала (предохраняют от разбрызгивания СОЖ)снижение затрат времени на обслуживание станка.Также кабинетная защита позволяет встраивать станок в автоматические линии с манипуляторной или роботизированной системой загрузки заготовок.

Автоматическая система измерения
Позволяет измерять диаметр до и после рабочего процесса.Система подключена к панели управления оператора и имеет отдельный цветной ЖК дисплей, на котором отображаются значения измерений.Применяемая система позволяет с высокой точностью достигать необходимого диаметра шлифуемой детали.

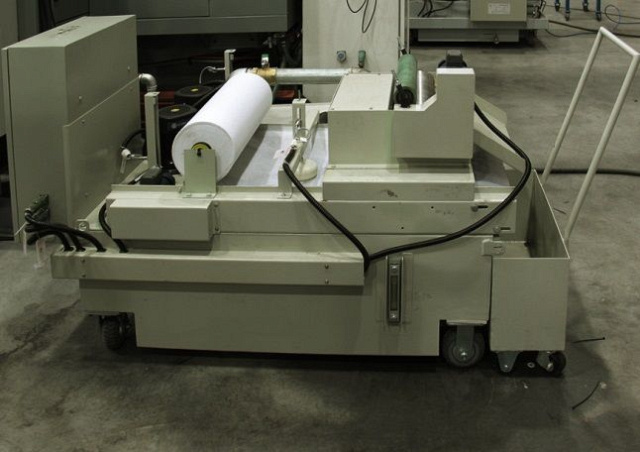

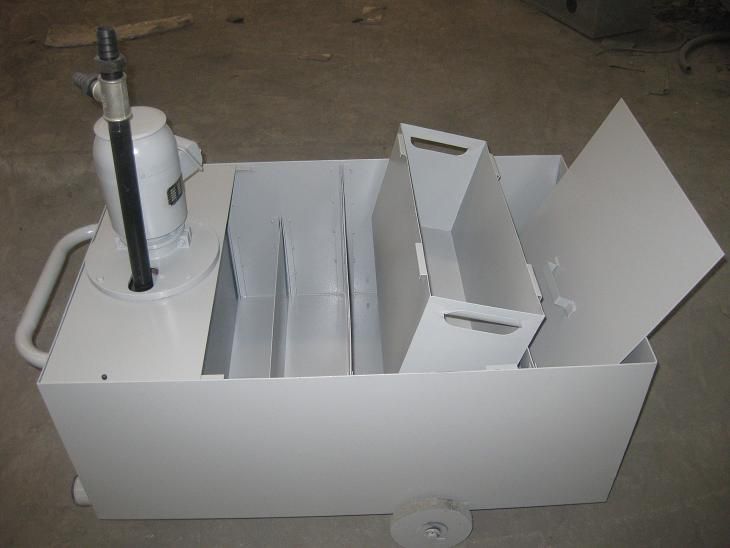

Бак для СОЖ и система фильтрации
Выполнены из стали и вынесены за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.Комбинированная система фильтрации (магнитный + бумажный фильтры) позволяет отсеивать магнитные и немагнитные частицы, причем как крупные, так и мелкодисперсные, что увеличивает срок службы СОЖ и сокращает время между ее заменами.

Комплектация

	Бак СОЖ
	Открытый неподвижный люнет

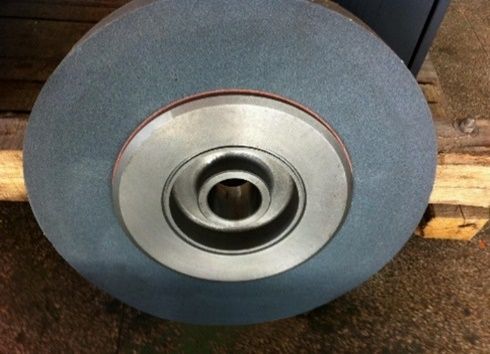

	Шлифовальный круг с фланцем

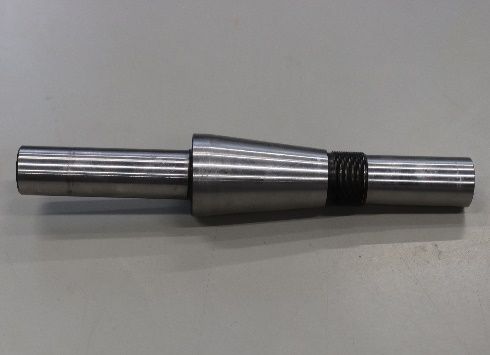

	Балансировочная оправка
	Регулировочные блоки для выставления станка по уровню

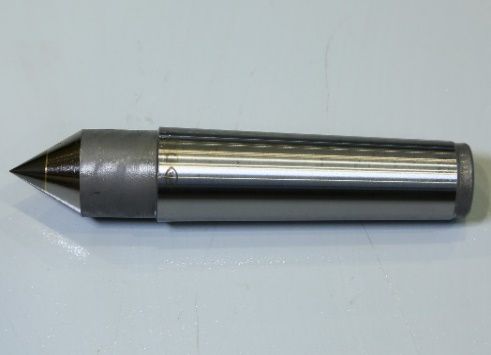

	Центры твердосплавные (левый и правый)
	Собачка
	Гайка для снятия шлифовального круга

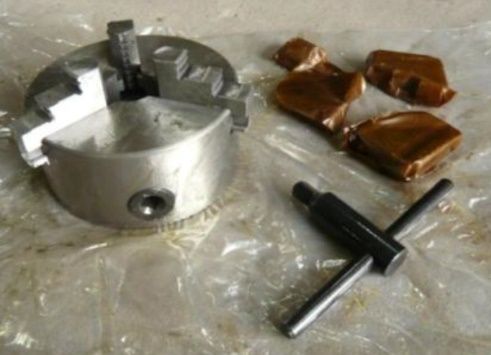

	3-х кулачковый самоцентрирующийся патрон

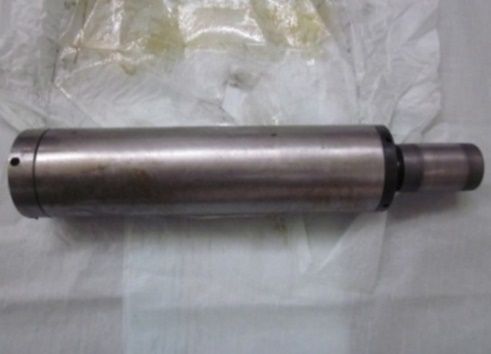

	Шпиндель узла внутреннего шлифования

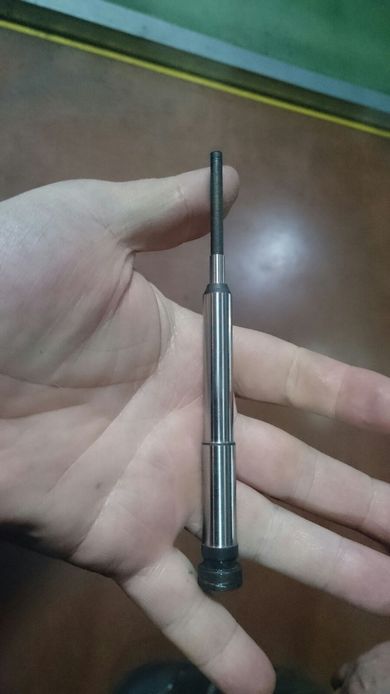

	Шлифовальная оправка
	Шлифовальные круги для внутреннего шлифования

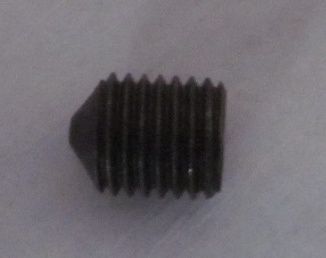

	Винт для снятия роликов шпинделя внутреннего шлифования
	Ключ для фланца шлифовального круга
