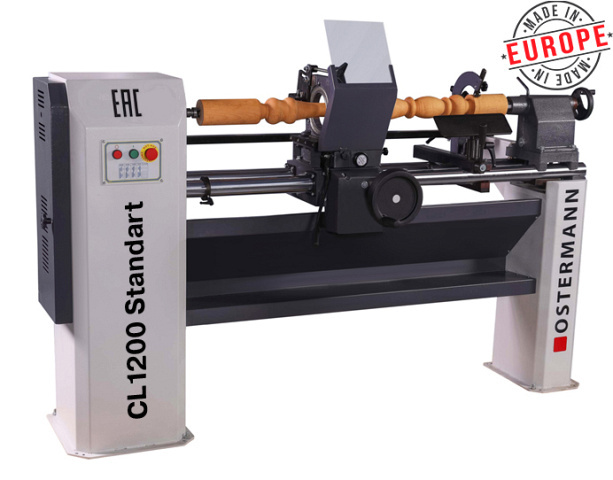

Токарный станок с ручной подачей OSTERMANN CL 1200 Standart
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: OSTERMANN
Предназначен для обработки точением изделий из древесины в центрах, в патроне или планшайбе при помощи подручника или с ручной подачей суппорта по копиру.
Идеально подходит для применения в частных мастерских, на малых и средних предприятиях по изготовлению столярных изделий, лестниц, декоративных колонн.
Область применения

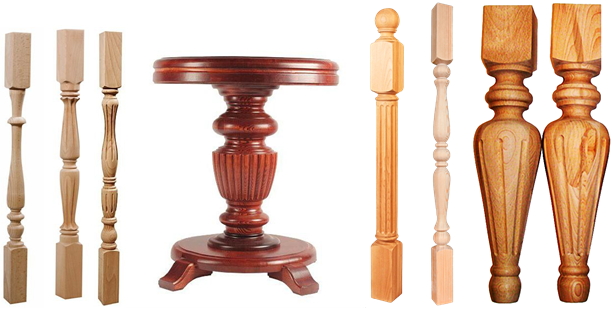

Получаемые изделия
Область применения
Идеально подходит для применения в частных мастерских, на малых и средних предприятиях по изготовлению столярных изделий, лестниц, декоративных колонн. Получаемые изделияСхемы обработки
 | Точение резцами |
Конструктивные особенности

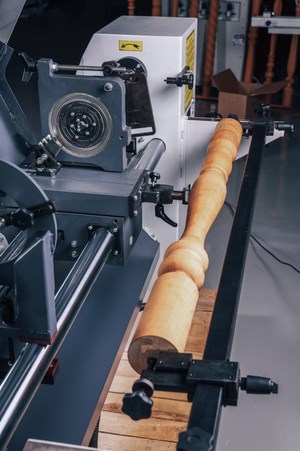

 | Копировальное устройство Входит в комплект поставки. Позволяет точить заготовки одинаковой формы по заданному шаблону. Настройка глубины хода копира и копировального резца осуществляется рукояткой с передней панели. Точность до 0,03 мм. |

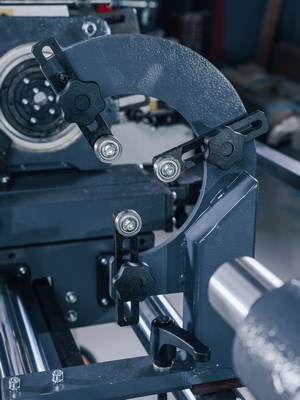

 | Подвижный люнет Входит в комплект поставки. Служит дополнительной опорой в процессе точения, исключая вибрации заготовки и повышая качество получаемой продукции. В люнете набор колец различного диаметра под разные размеры заготовок. |
 | Резец перед люнетом Резец со съемной твердосплавной пластиной, установлен перед люнетом, служит для калибровки детали под внутренний кольцо. Это необходимо для плотной фиксации, чтобы исключить вибрацию при обработке. |

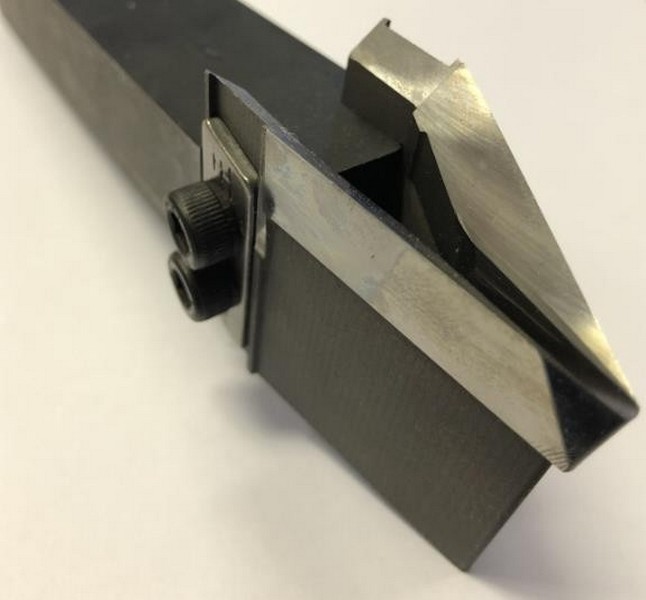

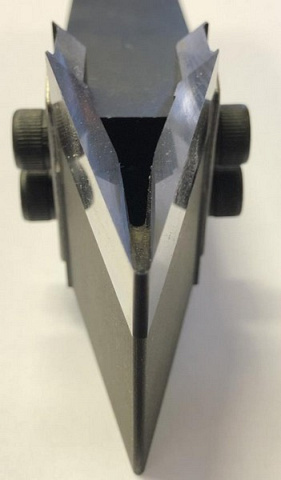

 | Основной резец Выполнен из двух частей: При заточке “жала” и последующей установке не сбивается настройка положения всего резца. |
 | Неподвижный люнет Входит в комплект поставки и служит для дополнительной фиксации заготовки в процессе обработки. Это увеличивает жесткость заготовки при обработке и повышает качество получаемой продукции. |

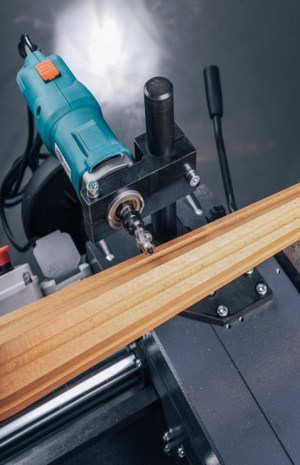

 | Кронштейн для фрезера В комплект поставки входит кронштейн для установки ручного фрезера. Кронштейн устанавливается вместо подвижного люнета и позволяет осуществлять фрезеровку с помощью ручного инструмента. Возможна обработка по копиру. * Ручной фрезер в комплект поставки не входит! |

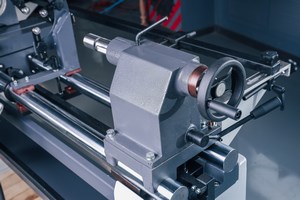

 | Задняя бабка Массивный чугунный задний центр обеспечивает надежную фиксацию заготовки в процессе обработки. Возможность установки 3-х кулачкового патрона позволяет устанавливать сверла и расширить функционал станка. Пиноль с миллиметровой шкалой позволяет точно высверливать отверстия. |

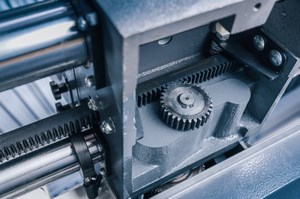

 | Механизм перемещения суппорта Перемещение суппорта с резцами осуществляется посредством передачи шестерня-рейка, что обеспечивает плавность и легкость хода. |

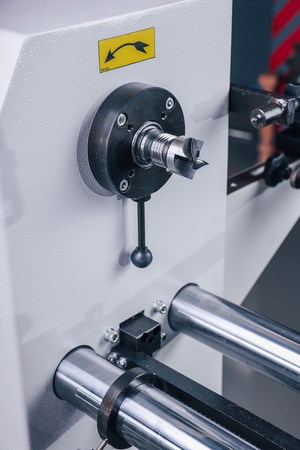

 | Ведущий центр Привод вращения заготовки осуществляется с помощью зазубренного центра. Крепление ведущих центров осуществляется по универсальному конусу МК2, что позволяет устанавливать любой центр с такой посадкой. Резьба М33 х 3,5 позволяет устанавливать 4-х кулачковый патрон. |
 | Привод ведущего центра Осуществляется от двигателя посредством зубчатого ремня. Удобное и быстрое изменение частоты вращения заготовки путем перестановки ремня. Концевой выключатель не позволяет включить станок при открытой крышке, что соответствует требованием безопасности ЕС. |
 | Настройка длины обработки Длина обработки заготовки или зона фрезеровки настраивается с помощью передвижных упоров. Для работы в ручном режиме при помощи маховика используется упор- ограничитель. |

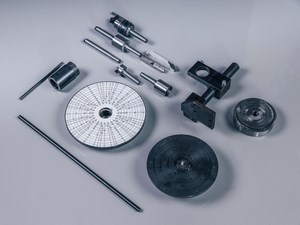

 | Оснастка В комплект поставки со станком входят все необходимые части для работы: |

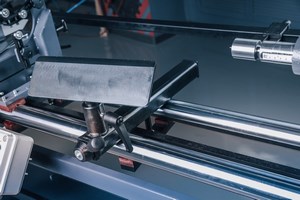

 | Подручник Входит в комплект поставки и позволяет точить заготовки вручную. |
 | Массивные направляющие Перемещение суппорта с резцами осуществляется по цельнометаллическим массивным стальным направляющим, что обеспечивает долгий срок службы оборудования и сохранение точности обработки на всем периоде эксплуатации. |

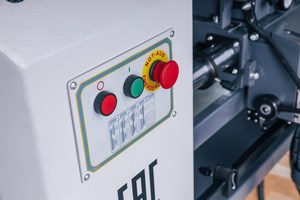

 | Кнопки управления На станине расположены кнопки включения/выключения вращения заготовки и кнопка аварийного отключения станка. |
 | Защитный экран Соответствует нормам безопасности СЕ. Обеспечивает безопасность работы оператора. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диаметр обработки, мм | 5 - 450 |
| Расстояние между центрами, мм | 1200 |
| Длина обработки, мм | 5 - 1200 |
| Возможность увеличить расстояние между центрами | нет |
| Максимальный диаметр изделия при работе с люнетом, мм | 150 |
| Максимальный диаметр изделия при работе без люнета, мм | 215 |
| Возможность ручной обработки с использованием подручника | есть |
| Максимальный диаметр при ручной обработке с использованием подручника, мм | 450 |
| Возможность торцевого точения | есть (вручную) |
| Способ загрузки заготовки | ручная |
| Перемещение суппорта с инструментом | ручное |
| Мощность двигателя привода подачи, кВт | нет |
| Скорость перемещения подачи, м/мин | нет |
| Количество инструментов (резцы): основной + на люнете, шт. | 1 + 1 |
| Фрезерный шпиндель нов | нет |
| Концевая фреза, шт. | нет, возможно установить |
| Мощность двигателя фрезерного шпинделя, кВт | 1 - 2,2 |
| Фрезерный узел, шт. | нет |
| Мощность двигателя фрезерного вала, кВт | нет |
| Шлифовальный узел | нет |
| Мощность двигателя шлифовального узла, кВт | нет |
| 4-х кулачковый патрон | нет, возможно установить |
| Мощность двигателя вращения заготовки, кВт | 1,1 |
| Наличие ЧПУ | нет (работа по шаблону) |
| Длина, мм | 2105 |
| Ширина, мм | 1000 |
| Высота, мм | 1225 |
| Вес OSTERMANN CL 1200 Standart, кг | 400 |
