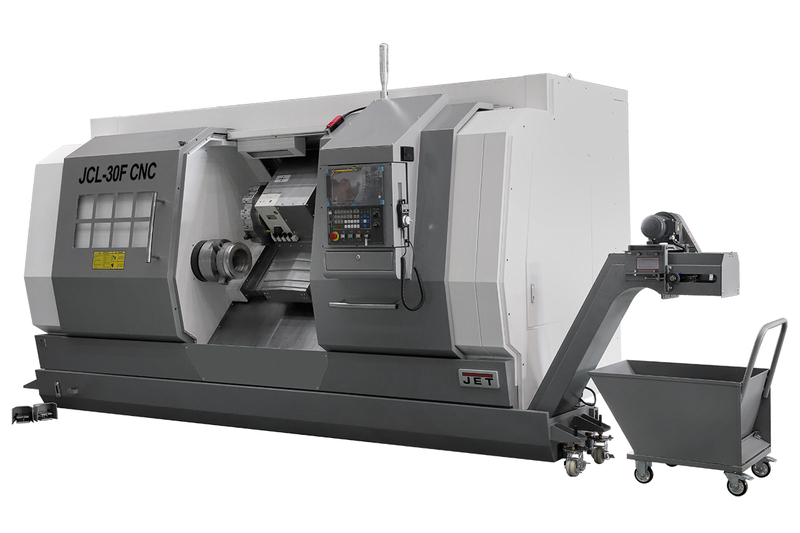

Токарный станок с ЧПУ JET JCL-30F CNC (Fanuc, гидр. патрон)

Код товара: 103206

На складе: 1 шт.

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: Jet (Швейцария)

Сертификат: Официальный дилер

Описание
Файлы
Отзывы
Доставка

Стандартная комплектация:

Система ЧПУ Fanuc 0i TF
3-х кулачковый гидравлический патрон 10-12 дюймов
8-12 позиционная револьверная голова (или приводная револьверная голова на 12 инструментов)
Резцовые блоки
Автоматический ленточный стружечный конвейер
Тележка для стружки
Гидравлическая задняя бабка
Гидравлическая станция
Педали управления гидравликой
Кондиционер электрошкафа
Магнитный мультирежимный маховик ручного управления перемещениями
Система подачи СОЖ
Система централизованной смазки
Светодиодная лампа освещения рабочей зоны
Кабинетная защита
Электрозамок двери
Подвижный пульт управления
Сигнальный фонарь указания режимов работы
Ящик с инструментом для технического обслуживания
Регулируемые установочные опоры
Упаковочный лист
Протокол проверки точности
Руководство по эксплуатации

Опции:

Мощность мотора (различные варианты)
Гидравлические патроны (различные варианты)
Автоподатчик прутка
Деталеуловитель
Системы контроля Renishaw/Hexagon
Приводные держатели инструмента (для модификаций H)
Вытягиватель прутка
Револьверная голова с приводным инструментом
Возможны другие изменения комплектаций по согласованию с клиентом

Особенности:

Мощный и очень быстрый шпиндель. Надежная револьверная голова на 12 инструментов. Высокоточные направляющие качения интегрированы в цельнолитую наклонную станину. Модификации с приводным инструментом.
Системы ЧПУ и привода производства лидеров рынка Siemens (Германия) и Fanuc (Япония).
Патроны и шпиндели ведущих азиатских и европейских производителей.
Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
Наклон направляющих позволяет избегать скопления стружки и облегчает доступ к зоне резания.
Револьверные головы, двигатели, электрика - тайваньских, азиатских и европейских производителей.
Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon.

Технические характеристики

Система ЧПУ	Fanuc 0i
Макс. Ø над станиной, мм	650 мм
Макс. диаметр обточки над станиной, мм	500 мм
Макс. Ø обточки над суппортом, мм	320 мм
Макс. длина точения, мм	910 мм
Ø гидравлич. патрона, дюйм (мм)	12 (305) дюйм (мм)
Макс. перемещение по оси X, мм	270 мм
Макс. перемещение по оси Z, мм	1060 мм
Направляющие/ширина X,Z, тип/мм	качения/45,55 тип/мм
Угол наклона направляющих, град	45 град
Ø ШВП X/Zх шаг резьбы, класс точности, мм	40/50х10, P3 мм
Частота вращения шпинделя, об/мин	2500 об/мин
Конус шпинделя	А2-8 тип
Ø проходного отверстия в шпинделе, мм	90 мм
Ø отверстия в гидравлич. патроне, мм	91 мм
Внутренний Ø тяговой трубы (гидравлич. патрон), мм	91 мм
Макс. Ø прутка (гидравлич. патрон), мм	75 мм
Кол-во позиций инструмента, шт	12 шт
Макс. размер инструмента, мм	25х25 мм
Макс. Ø инструмента, мм	40 мм
Конус пиноли задней бабки	МК-6 тип
Ø пиноли задней бабки, мм	100 мм
Ход пиноли задней бабки, мм	200 мм
Точность позиционирования, мм	±0,005 мм
Повторяемость, мм	±0,003 мм
Максимальная скорость подачи X/Z	16/20 м/мин
Объем бака СОЖ, л	250 л
Мощность мотора системы подачи СОЖ, кВт	0,18 кВт
Объем бака смазки, л	1,8 л
Мощность мотора гидростанции, кВт	2,2 кВт
Крутящий момент на главном двигателе	117,7 (S); 105 (F) Нм
Мощность главного двигателя, кВт	18,5 (S); 18,5/22 (F) кВт
Напряжение, В	400
Длина, мм	5450
Ширина, мм	1980
Высота, мм	2260
Масса JET JCL-30F CNC, кг	7000
Масса в упаковке, кг	8100
