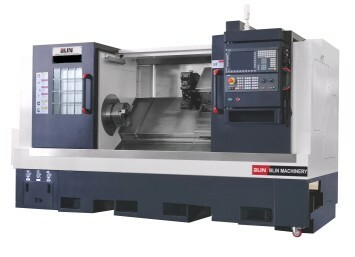

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY модели BL-H65M
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ
- Больше 500 единиц оборудования в наличии.
- Бесплатная доставка по Москве и области.
- Склад в Московской области (Ногинск).
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.
Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).
Особенности конструкции
 | СтанинаКонструкция обрабатывающего центра обеспечивает высокую производительность и точность, как при постоянных тяжелых точениях, так и при прерывистой обработке. Исполнение станины с наклоном обеспечивает легкий доступ к заготовке в рабочей зоне, эффективное стружкоудаление, удобное расположение систем управления позволяет быстро и эффективно проводить плановое техническое обслуживание. |
 | ШВППо всем осям ШВП имеют три точки крепления: по краям и посередине. Такая компоновка гасит вибрацию и отжим винта при резании, тем самым повышая точность изготовления детали. Специальная термообработка ШВП, предварительный натяг и отсутствие скольжения значительно увеличивают рабочий ресурс пары. |
 | Револьверная головкаДвигатели для поворота револьверной головки позволяет менять инструмент за 0,28 секунд. Это минимизирует время холостых ходов, что сокращает время простоя оборудования и повышает производительность в целом. |
 | Бак для СОЖОтдельный бак для СОЖ Для обеспечения стабильной работы машины резервуар для СОЖ удален от объектов с повышенной отдачей тепла. Большой бак охлаждающей жидкости обеспечивает удобство при удалении стружки, смены охлаждающей жидкости и упрощает техническое обслуживание системы. |
 | Ленточный транспортерЛенточный стружкоуборочный транспортер. Предназначен для отвода стружки из рабочей зоны станка во время работы и для удобства уборки оборудования оператором. |
Компоненты станка
| Комплектующие станка | Производитель |
| Система чпу | Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань) |
| Приводы | Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань) |
| Швп | HIWIN (Тайвань) |
| Направляющие | HIWIN (Тайвань) |
| Подшипники шпинделя | NSK (Япония) |
| Револьверная голова | SAUTER (Германия) |
| Система смазки | HERG (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Пневмокомпоненты | AIRTAC (Тайвань) |
| Реле | OMRON (Япония) |
| Гидравлические патроны | AUTOGRIP (Тайвань) |
| Зубчатые ремни | GATES (США) |
| Крепёж | YINSH (Тайвань) |
| Муфты | KTR (Германия) |
Стандартная комплектация
- Система ЧПУ FANUC 0i-TF
- Ручной маховичок управления
- Станина чугунная с наклоном 45° с линейными направляющими
- Сервоприводы FANUC
- Шпиндель высокоточный с электромагнитным тормозом
- Мощность шпинделя 15/18,5 кВт
- Гидравлический патрон 10" главного шпинделя
- Револьверная головка на 12 позиций BMT65, SAUTER (Германия)
- Автоматический цепной конвейер для стружки и бункер для стружки
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Кондиционер электрического шкафа
- Гидравлическая программируемая задняя бабка
- Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
- Трансформатор 380В (3 фазы встроенный)
- Комплект документации по эксплуатации станка на русском языке
- Комплект документации на ЧПУ
- Держатели инструмента – 8 шт.
- Приводной осевой блок для ВМТ 65 – 1 шт.
- Приводной радиальный блок для ВМТ 65 – 1 шт.
Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.
Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).
Технические характеристики
| Наименование | Размерность | BL-H65М | ||
| Основные характеристики | Максимальный диаметр заготовки, устанавливаемый над станиной | мм | Ø 650 | |
| Максимальный диаметр заготовки, устанавливаемый над суппортом | мм | Ø 400 | ||
| Максимальная длина точения | мм | 1000/1500/2000/3000 | ||
| Максимальный диаметр точения | мм | Ø 450 | ||
| Главный шпиндель | Диаметр отверстия шпинделя | мм | Ø 92 | |
| Торец шпинделя | - | А2-8 | ||
| Максимальная скорость шпинделя | об/мин | 2500 | ||
| Максимальный диаметр обрабатываемого прутка | мм | Ø74 | ||
| Мощность шпинделя | кВт | 15/18,5 | ||
| Патрон шпинделя | дюйм | 10" | ||
| Индексация шпинделя (ось с) | град. | 0,01° | ||
| Перемещения (по осям X, Y, Z) | Тип линейных направляющих | - | роликовые | |
| Перемещение по оси x | мм | 300 | ||
| Перемещение по оси z | мм | 1000/1500/2000/3000 | ||
| Быстрые перемещения по осям x/z | м/мин | 20/20 | ||
| Револьверная голова | Тип револьверной головы | - | BMT65 (ER32) | |
| Количество инструментальных позиций | шт. | 12 | ||
| Время смены инструмента | сек | 0,28 | ||
| Время полного поворота головы | сек | 0,4 | ||
| Сечение хвостовиков инструмента | мм | 25х25, Ø 40 | ||
| Максимальная скорость приводного инструмента | об/мин | 4 000 | ||
| Мощность приводного инструмента | кВт | 5,5 | ||
| Задняя бабка | Конус | - | МТ6 | |
| Перемещение задней бабки | мм | 850/1400/1900/2900 | ||
| Диаметр пиноли | мм | -/Ø100/Ø100/Ø100 | ||
| Ход пиноли | мм | -/80/80/80 | ||
| Точностные характеристики | Точность позиционирования по оси X | мм | ±0,005 | |
| Точность позиционирования по оси z | мм | ±0,005/±0,008/±0,009/±0,011 | ||
| Повторяемость по оси x | мм | ±0,003/±0,003/ ±0,005/±0,005 | ||
| Повторяемость по оси z | мм | ±0,003/±0,005/ ±0,006/±0,008 | ||
| Другие характеристики | Мощность двигателя насоса СОЖ | кВт | 0,48 | |
| Расход сож | м3/ч | 2,5 | ||
| Габариты станков | РМЦ 1 метр | мм | 3400х1800х2100 | |
| Рмц 1,5 метра | мм | 4200х2100х2100 | ||
| Рмц 2 метра | мм | 4800х2100х2100 | ||
| Рмц 3 метра | мм | 5600х2100х2100 | ||
| Вес NINGBO BLIN MACHINERY станка | кг | 7100/7900/ 8600/10100 | ||
| Система чпу | - | FANUC 0i-TF | ||
