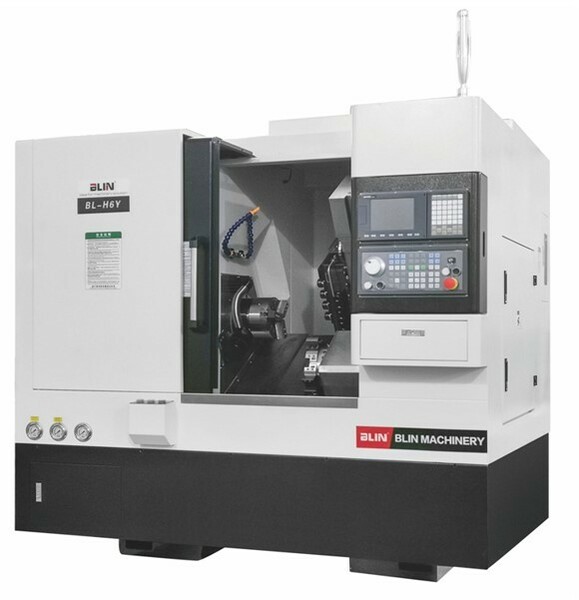

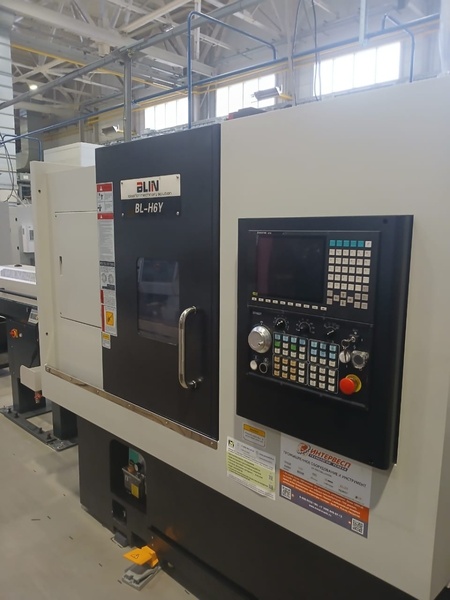

Токарный обрабатывающий центр NINGBO BLIN MACHINERY модели BL-H6

Код товара: 102090

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: Blin Machinery (Китай)

ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ

Больше 500 единиц оборудования в наличии.
Бесплатная доставка по Москве и области.
Склад в Московской области (Ногинск).
Поможем с доставкой по РФ.
Отгрузка в день оплаты.

Описание
Отзывы
Доставка

Токарные автоматы с ЧПУ NINGBO BLIN MACHINERY модели BL-H6 используются для обработки прутков из различных типов металлов. Данная модель оснащена линейным инструментальным блоком.

Преимущества

Высокая производительность и точность обработки.

Компоненты станка

Система ЧПУ Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
Приводы Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
ШВП HIWIN (Тайвань)
Направляющие HIWIN (Тайвань)
Подшипники шпинделя NSK (Япония)
Револьверная голова SAUTER (Германия)
Система смазки HERG (Япония)
Электрокомпоненты SCHNEIDER (Франция)
Пневмокомпоненты AIRTAC (Тайвань)
Реле OMRON (Япония)
Гидравлические патроны AUTOGRIP (Тайвань)
Зубчатые ремни GATES (США)
Крепёж YINSH (Тайвань)
Муфты KTR (Германия).

Стандартная комплектация

Система ЧПУ SYNTEC 21TА
Ручной маховичок управления
Серводвигатели SYNTEC
Станина чугунная с наклоном 45° с линейными направляющими
Шпиндель 11 кВт, отверстие Ø56 мм, обрабатываемый пруток Ø45мм, А2-5, 5000 об/мин
Гидравлический патрон 6" главного шпинделя

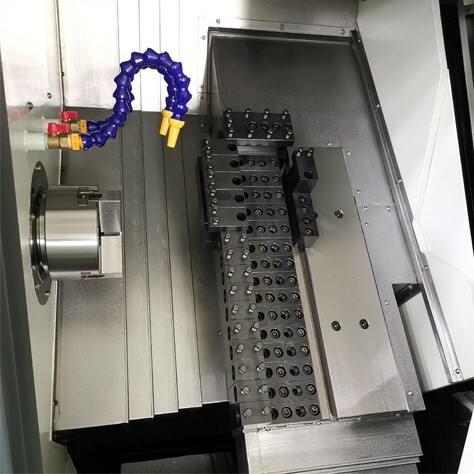

Линейная резцедержка на 4 позиции
Система подачи СОЖ
Автоматическая система смазки
Освещение рабочей зоны станка
3-х цветная сигнальная лампа
Выносная педаль управления
Трансформатор 380В (3 фазы встроенный)
Кондиционер электрощита
Автоматический цепной конвейер для стружки и бункер для стружки
Комплект инструментов для настройки и обслуживания станка
Комплект документации по обслуживанию станка на русском языке
Комплект документации по эксплуатации станка на русском языке.

Дополнительные опции

Система ЧПУ FANUC 0i-TF + серводвигатели FANUC
Система ЧПУ SIEMENS 808D + серводвигатели SIEMENS
Замена шпинделя на шпиндель с отверстием Ø 66 мм, A2-6, 4000 об/мин, гидравлический патрон 8", обрабатываемый пруток Ø 52 мм, 11 кВт
Цанговый патрон CL-42 (обрабатываемый пруток Ø 42 мм, включая 1 цангу DIN6343 173E)
Фильтр удаления масляного тумана
Замена гидравлического патрона 6" на 8"
8-позиционная гидравлическая револьверная головка + 2 держателя инструментов
Приводные блоки (осевой/радиальный) 1+1, 2+2, 3+2

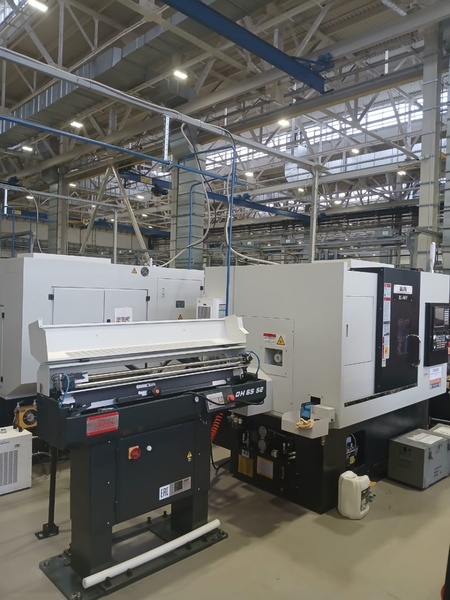

Автоматическая подача прутка (барфидер) FEDEK DH 65L
Пуско-наладочные работы станка.

Технические характеристики

Наименование			Размерность	BL-H6
Основные характеристики	Максимальный диаметр заготовки, устанавливаемый над станиной		мм	Ø 400
Максимальный диаметр заготовки, устанавливаемый над суппортом		мм	Ø 126
Максимальная длина точения		мм	340 (линейный держатель), 300 (револьверная головка)
Максимальный диаметр точения		мм	300
Главный шпиндель	Тип шпинделя		-	Механический шпиндель, ременный привод
Диаметр отверстия шпинделя		мм	Ø 56	Ø 66
Торец шпинделя		-	А2-5	А2-6
Максимальная скорость шпинделя		об/мин	5000	4000
Максимальный диаметр обрабатываемого прутка		мм	45	51
Мощность шпинделя		кВт	11
Патрон шпинделя		дюйм	6"	8"
Перемещения (по осям X, Y, Z)	Тип линейных направляющих		-	роликовые
Перемещение по оси x		мм	460
Перемещение по оси z		мм	340
Быстрые перемещения по осям x/z		м/мин	35
Револьверная голова	Тип револьверной головы		-	Линейный держатель или револьверная головка
Количество инструментальных позиций		шт.	4 (линейный) или 8 (револьвер)
Сечение хвостовиков инструмента		мм	20х20, Ø 25	25х25, Ø 32
Задняя бабка	Наличие			нет	нет
Точностные характеристики	Точность позиционирования по осям (X/Z)		мм	0,008/1000
Повторяемость по осям (x/z)		мм	≤0,005
Другие характеристики	Мощность двигателя насоса СОЖ		кВт	0,48	0,48
Расход сож		м³/ч	2,5	2,5
Габариты станка	Длина	мм	2140
Ширина	мм	1780
Высота	мм	1780
Вес NINGBO BLIN MACHINERY станка		кг	2700	2800
Система чпу + шпиндель		-	SYNTEC 21TА
