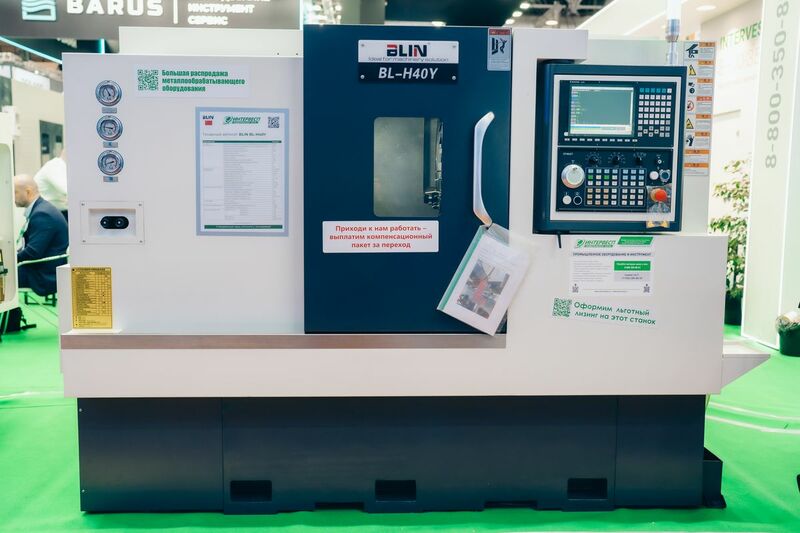

Токарный автомат BLIN BL-H40Y
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Blin Machinery (Китай)
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ
- Больше 500 единиц оборудования в наличии.
- Бесплатная доставка по Москве и области.
- Склад в Московской области (Ногинск).
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
Токарные автоматы с ЧПУ производства компании NINGBO BLIN MACHINERY используются для обработки прутков из различных типов металлов.
Преимущества
- Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
- Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
- Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.
- Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).
Особенности конструкции
 | Конструкция обрабатывающего центра обеспечивает высокую производительность и точность, как при постоянных тяжелых точениях, так и при прерывистой обработке.Конструкцияобрабатывающего центра обеспечивает высокую производительность и точность, как при постоянных тяжелых точениях, так и при прерывистой обработке. Исполнение станины с наклоном обеспечивает легкий доступ к заготовке в рабочей зоне, эффективное стружкоудаление, удобное расположение систем управления позволяет быстро и эффективно проводить плановое техническое обслуживание. |
 | По всем осям ШВП имеют три точки крепления: по краям и посередине.По всемосям ШВПимеют три точки крепления: по краям и посередине. Такая компоновка гасит вибрацию и отжим винта при резании, тем самым повышая точность изготовления детали. Специальная термообработка ШВП, предварительный натяг и отсутствие скольжения значительно увеличивают рабочий ресурс пары. |
Стандартная комплектация
- Система ЧПУ SYNTEC 22TB
- Ручной маховичок управления
- Станина чугунная с наклоном с линейными направляющими
- Сервоприводы SYNTEC
- Высокоточный шпиндель с осью С1 с электромагнитным тормозом (7,5 кВт, A2-5, диаметр отверстия: Ø56 мм, 4000 об/мин, макс. Ø прутка 44 мм)
- Гидравлический патрон 6"
- Револьверная головка с приводным инструментом на 16 позиций (тип BMT45)
- Осевой приводной блок – 1 штука
- Осевой радиальный блок – 1 штука
- Держатели инструмента – 8 штук
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- Кондиционер электрошкафа
- Подготовка для установки барфидера
- 3-х цветная сигнальная лампа
- Трансформатор 380В (3 фазы встроенный)

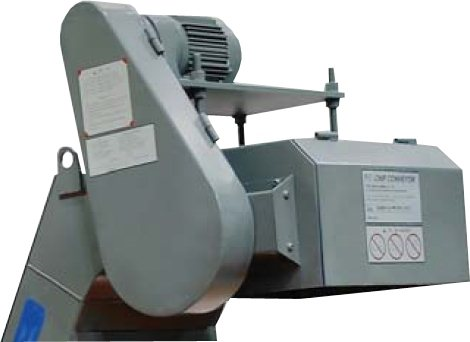

- Автоматический цепной конвейер для стружки и бункер для стружки
- Выносная педаль управления
- Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке
Дополнительные опции
- Увеличение отверстия шпинделя до Ø 62 мм (макс. обрабатываемый пруток Ø51 мм, А2-6, 3500 об/мин, 11 кВт, патрон 8")
- Программируемая задняя бабка
- Маслоотделитель (скиммер)
- Фильтр удаления масляного тумана
- Автоподатчик прутка Fedek DH65L S2 (1500 мм)
- СОЖ высокого давления 20бар через инструмент
- Держатель расточной оправки для СОЖ высокого давления 20бар через инструмент
- Держатель расточной оправки
- Осевой приводной блок (BMT45)
- Радиальный приводной блок (BMT45)
- Пуско-наладочные работы станка
Токарные автоматы с ЧПУ производства компании NINGBO BLIN MACHINERY используются для обработки прутков из различных типов металлов.
Технические характеристики
| Наименование | Размерность | BL-H40Y | |||
| Основные характеристики | Максимальный диаметр заготовки, устанавливаемый над станиной | мм | Ø 600 | ||
| Максимальный диаметр устанавливаемый над направляющими | мм | Ø 200 | |||
| Максимальная длина точения | мм | 300 | |||
| Максимальный диаметр точения | мм | Ø 300 | |||
| Главный шпиндель | Тип шпинделя | - | Механический шпиндель, ременный привод | ||
| Размер патрона | дюйм | 6" | 8" | ||
| Диаметр отверстия шпинделя | мм | Ø 56 | Ø 62 | ||
| Торец шпинделя | - | А2-5 | А2-6 | ||
| Максимальная скорость шпинделя | об/мин | 4000 | 3500 | ||
| Максимальный диаметр обрабатываемого прутка | мм | Ø 44 | Ø 51 | ||
| Мощность шпинделя | кВт | 7,5 | 11 | ||
| Индексация шпинделя | град | 0,01° | |||
| Перемещения по осям X, Y, Z | Тип линейных направляющих | - | роликовые | ||
| Ширина направляющих по осям x, y, z | мм | 35/35/35 | |||
| Диаметр швп по осям x, y, z | мм | 32/32/32 | |||
| Перемещение по оси x | мм | 210 | |||
| Перемещение по оси y | мм | ±50 (100) | |||
| Перемещение по оси z | мм | 350 | |||
| Быстрые перемещения по осям x, y, z | м/мин | 30/15/20 | |||
| Мощность двигателей по осям x, y, z | кВт | 2.4/2.4/3.1(SYNTEC) | |||
| Инструментальная система | Тип револьверной головки | - | BMT45 | ||
| Количество инструментальных позиций | шт | 16 | |||
| Размер цанг приводного инструмента | ER25 | ||||
| Скорость приводного инструмента | об/мин | 4 000 | |||
| Сечение хвостовиков инструмента | мм | 20х20, Ø 25 | |||
| Мощность приводного инструмента | кВт | 3.1(SYNTEC) | |||
| Задняя бабка | Конус пиноли | - | МТ4 | ||
| Ход задней бабки | мм | 300 | |||
| Точностные характеристики | Точность позиционирования по осям X, Y, Z | мм | ≤0,008 | ||
| Повторяемость по осям x, y, z | мм | ≤0,005 | |||
| Другие характеристики | Габариты станка | Длина | мм | 2 100 | |
| Ширина | мм | 1 700 | |||
| Высота | мм | 1 700 | |||
| Вес BLIN BL-H40Y станка | кг | 3 600 | |||
| Система чпу | - | SYNTEC 22TB | |||
