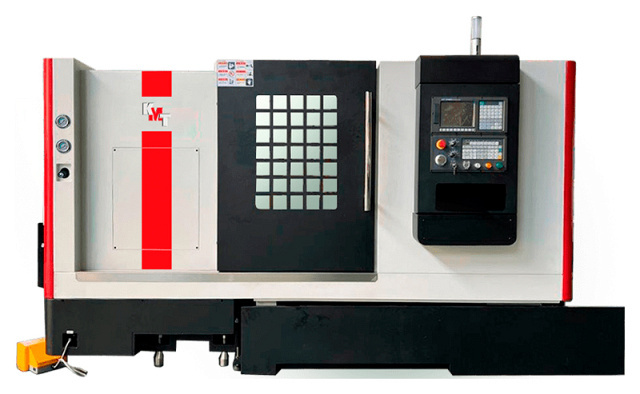

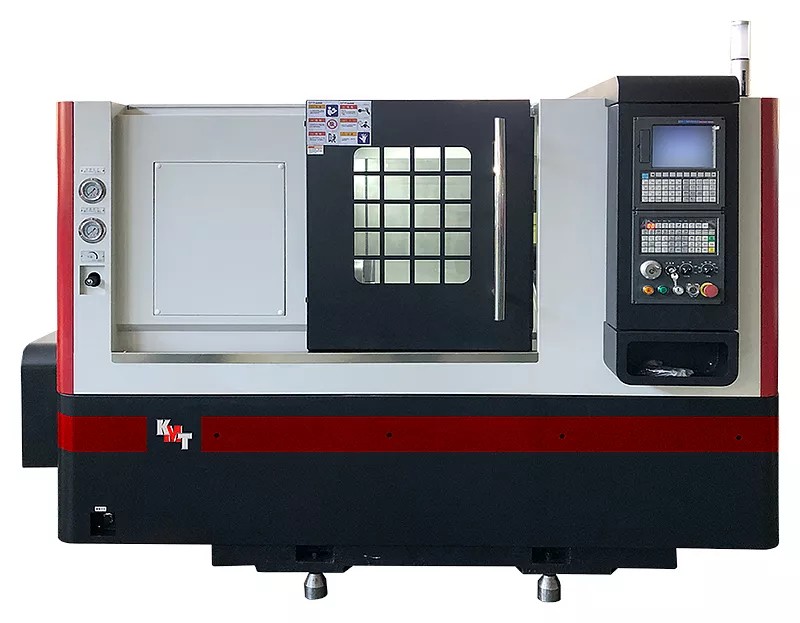

Токарно-фрезерный центр с наклонной станиной KMT KTL65M/750

Данная серия станков с высокой скоростью, точностью предназначена дляполучистовой и чистовой обработки*различного вида деталей типа: Станок позволяет выполнять основные операциимеханической обработки**: Токарные станки с ЧПУ серииKTLнашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, авиационно-космической и других отраслях промышленности. * Вид обработки зависит от выбранного режима, выбора подачи детали и режущего инструмента. В основном - чистовая обработка определяется глубиной резания не более 0,5 мм, черновая может быть до 8 мм. ** Станки KMT KTL подходят для скоростной обработки черных и цветных металлов. Область применения Автомобильная промышленность Приборостроение Машиностроение Авиационная промышленность Двигателестроение

Область применения

Токарные станки с ЧПУ серииKTLнашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, авиационно-космической и других отраслях промышленности. Автомобильная промышленность Приборостроение Машиностроение Авиационная промышленность Двигателестроение

Схемы обработки

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности

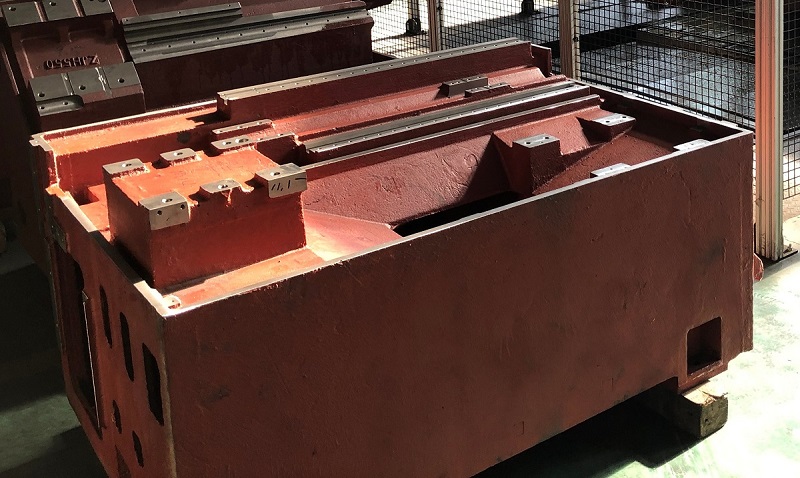

	Цельнолитая чугунная станина Для станины токарного центра применяется литая станина из модифицированногочугуна марки HT300. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья составляет 30 мм, увеличена масса KMT KTL65M/750 станины в сравнении с аналогичными станками на 20 %.

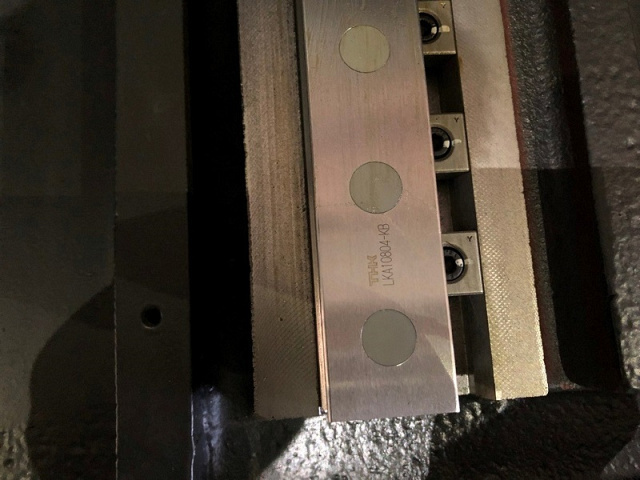

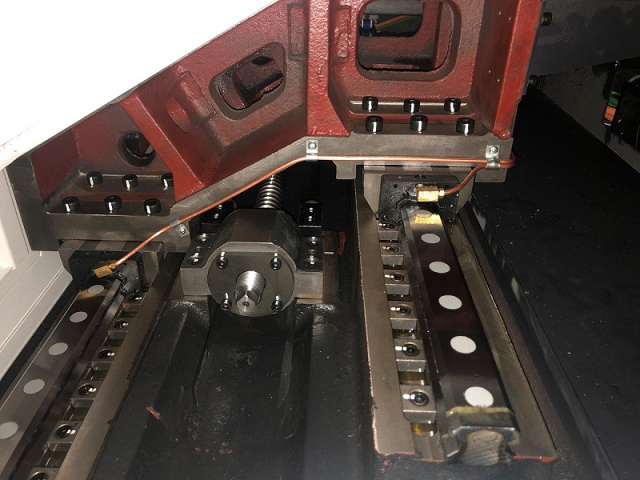

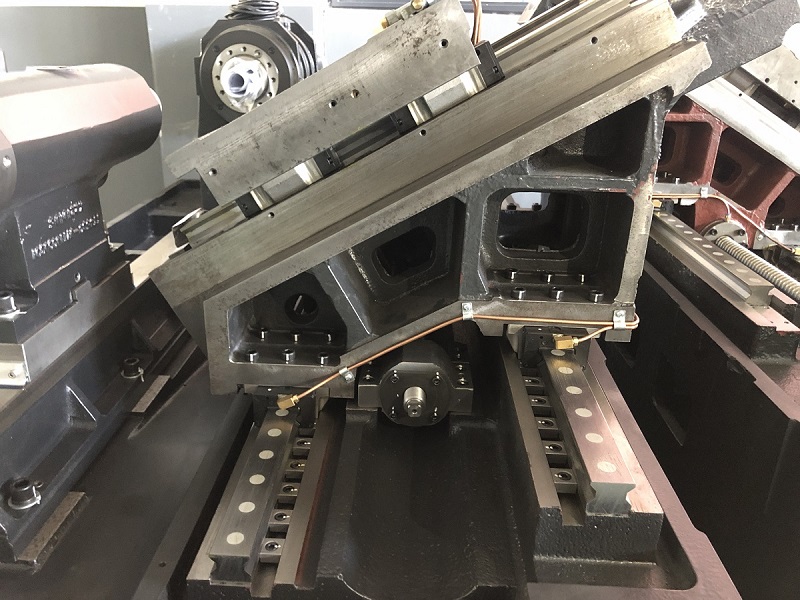

	Линейные направляющие качения По осям X и Z установлены линейные направляющие качения роликового типа производства THK (Япония), обеспечивающие высокую скорость и точность перемещения. Ширина линейных направляющих35 мм, что гарантирует высокую жесткость, стойкость к вибрации и деформации при высоких скоростях перемещений.

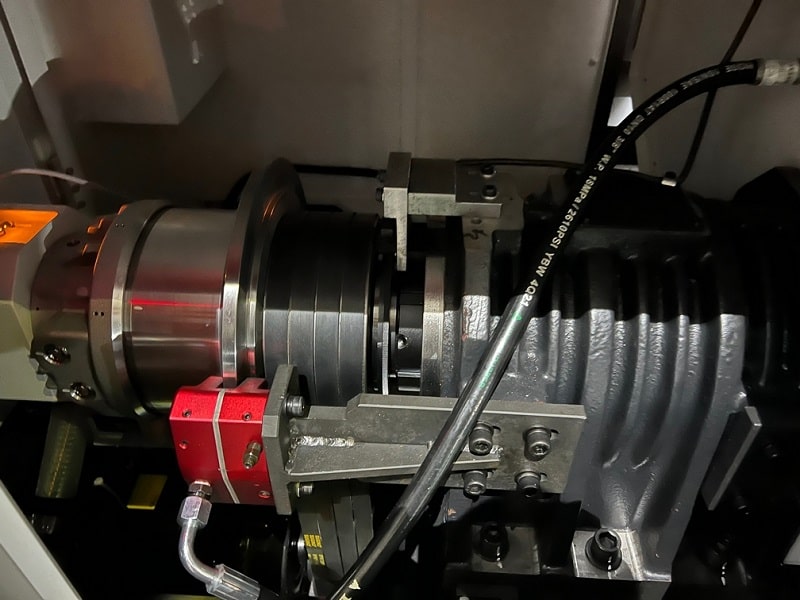

	Главный двигатель На токарном центре установлен главный двигатель повышенной мощности производстваFanuc (Япония). Передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе. Скорость вращения шпинделя регулируется бесступенчато, что обеспечивает высокую точность и шероховатость обработки. Станок оснащен шпинделем с полым гидроцилиндром для обработки прутковдо Ø 75 ммпроизводстваChandox (Тайвань).

Комплектация

Стандартная

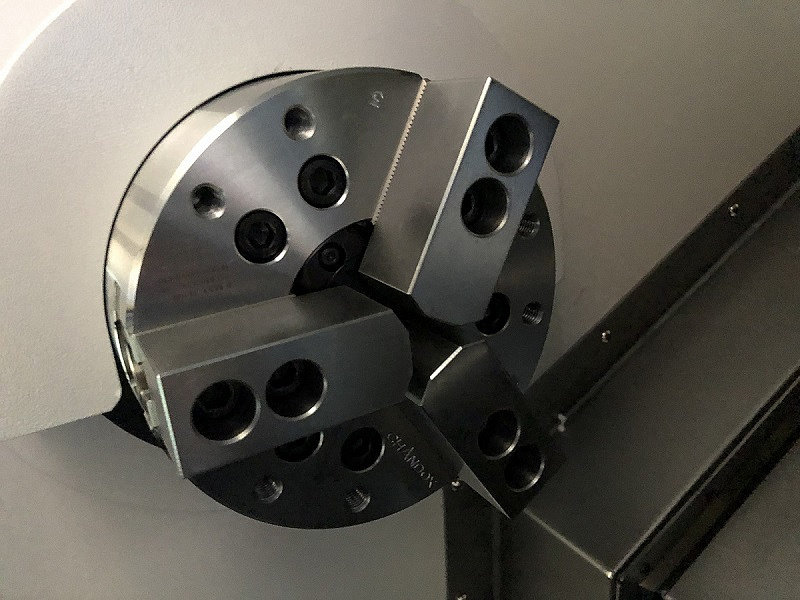

	Гидравлический 3-х кулачковый патрон Гидравлический 3-х кулачковый патрон Станок укомплектован гидравлическим 3-х кулачковым патроном с проходным отверстием. Максимальный диаметр обрабатываемого прутка Ø 50 - 75 мм. В комплекте с патроном идет комплект мягких и каленых кулачков.
	Система ЧПУ Fanuc
	12-и позиционный револьвер Станок укомплектован 12-и позиционной револьверной головкой, которая крепится на суппорт с Т-образными пазами. Это позволяет расширить технологические возможности станка, увеличить номенклатуру изготавливаемых деталей.

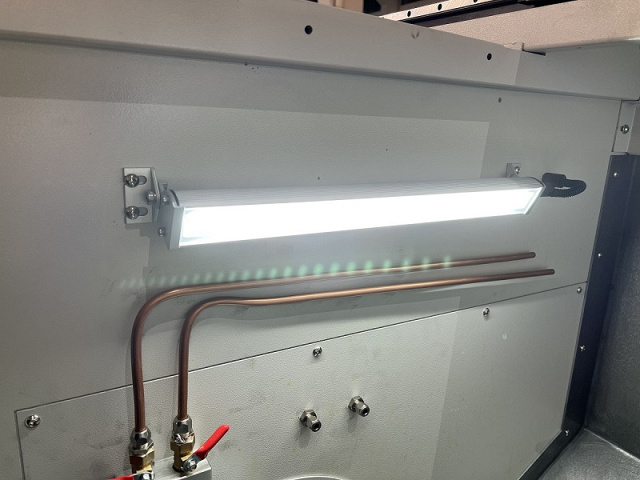

	LED-освещение рабочей зоны Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.
	Трехцветная сигнальная лампа Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает работнику о состоянии станка.
	Теплообменник электрошкафа Теплообменник обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.
	Автоматическая система смазки Автоматическая система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.

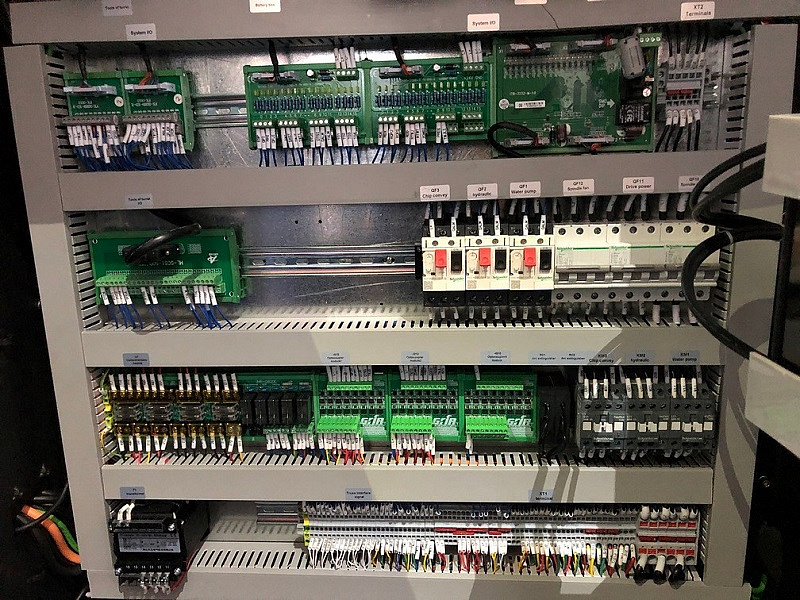

	CE стандарт электрошкафа Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза.

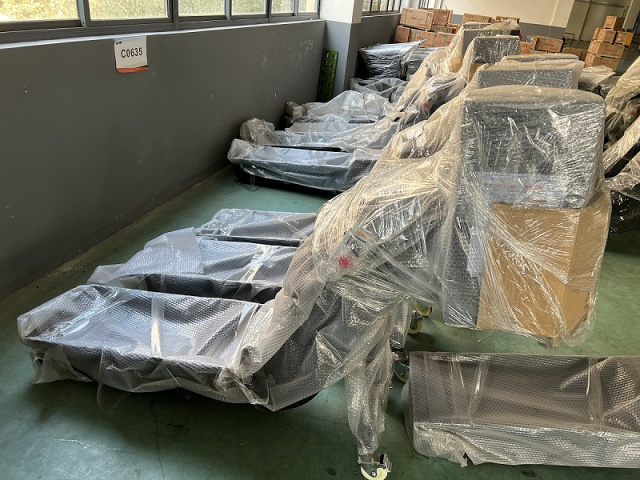

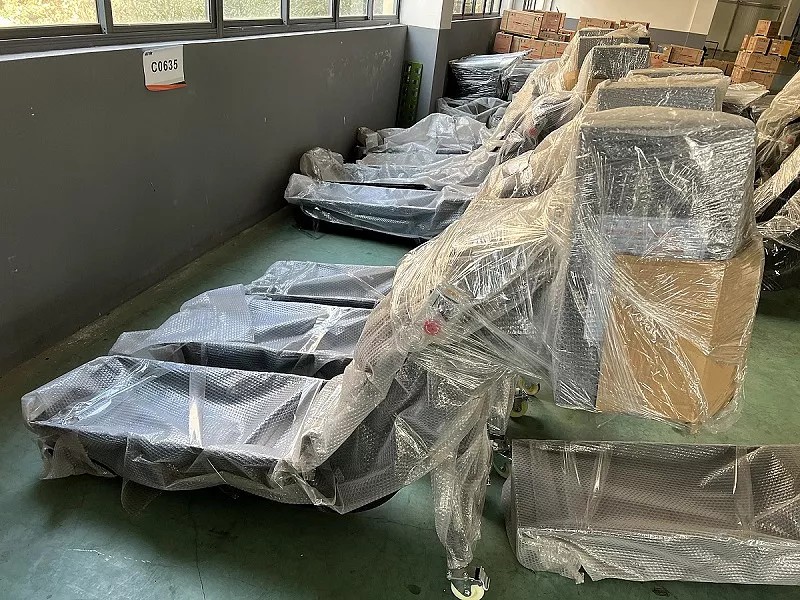

	Транспортер удаления стружки с тележкой Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.

Технические характеристики

Характеристика	Значение
ЦЕНА	9 210 857 ₽
Условие	Шеф-монтаж в подарок!
Макс. диаметр вращения, мм	380
Макс. диаметр точения, мм	380
Макс. длина точения, мм	700
Макс. диаметр прутка, мм	72
Тип направляющих	Качения
Угол наклона станины, °	30
По оси X, мм	280
По оси Y, мм	-
По оси Z, мм	700
Конус	Metric 1:20
Обороты шпинделя, об/мин	3000
Диаметр отверстия шпинделя, мм	92
Размер патрона, дюйм	10
Макс. диаметр прутка, мм	72
Макс. крутящий момент шпинделя, Нм	160
Противошпиндель	Нет
Двигатель привода главного шпинделя, кВт	15 / 18
Система ЧПУ	Fanuc
Приводной инструмент	да
Ось Y	нет

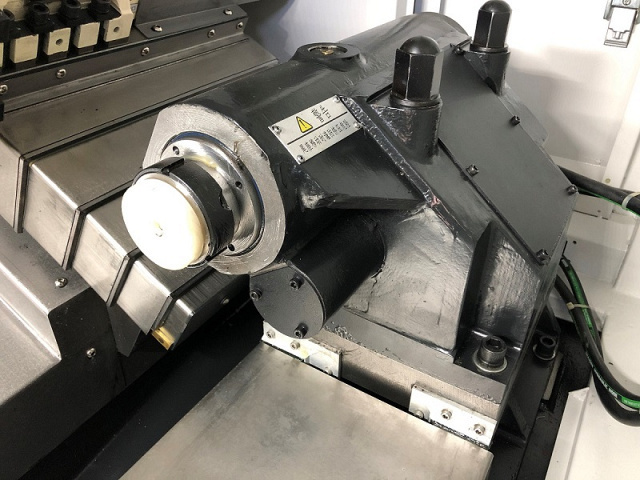

Перемещение задней бабки, мм	680
Перемещение пиноли задней бабки, мм	130
Конус пиноли задней бабки	МТ5
Диаметр пиноли задней бабки, мм	130
Тип револьверной головки	ВМТ65
Количество инструментов, шт.	12
Размер державки инструмента, мм	25 х 25
Макс. диаметр расточного инструмента, мм	40
Обороты приводного инструмента, об/мин	4000
Мощность приводного инструмента, кВт	-
Тип крепления инструментальных блоков	ВМТ65
Длина, мм	3365
Ширина, мм	1970
Высота, мм	1800
Вес, кг	5500
