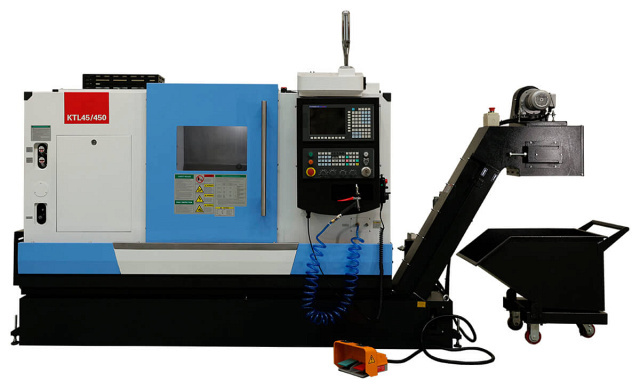

Токарно-фрезерный центр с наклонной станиной KMT KTL 45/450
Токарные станки с наклонной станинойKTL 45/450предназначены для получистовой и чистовой обработки различного вида деталей типа вал, диск, втулка.
Станок позволяет выполнять основные операции механической обработки: точение наружных поверхностей, расточки отверстий, внутренних криволинейных поверхностей конической формы, обработка наружной и внутренней резьбы, дуг, разворачивания отверстий.
Токарные станки с ЧПУ серииKTL 45/450нашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, авиационно-космической и других отраслях промышленности.
Подходит для скоростной обработки черных и цветных металлов. Станки обеспечивает высокую эффективность, большие объемы и высокую точность обработки.
Область применения
Автомобильная промышленность
Приборостроение
Машиностроение
Авиационная промышленность
Двигателестроение
Область применения
Токарные станки с ЧПУ серииKTL 45/450нашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, авиационно-космической и других отраслях промышленности. Автомобильная промышленность Приборостроение Машиностроение Авиационная промышленность ДвигателестроениеСхемы обработки
 | Осевое сверление |
 | Развёртывание |
 | Наружное (проходное) точение |
 | Точение канавки |
 | Точение фаски |
 | Точение конуса |
 | Точение торца |
 | Резьбонарезание |
 | Расточка |
 | Накатка профиля |
Конструктивные особенности

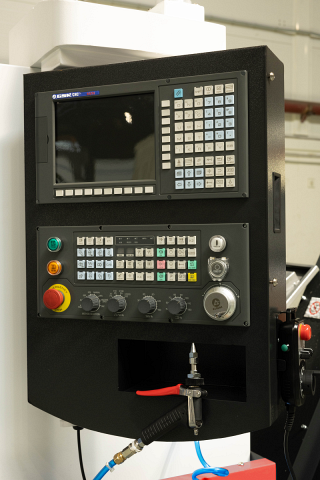

 | Система ЧПУ GSK Промышленная система ЧПУ - самая распространённая в России, проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления. |
 | Цельнолитая наклонная станина высокой жесткости Цельная станина с углом наклона 45° изготовлена из модифицированного чугуна – механита с внутренними ребрами жесткости. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и эксплуатировать станок. |

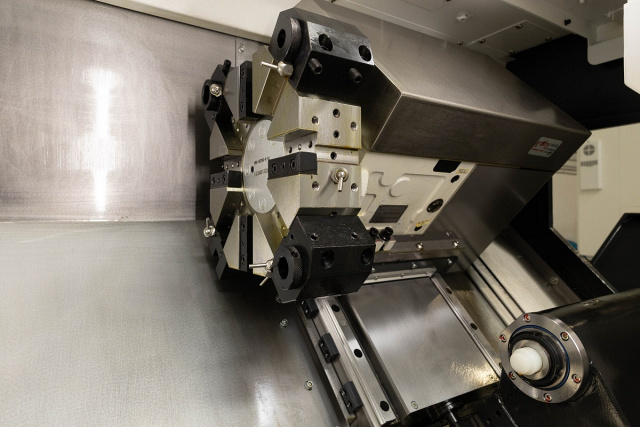

 | Револьверная головка В стандартной конфигурации станок оснащен серво приводной револьверной головкой на 8 инструментов (10 / 12 опция), обладающей повешенной жесткостью, надежным захватом, высокой скоростью индексации и высокой повторяемостью позиционирования. |

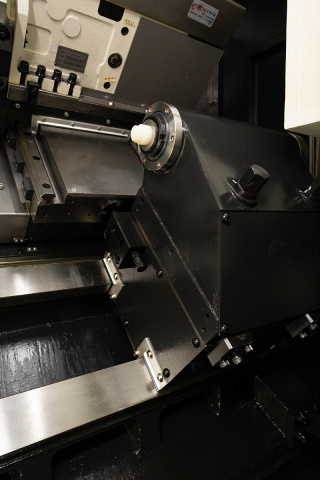

 | Гидравлическая задняя бабка В стандартной конфигурации станок оснащен гидравлической задней бабкой. Выдвижение пиноли задней бабкой управляется гидравлической системой. Опционально возможно оснащение задней бабки серво-двигателем для перемещения по оси Z. |

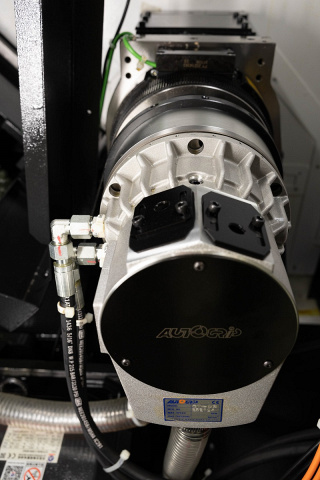

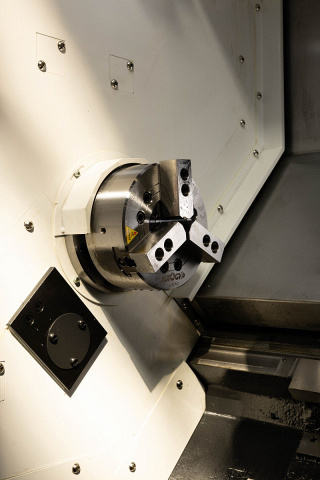

 | Гидравлический 3-х кулачковый патрон Применяется для зажатия заготовки в процессе обработки. Возможна установка патрона с различным размером по требованию заказчика. |
 | Шпиндель собственной разработки Высокоскоростная шпиндельная бабка разработана с учетом минимальных тепловых деформаций и высокой точностью обработки. В шпинделе установлены высокоточные подшипники NSK (Япония). |
Комплектация
Стандартная
| Система ЧПУ GSK |
 | MPG пульт управления |
| MPG пульт управления |
| Гидравлический 3-х кулачковый патрон 8 дюймов |
| 8-позиционная револьверная головка |
| Гидравлическая пиноль задней бабки |
 | Транспортер для удаления стружки ленточного типа |
 | Освещение рабочей зоны |
 | Трехцветная сигнальная лампа |
 | Автоматическая система смазки |
Технические характеристики
| Характеристика | Значение |
|---|---|
| ЦЕНА | 4 264 739 ₽ |
| ЦЕНА ПО АКЦИИ | 3 770 895 ₽ |
| Макс. диаметр вращения, мм | 450 |
| Макс. диаметр точения, мм | 350 |
| Макс. длина точения, мм | 450 |
| Макс. диаметр прутка, мм | 51 |
| По оси X, мм | 200 |
| По оси Z, мм | 455 |
| Конус | А2-6 |
| Частота вращения шпинделя, об/мин | 3000 |
| Диаметр отверстия шпинделя, мм | 66 |
| Размер патрона, дюйм | 8 |
| Ускоренная подача по оси X, м/мин | 24 |
| Ускоренная подача по оси Z, м/мин | 30 |
| Размер державки инструмента, мм | 25 х 25 |
| Размер державки расточного резца, мм | 40 |
| Точность позиционирования, мм | 0,008 |
| Повторяемость, мм | 0,004 |
| Перемещение задней бабки, мм | 430 |
| Конус пиноли задней бабки | МТ4 |
| Ход пиноли задней бабки, мм | 80 |
| Диаметр пиноли задней бабки, мм | 75 |
| Двигатель привода главного шпинделя, кВт | 11 / 15 |
| Крутящий момент главного шпинделя, Нм | 191 |
| Двигатель приводного инструмента, кВт | нет |
| Крутящий момент приводного инструмента, Нм | нет |
| Количество инструментов, шт. | 8 |
| Угол наклона станины, град. | 45 |
| Тип направляющих | качения |
| Приводной инструмент | нет |
| Ось Y | нет |
| Длина, мм | 2885 |
| Ширина, мм | 1790 |
| Высота, мм | 1720 |
| Вес KMT KTL 45/450, кг | 3400 |
