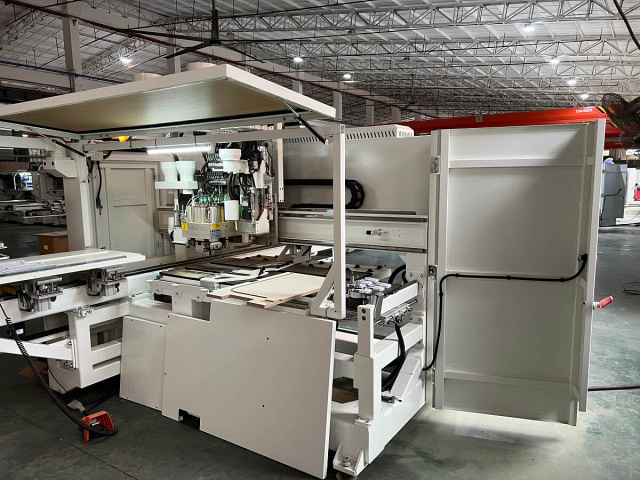

Сверлильно-присадочный центр с ЧПУ Nanxing NCB612TS
Сверлильно-присадочный центр с ЧПУ Nanxing NCB612TS предназначен для высокоточного сверления отверстий в мебельных деталях с шести сторон, фрезерования криволинейных и прямых пазов сверху и снизу деталей, обработка деталей различных сложностей за один установ, что отвечает требованиям комплексного производства.
Применяются на производствах любого уровня, где необходима повышенная гибкость и при этом хорошая производительность. Эти станки не требуют перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. В памяти создается библиотека различных карт присадок, и станок может работать в поточном режиме без перенастроек.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяются на производствах любого уровня, где необходима повышенная гибкость и при этом хорошая производительность. Эти станки не требуют перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. В памяти создается библиотека различных карт присадок, и станок может работать в поточном режиме без перенастроек.
СХЕМА ОБРАБОТКИ:
![]() | Верхняя присадочная голова |

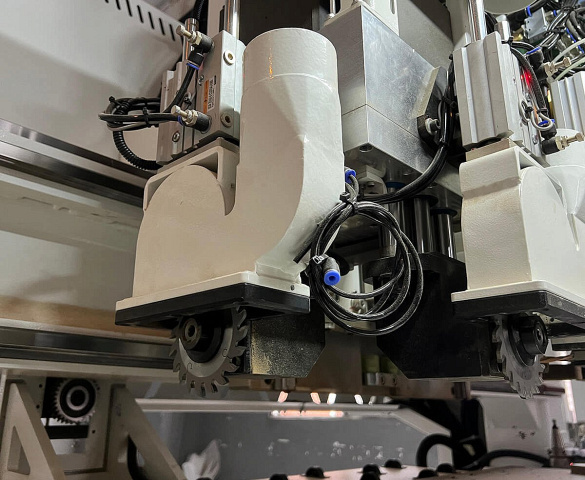

![]() | Пазовальный агрегат |
![]() | Нижняя присадочная голова |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
![]() | Станина При проектировании конструкций используются самые современные методы компьютерного моделирования, позволяющие точно рассчитать нагрузку на станину в процессе работы. Станина станка сваривается с применением высокоточных сварочных роботов из трубы квадратного сечения и стальных пластин толщиной 14 – 18 мм. Такой метод позволяет инженерам заложить в конструкцию как минимум двукратный запас прочности. Благодаря большой массе толстостенного стального проката, из которого изготовлена станина и роботизированной сварке, станок обладает не только необходимой виброустойчивостью, но и значительной жесткостью. Каждая станина проходит полный технологический цикл производства, включая отжиг для снятия внутренних напряжений в сварных швах и обработку на высокоточных обрабатывающих центрах с ЧПУ. |
![]() | Сборочная линия Процесс сборки – заключительный и чрезвычайно важный этап. Все машины собраны на индивидуальном подвижном стапеле, таким образом обеспечивается высокая геометрическая точность сборки за счет того, что база машины остается неизменной на каждом этапе. Высококвалифицированные инженеры сборочного цеха Nanxing отвечают каждый за свою операцию. Поэтому завод гарантирует высокое качество выпускаемого оборудования. |
![]() | Контроль качества Завод Nanxing — один из немногих заводов в Китае, который имеет собственную лабораторию для контроля качества выпускаемого оборудования. Лаборатория имеет систему поддержания постоянной температуры и влажности, оснащена самым современным высокоточным измерительным оборудованием производства Zeiss (Германия) и Aberlink (Великобритания). Современное измерительное оборудование и строгая система контроля качества также помогают убедиться в высоком качестве конечной машины, которую мы предлагаем нашим клиентам. |

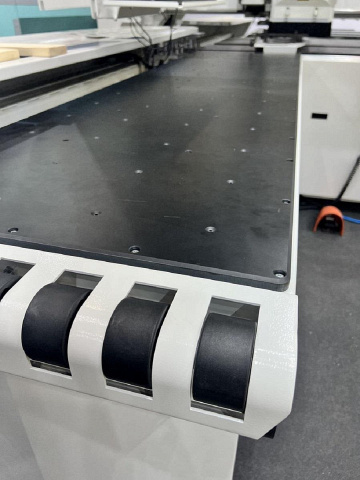

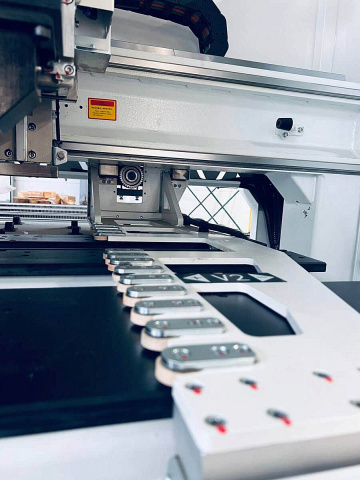

![]() | Загрузка деталей Рабочий стол оборудован независимой системой воздушного поддува для плавного перемещения материала без повреждения лицевых сторон. Поверхность столов выполнена их жестких, износостойких плит для более длительного срока службы. В начале стола установлены ролики для облегчения загрузки длинных и тяжелых деталей. |

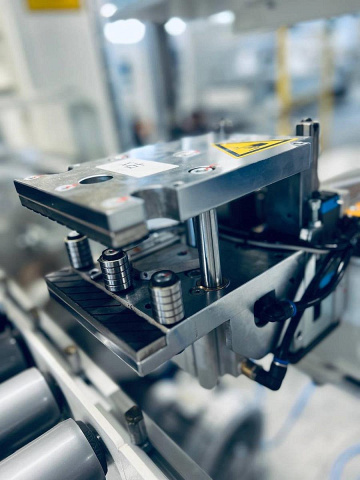

![]() | Зажимы Два независимых зажима с функцией автоматического обдува кромки деталей и базовых поверхностей от возможного мусора и пыли. |
![]() | Системы прижимов деталей при обработке Боковой прижим с роликами используется для перемещения заготовок в горизонтальной плоскости. Перемещение осуществляется с помощью шестерни и рейки. В соответствии с параметрами детали, настраивается на определенную ширину, исключая любые смещения деталей. Вертикальные независимые пневматические прижимы (пластины и ролики) надежно фиксируют деталь во время обработки. Если во время обработки происходит движение детали (торцевое сверление, выборка паза, фрезерная обработка) – используются пневматические роликовые прижимы. |

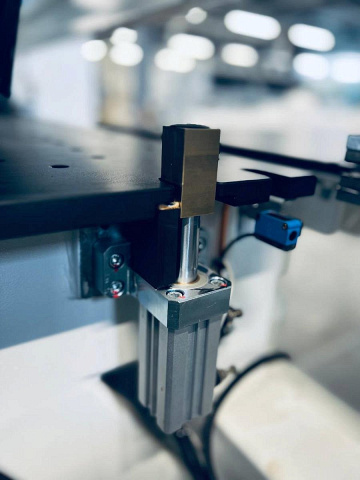

![]() | Базирующий упор Пневматический упор имеет прямоугольное сечение и расположен на станине станка, что обеспечивает максимальную точность детали и исключает возможность ее смещения. |

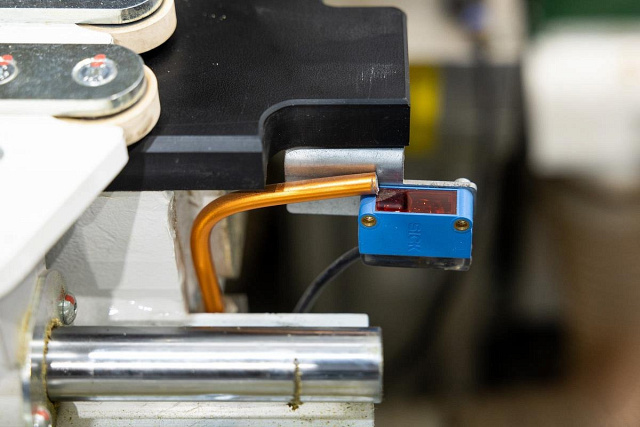

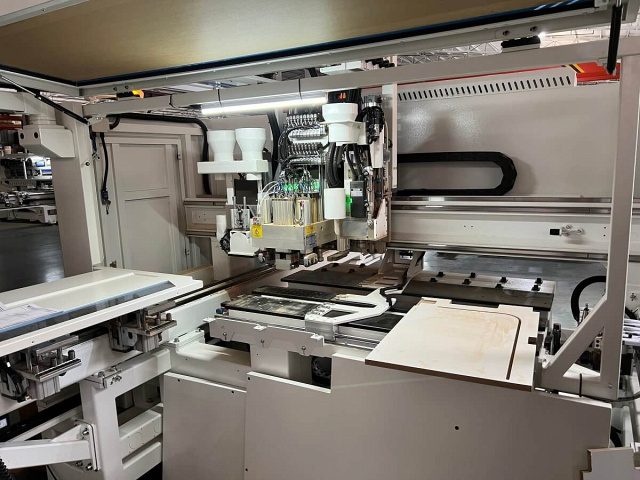

![]() | Датчик измерения длины Датчик установлен на массивной раме, что гарантирует стабильность и точность измерений детали. Служит для контроля линейных размеров детали, позволяя на этом этапе выявить производственный брак и предотвратить повреждение станка из-за ошибки оператора. Датчик оборудован форсункой для продувки. |
![]() | Верхний сверлильный блок 18 вертикальных шпинделей для сверления в пласть 10 горизонтальных шпинделей для сверления в торцы (3 + 3; 2 + 2). Независимый пазовальный агрегат по двум осям Х и У – 1,7 кВт, 1700 об/ мин. Усиленный угловой редуктор, что позволяет использовать его в более длительных и нагруженных обработках, в отличии от пазовых пил установленных непосредственно в присадочной голове. Электрошпиндель фрезерного узла 5,5 кВт, 18 000 об/мин. С автоматической сменой инструмента. |

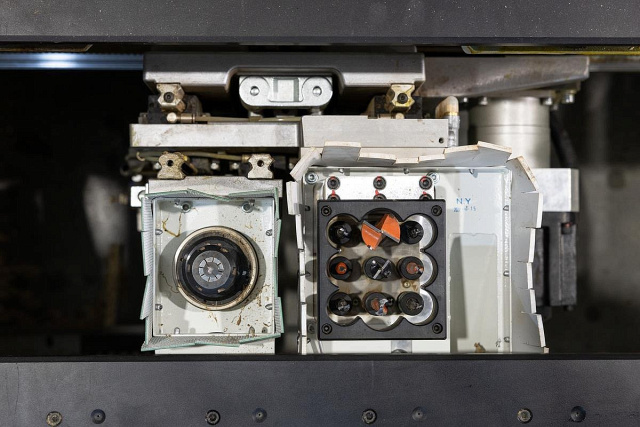

![]() | Нижний сверлильный блок 9 вертикальных шпинделей для сверления в пласть. Электрошпиндель фрезерного узла 3,5 кВт, 18 000 об/мин. |
![]() | Перемещение по осям Оси X и Y – косозубые передачи шестерня-рейка. Косозубое зацепление не имеет зоны однопарного зацепления, зубья в косозубых передачах нагружаются постепенно, что обеспечивает высокую точность, стабильность, плавность хода и длительный срок службы. Ось Z – шарико-винтовая передача. Применение шарико-винтовой пары увеличенного сечения гарантирует сохранение скорости при высокоскоростной обработке. Высокоскоростные серводвигатели INOVANCE Большая точность и скорость перемещений обеспечивается высококачественными сервомоторами: |
![]() | Раздвижной стол Раздвижной стол оснащён подвижной секцией, которая автоматически выдвигается в рабочую зону для поддержки детали при сверлении в пласть, чтобы предотвратить её прогиб. Эта секция также автоматически убирается во время обработки агрегатной оснасткой. |
![]() | Автоматическая система смазки Автоматическая смазка основных элементов перемещения и направляющих значительно продлевает срок их службы, исключает человеческий фактор и необходимость для оператора производить процедуры смазки вручную. |
![]() | Японские планетарные редукторы SHIMPO Позволяют реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода. Повысить скорость станка и получить гораздо более высокий КПД. Уменьшить время на техническое обслуживание оборудования, данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации. |

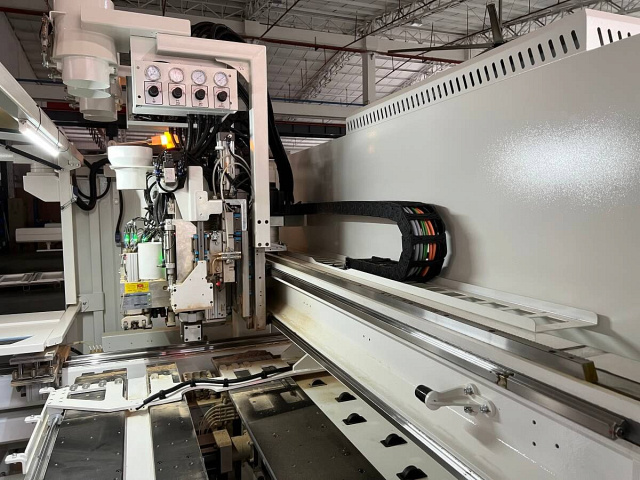

![]() | Защитные кабель и укладчики с прорезью для провода Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве. |
![]() | Система выгрузки Поперечный ременной транспортер большой ширины обеспечивает удобную и быструю выгрузку обработанных деталей. Направляющие имеют возможность регулировки под разную длину заготовки. |
![]() | Световая индикация рабочих режимов Показывает рабочий статус станка, удобное информирование о статусе работы / ожидания / ошибки. |
![]() | Сканер штрих-кодов Для удобства работы, а также для сокращения времени перехода на различные карты присадки станок оснащен сканером для считывания штрих-кодов. Данная система позволяет экономить до 20% рабочего времени, а также снизить влияние человеческого фактора, тем самым уменьшить количество брака. |
![]() | Переносной пульт Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки при проведении сложных фрезерных операций. |
![]() | Электрошкаф Используются электрокомпоненты ведущих мировых производителей Syntec, Schneider, Inovance. Скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. |
![]() | Система управления Система управления SYNTEC на базе ОС Windows обеспечивает стабильную работу, мощные функции и простоту использования с дружественным интерфейсом (доступны английский и китайский языки). |
![]() | Программное обеспечение Штатное программное обеспечение PCDrillCam - простой и интуитивно понятный программный продукт на русском языке, входящий в комплектацию станка, позволяет при помощи набора команд и макросов задать обработку карты присадки любой сложности. 100% адаптация для работы с конструкторскими программными продуктами. Станок поддерживает работу с другими программными продуктами, которые делают выгрузку фалов обработки в других форматах, таких как: MPR, DXF, BAN, BPP, PDX, XML, XXL. |
![]() | Легкий доступ Легкий доступ для обслуживания, настройки и смазки присадочных голов и труднодоступных узлов. |
![]() | Комплект инструмента Станок комплектуется набором инструментов для настройки и демонстрации при ШМР. |
Технические характеристики
Характеристика | Значение |
---|---|
ЦЕНА | 5 992 277 ₽ |
Позиционирование заготовки перед обработкой | горизонтально |
Одновременная обработка двух заготовок за один установ | + |
Количество сторон обработки заготовки за один установ, шт. | 6 |
Длина обрабатываемой заготовки (мин. - макс.), мм | 200 - 3000 |
Ширина обрабатываемой заготовки (мин. - макс.), мм | 30 - 1200 |
Толщина обрабатываемой заготовки (мин. - макс.), мм | 10 - 60 |
Количество пневматических захватов, шт. | 2 |
Максимальная скорость перемещения по осям X / Y / Z, м/мин | 140 / 90 / 50 |
Количество присадочных голов, шт. | 2 |
Мощность присадочных голов (верх. / нижн.), кВт | 2,2 / 1,7 |
Количество шпинделей для сверления в пласть заготовки (сверху), шт. | 18 |
Количество шпинделей для сверления в пласть заготовки (снизу), шт. | 9 |
Количество шпинделей для сверления в торцы заготовки, шт. | 10 (3 + 3; 2 + 2) |
Максимальная длина сверления, мм | 70 |
Максимальный диаметр сверла, мм | 35 |
Пазовальная пила | есть |
Верхний фрезерный шпиндель | + |
Мощность верхнего фрезерного шпинделя, кВт | 5,5 |
Тип цанги верхнего фрезерного шпинделя | ER32 |
Частота вращения верхнего фрезерного шпинделя, об/мин | 18 000 |
Автоматическая смена инструмента | есть |

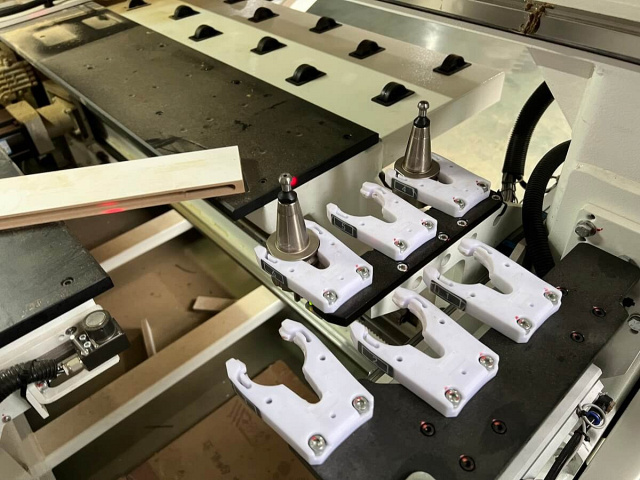

Магазин инструмента | + |
Тип инструментального патрона (для автосмены) | ISO30 |
Количество ячеек в магазине инструмента, шт. | 4 |
Нижний фрезерный шпиндель | + |
Мощность нижнего фрезерного шпинделя, кВт | 3,5 |
Тип цанги нижнего фрезерного шпинделя | ER25 |
Частота вращения нижнего фрезерного шпинделя, об/мин | 18 000 |
Частота вращения шпинделей присадочных голов, об/мин | 5000 |
Система ЧПУ | SYNTEC |
Интерфейс на русском языке | + |
Базовое программное обеспечение на русском языке | - |
Офисная версия базового программного обеспечения | + |
Адаптация для работы с ПО "Базис-Мебельщик" | + |
Ручной сканер для работы со штрихкодами | + |
Ручной пульт управления с маховиком | + |
Автоматический конвейер выгрузки деталей | + |
Кондиционер электрошкафа с фреоном | - |
Система контрольного измерения заготовок перед обработкой | + |
Автоматическая централизованная смазка направляющих и подшипников | + |
Напряжение, В | 380 |
Частота тока, Гц | 50 |
Давление в пневмосистеме, МПа | 0,6 - 0,7 |
Общая установленная мощность, кВт | 21,78 |
Количество и диаметры аспирационных выходов (верхн. / нижн.), шт. * мм | 1 * 200 / 1 * 125 |
Длина, мм | 6150 |
Ширина, мм | 2806 |
Высота, мм | 2325 |
Вес Nanxing NCB612TS, кг | 3200 |
