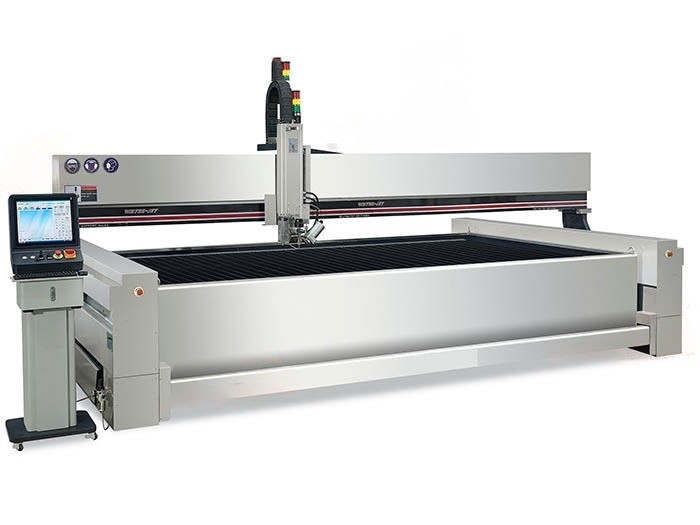

Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE

Код товара: 101534
Под заказ
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.1
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.2
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.3
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.4
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.5
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.6
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.7
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.8
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.9
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.10
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.11
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.12
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.13
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.14
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.15
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.16
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.17
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.18
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.19
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.20
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.21
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.22
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.23
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.24
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.25
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.26
  • Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE, рис.27
5.0 (голосов 333 / просмотров 500)

Артикул: mos3136276

Печать
09.09.2025
Под заказ
Уточните цену
Получить предложение
Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: FABTEC

ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ FABTEC

  • Больше 500 единиц оборудования в наличии.
  • Склад в Московской области (Шереметьево)
  • Поможем с доставкой по РФ.
  • Отгрузка в день оплаты.
Особенности

• FABTEC ECONOMY TYPE - трехкоординатный станок гидроабразивной резки портального типа, который предназначен для фигурного раскроя листового материала (металл, керамика, стекло, камень, пластмасса, кожа и другие);

• Управление оборудованием осуществляется с помощью системы управления WeiHong NC Studio (Китай). Система имеет интуитивно понятный графический интерфейс и продуманную систему расчета траекторий. Точность интерполяции по окружности D 100 мм ± 0.05 мм;

• Станок гидроабразивной резки оснащен высококачественным водяным насосом и режущей головкой DiaLine, высокоточными шаровинтовыми парами ROUST(Германия) с автоматической системой смазки. Двигатели, приводы и направляющие герметично защищены от пыли и брызг воды (класс защиты IP54);

• Максимальная нагрузка на стол находится в пределах 500-2000 кг/м2 в зависимости от модификации стола. Стол и станина не соприкасаются, что исключает возможные влияния температуры или иные деформации, которые могут сказаться на точности обработки;

• Чиллер не входит в стандартный комплект поставки. Охлаждение насоса высокого давления можно приобрести опционально.

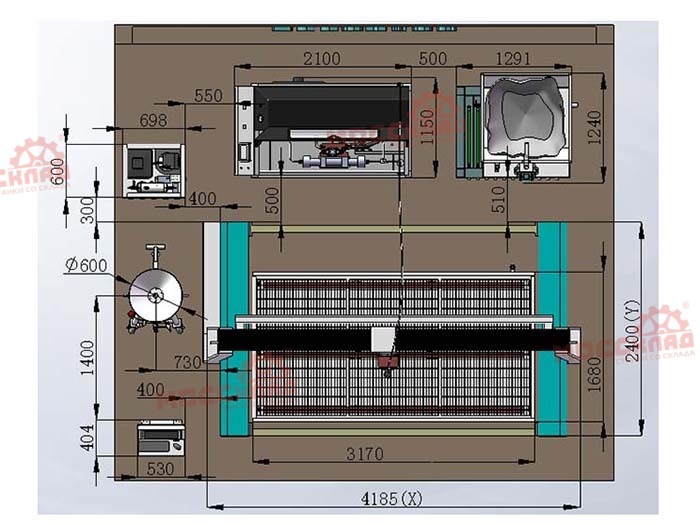

Схема размещения портального станка с размерами рабочего поля 3000х1500 мм

1. Станина портального типа;
2. Автоматическая система очистки сточных вод (опция);
3. Автоматическая система удаления абразива (опция);
4. Насос высокого давления;
5. Система водоподготовки;
6. Бункер для подачи абразива;
7. Стойка ЧПУ.
Спецификация основных комплектующих
Блок управления серии WeiHong NC Studio Waterjet cutting CNC (Китай) сконструирован специально для установок гидроабразивной резки с ЧПУ.

Характеристики:
  • Поддержка кодов G, PLT, ENG и DXF, разработанные программным обеспечением UG, MASTERCAM, AUTOCAD и др.;
  • Функция запоминания точки останова и заблокированных программ;
  • Автоматическое замедление и приостановка для отверстия, дуги и угла;
  • Моделирование резки предмета в реальном времени;
  • Поддержка функции прогноза продолжительности работы, предпросмотр и просмотр рабочего процесса.

  Насос высокого давления ECONOMY TYPE.

Характеристики:
  • Межсервисный интервал обслуживания: 350-500 моточасов;
  • Мультипликатор выс. давления производства Китай;
  • Электродвигатель: JC® motor;
  • Электронный блок управления - TENGEN®;
  • Масляный насос пр-ва Китай;
  • Макс. давление: 415 МПа;
  • Оптимальное рабочее давление: 350-380 МПа;
  • Номинальная мощность: 37 КВт/50 л.с;
  • Макс. диаметр струи: 0.36 мм;
  • Производительность: 3.8 л/мин;
  • Объем аккумулятора: 1 л.

Режущие головки AccuStream™ DiaLine™ производятся на прецизионном оборудовании. Режущие головки DiaLine обеспечивают идеально ровный поток режущего абразива, позволяя максимально эффективно передать энергию заготовке и уменьшить износ компонентов режущей головки.

  Система подачи абразива. Емкость 300 кг.

Автоматическая система подачи использует давление воздуха для подачи абразива из бункерного загрузочного устройства в маленькое загрузочное устройство над режущей струей. Абразив подается в режущую головку отрицательным давлением для постоянной подачи во время резки. Когда насос высокого давления включен, электромагнитный клапан на бункерном загрузочном устройстве открывается автоматически и впускает воздух. Когда абразива меньше минимального значения, бункерное загрузочное устройство дает сигнал напоминания оператору загрузить абразив.

Автоматическая система водоподготовки.

В случае если давление технической воды низкое или нестабильное, рекомендуется дополнить технологию водонапорной установкой, которая обеспечит подачу воды под постоянным давлением 4-5 бар.
Этой частью технологии невозможно пренебрегать, так как качество воды оказывает большое влияние на срок службы частей системы высокого давления и на частоту выхода из строя (засорение системы кальцием, двуокись углерода вызывает коррозию, хлор повреждает уплотнения). Анализ воды является обязательным условием.

Стандартный комплект поставки:

  • Режущая головка;
  • Рабочий стол (ванна) с опорной решеткой;
  • Насос высокого давления;
  • Устройство дозирующей подачи абразива к режущей головке;
  • Бункер для хранения и подачи абразива 300 кг;
  • Система подготовки воды и ультрафильтрации;
  • Стойка оператора;
  • Полная версия программного обеспечения на русском языке;
  • Комплект ЗИП на 2000 часов работы;
  • Комплект инструмента для обслуживания станка и насоса высокого давления;
  • Комплект технической документации на русском языке.

Технические характеристики

ХарактеристикаЗначение
ПроизводительFABTEC
Страна-производительКНР
ИсполнениеПортальный
Рабочая зона, мм3000 х 1500
Давление жидкости, бар415 (350-380) МПа
Рабочая скорость по оси Y, мм/с20 м/мин
Ход по оси Х, мм1000 – 8000
Ход по оси Y, мм1000 – 3000
Ход по оси Z, мм300
Рабочая скорость по оси X, мм/с20 м/мин
Рабочая скорость по оси Z, мм/с2.5 м/мин
Точность позиционирования, мм± 0.08
Повторяемость, мм± 0.015
Электропитание, В/Гц3x380/50
Длина, мм4185
Ширина, мм2400
Высота, мм1600 / 2400

Комплектация

Схема размещения портального станка с размерами рабочего поля 3000х1500 мм

1. Станина портального типа;
2. Автоматическая система очистки сточных вод (опция);
3. Автоматическая система удаления абразива (опция);
4. Насос высокого давления;
5. Система водоподготовки;
6. Бункер для подачи абразива;
7. Стойка ЧПУ.
Спецификация основных комплектующих
Блок управления серии WeiHong NC Studio Waterjet cutting CNC (Китай) сконструирован специально для установок гидроабразивной резки с ЧПУ.

Характеристики:
  • Поддержка кодов G, PLT, ENG и DXF, разработанные программным обеспечением UG, MASTERCAM, AUTOCAD и др.;
  • Функция запоминания точки останова и заблокированных программ;
  • Автоматическое замедление и приостановка для отверстия, дуги и угла;
  • Моделирование резки предмета в реальном времени;
  • Поддержка функции прогноза продолжительности работы, предпросмотр и просмотр рабочего процесса.

  Насос высокого давления ECONOMY TYPE.

Характеристики:
  • Межсервисный интервал обслуживания: 350-500 моточасов;
  • Мультипликатор выс. давления производства Китай;
  • Электродвигатель: JC® motor;
  • Электронный блок управления - TENGEN®;
  • Масляный насос пр-ва Китай;
  • Макс. давление: 415 МПа;
  • Оптимальное рабочее давление: 350-380 МПа;
  • Номинальная мощность: 37 КВт/50 л.с;
  • Макс. диаметр струи: 0.36 мм;
  • Производительность: 3.8 л/мин;
  • Объем аккумулятора: 1 л.

Режущие головки AccuStream™ DiaLine™ производятся на прецизионном оборудовании. Режущие головки DiaLine обеспечивают идеально ровный поток режущего абразива, позволяя максимально эффективно передать энергию заготовке и уменьшить износ компонентов режущей головки.

  Система подачи абразива. Емкость 300 кг.

Автоматическая система подачи использует давление воздуха для подачи абразива из бункерного загрузочного устройства в маленькое загрузочное устройство над режущей струей. Абразив подается в режущую головку отрицательным давлением для постоянной подачи во время резки. Когда насос высокого давления включен, электромагнитный клапан на бункерном загрузочном устройстве открывается автоматически и впускает воздух. Когда абразива меньше минимального значения, бункерное загрузочное устройство дает сигнал напоминания оператору загрузить абразив.

Автоматическая система водоподготовки.

В случае если давление технической воды низкое или нестабильное, рекомендуется дополнить технологию водонапорной установкой, которая обеспечит подачу воды под постоянным давлением 4-5 бар.
Этой частью технологии невозможно пренебрегать, так как качество воды оказывает большое влияние на срок службы частей системы высокого давления и на частоту выхода из строя (засорение системы кальцием, двуокись углерода вызывает коррозию, хлор повреждает уплотнения). Анализ воды является обязательным условием.

Стандартный комплект поставки:

  • Режущая головка;
  • Рабочий стол (ванна) с опорной решеткой;
  • Насос высокого давления;
  • Устройство дозирующей подачи абразива к режущей головке;
  • Бункер для хранения и подачи абразива 300 кг;
  • Система подготовки воды и ультрафильтрации;
  • Стойка оператора;
  • Полная версия программного обеспечения на русском языке;
  • Комплект ЗИП на 2000 часов работы;
  • Комплект инструмента для обслуживания станка и насоса высокого давления;
  • Комплект технической документации на русском языке.
