Станок для заточки дисковых пил ASP-631F LAKFAM

Станок рекомендуется, для мебельных и столярных комбинатов, а также лесопильных и производств, использующих дисковые пилы с наружным диаметром от 100 до 630 мм с прямой, скошенной, трапециевидной или комбинированной формой зубьев.

Также станок рекомендуется для сервисных центров по заточке дереворежущего инструмента.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

СХЕМА ОБРАБОТКИ:

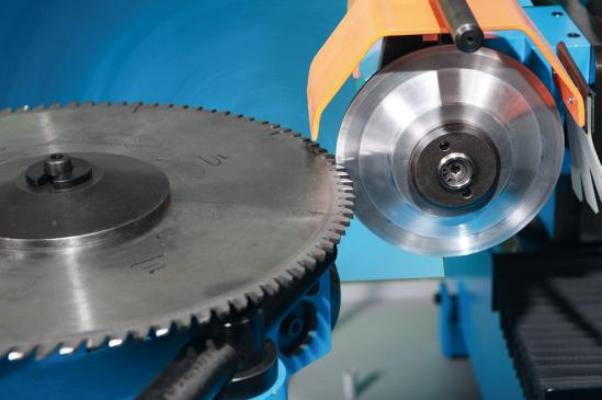

	Заточка дисковых пил
	Заточка дисковых пил

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Надежная массивная станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки.
	Автоматическое перемещение каретки (рабочего стола) Осуществляется за счет электропривода: обеспечивается плавность перемещения заточного узла и процесса заточки;исключает влияние человеческого фактора.

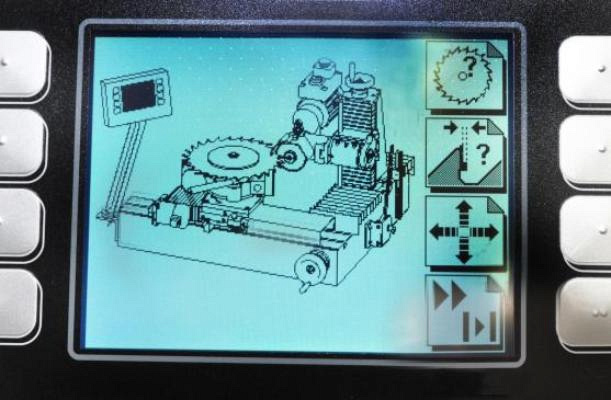

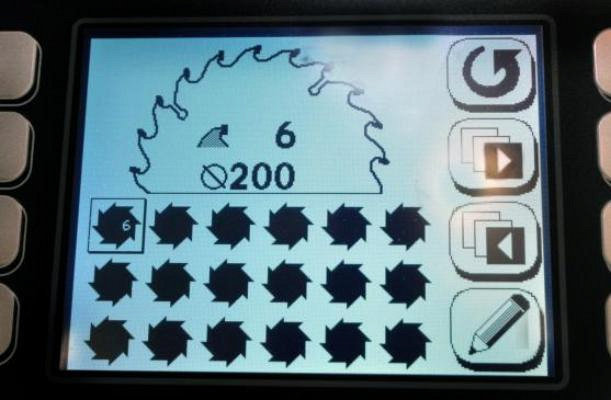

	Панель управления Все рабочие функции осуществляются при помощи панели управления. Процесс заточки управляет при помощи микропроцессора. С панели управления задается все параметры заточки: количество зубьев инструмента (шаговый двигатель);количество проходов (двойных циклов);припуск на съем с изношенной грани инструмента (шаговый двигатель);подъем/опускание заточного круга. Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка.
	Делительная головка для дисковых пил Приспособление для заточки дисковых пил выполнено в виде делительной головки работающей от шагового двигателя. Пила зажимается во фланце. Точность заточки обеспечивается за счет плавной подачи пилы. Максимальный диаметр пилы 630 мм.
	Фланец для заточки подрезных пил Со станком также поставляется фланец для заточки подрезных пил диаметром от 100 мм. Точность заточки обеспечивается за счет плавной подачи пилы. Максимальный Ø пилы 630 мм.
	Приспособление для заточки фрез Приспособление для заточки насадных фрез выполнено в виде делительной головки работающей от шагового двигателя. Точность заточки обеспечивается за счет плавной подачи пилы. Максимальный длина заточки 260 мм.
	Оправка для насадного инструмента В комплекте со станком поставляются оправки: D = 40 мм – 1 шт., D = 50 мм – 1 шт.
	Делительная головка Оснащена шаговым двигателем, обеспечивающим поворот делительной головки на заданный угол и высокоточными насеченными лимбами. За счет этого достигается максимальная точность при повороте инструмента (фрезы) на зуб.
	Поперечное перемещение заточного узла Осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.

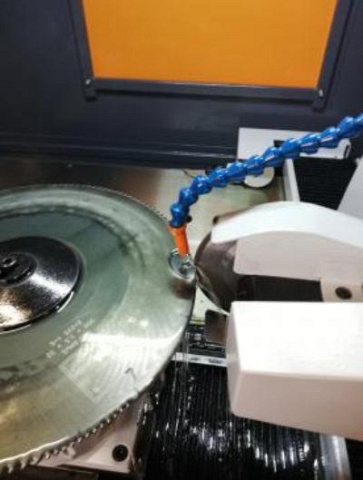

	Система подачи охлаждающей жидкости Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.
	Бак для СОЖ Выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 40 литров.

Технические характеристики
