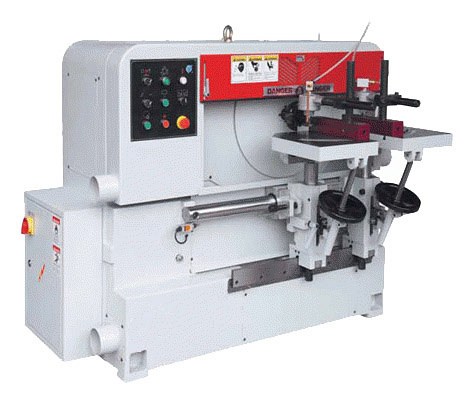

Шипорезный станок для овального шипа YRT-115

Автоматический шипорезный станок для фрезерования овального и круглого шипа. Станок позволяет изготовить все типы мебельного шипа в любой плоскости. Регулировка движения шпинделя осуществляется механически и занимает несколько секунд. Станок предназначен для зарезки скругленных шипов всех видов с любыми наклонами по оси шипа, даже вертикальные шипы под углом 90°. Применяется в производстве для изготовления стульев, детских кроваток и других изделий, где используется овальный шип. Область применения Получаемые изделия

Область применения

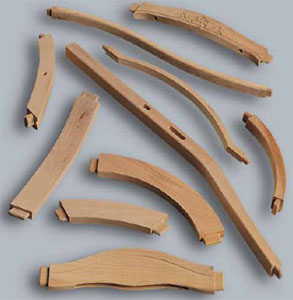

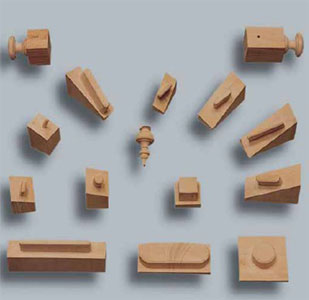

Применяется в производстве для изготовления стульев, детских кроваток и других изделий, где используется овальный шип. Получаемые изделия

Схемы обработки

Фрезерование шипов

Конструктивные особенности

	Три направления шипа Три направления шипа: от горизонтального до вертикального (на 90°) могут быть быстро и удобно заданы с помощью перемещения позиционирующего диска. На рисунке положения: А — горизонтальный шип, В — под углом 45°, С — вертикальный шип.
	Оснащен специальной фрезой мод. «24 Т»:

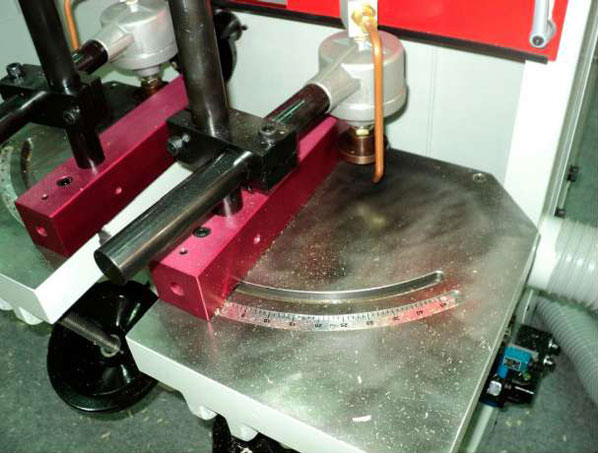

	Упорные линейки Упорные линейки на столах имеют возможность поворота на 45° для зарезки шипа под углом в горизонтальной плоскости. Настройка упорных линеек осуществляется по угловой шкале.

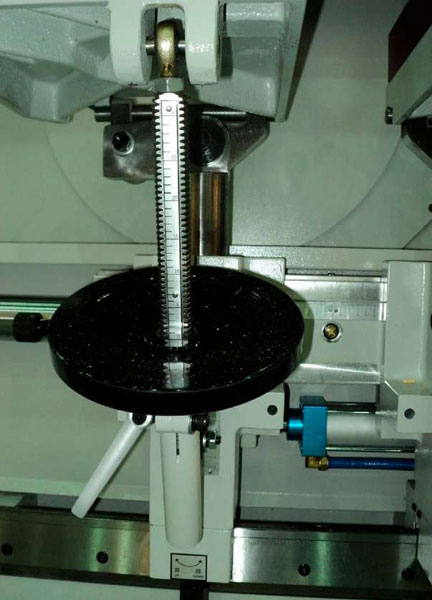

	Наклон столов с помощью вращения маховика Наклон столов в вертикальной плоскости осуществляется с помощью вращения маховика. Нужный угол определяется по угловой шкале.

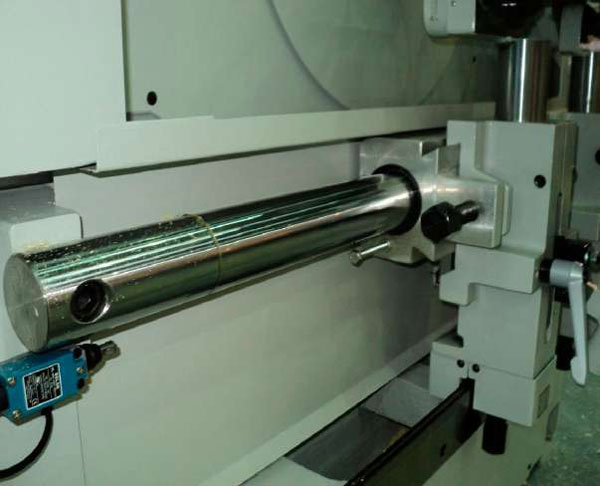

	Цилиндрическая направляющая Столы перемещаются по массивной закаленной цилиндрической направляющей.

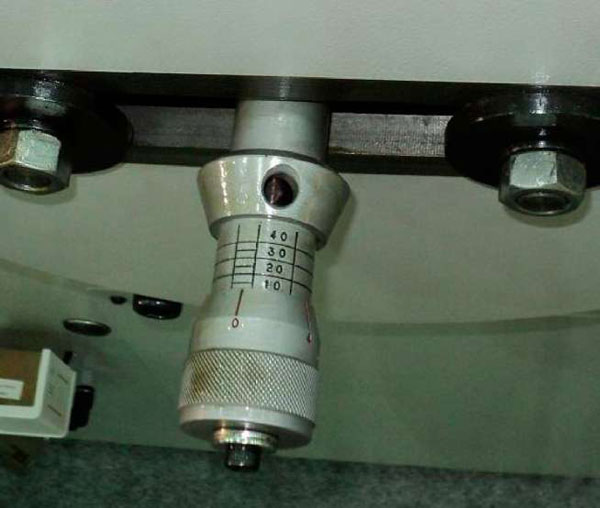

	Регулировка глубины шипа Удобная регулировка глубины шипа.

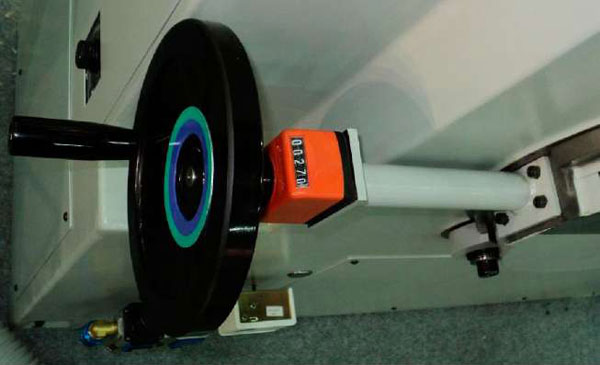

	Цифровой счетчик Удобная регулировка ширины шипа по цифровому счетчику.

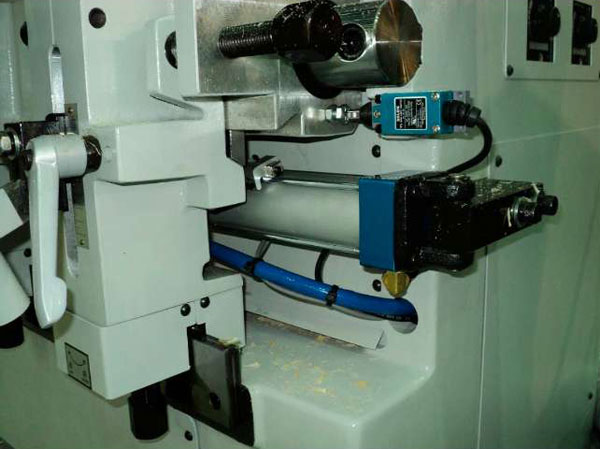

	Перемещение столов при помощи гидроцилиндра Перемещение столов при помощи гидроцилиндра. Позволяет обеспечивать равномерную, плавную, без рывков подачу даже при обработке твердых пород древес YRT-115ины.

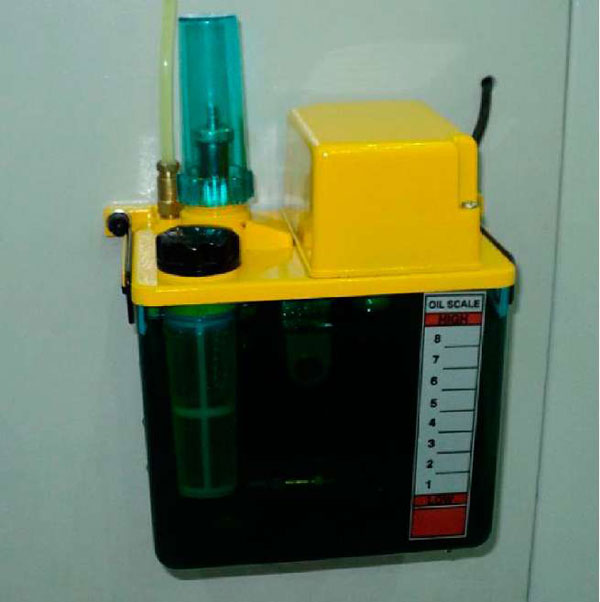

	Централизованная система смазки станка

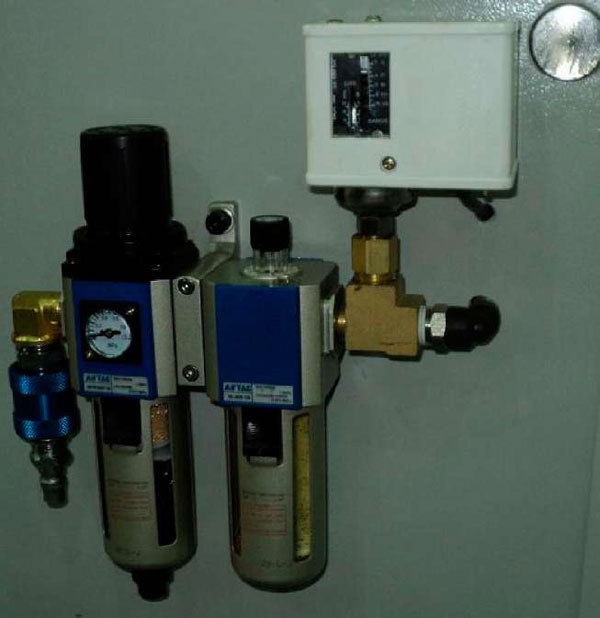

	Система подготовки воздуха

Комплектация

Стандартная

• Стандартная фреза

Дополнительная

• Фреза со сменными твердосплавными пластинами и подрезными ножами

Технические характеристики

Характеристика	Значение
Мощность шпинделя, кВт	3,7
Ширина заготовки, мм	115 + R
Макс. ширина шипа, мм	115 + 2R
Глубина шипа, мм	10 - 45
Макс. длина обработки, мм	1200
Управление	механическое
Общая мощность, кВт	4,5
Скорость вращения шпинделя, об/мин	6000
Наклон стола вверх, °	15
Наклон стола вниз, °	30
Наклон шипа влево/вправо, °	0 - 45
Мощность перемещения фрезы, кВт	0,75
Количество сторон для нарезания шипа	одностороннее нарезание
Длина, мм	1760
Ширина, мм	1150
Высота, мм	1320
Вес, кг	1100
