Роботизированный сварочный комплекс MetalCraft JH605

Код товара: 99597

На складе: 2 шт.

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: MetalCraft (Китай)

БЕСПЛАТНАЯ ДОСТАВКА ДО ВАШЕГО АДРЕСА

Акция применима при общей сумме заказа не менее 450тр.
Только для Екатеринбурга + 500 км.
По другим регионам РФ - доставка за 50% стоимости.

Описание
Отзывы
Доставка

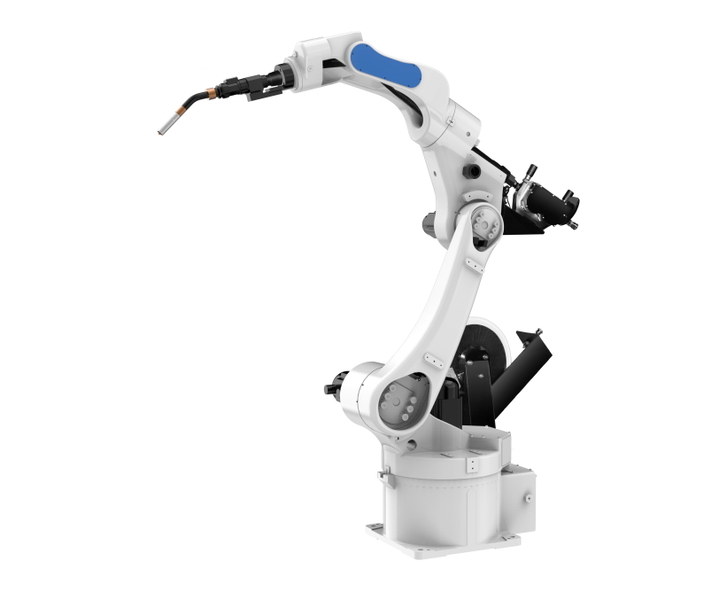

Шестиосевой сварочный комплекс JH605 применяется для выполнения дуговой и точечной сварки автомобильных деталей, металлических листов и стальных конструкций. Робот оснащается системой ЧПУ с интуитивно понятным управлением через пульт с цветным сенсорным ЖК-дисплеем. Серводвигатель, применяемый в модели JH605, отличается надежностью, высокой эффективностью и низким уровнем шума. Манипулятор изготовлен в стационарном исполнении, тип монтажа (напольный/настольный, настенный) выбирается в соответствии с решаемой задачей и спецификой производства. Применение манипулятора JH605 позволяет значительно сократить эксплуатационные расходы, повысить технологическую гибкость и качество изготавливаемой продукции, а также кратно увеличить производительность предприятия.

Особенности MetalCraft JH605

• Высокоскоростной сервопривод
• Встроенные программы для различных типов сварки
• Удобный интерфейс и широкие возможности программирования системы ЧПУ
• Высокая точность повторного позиционирования: ±0.06 мм
• Степень защиты манипулятора / шкафа-контроллера: IP50 / IP50
• Условия эксплуатации: температура 0°C - 45°С, влажность 20 - 80%

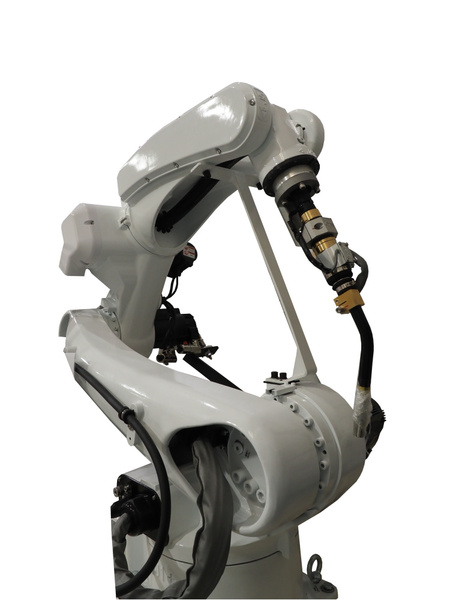

• Манипулятор. Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.
• Электрошкаф. Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.
• Пульт управления с экраном. Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.
• Комплект кабелей. Комплект включает в себя все необходимое для запуска производственных процессов.

Технические характеристики MetalCraft JH605

Характеристика	Значение
Наличие	На складе
Количество осей	6
Макс. рабочий радиус, мм	1441
Грузоподъемность, кг	5
Потребляемая мощность, кВт	2
Рабочее напряжение, В	380 (3 фазы)
Степень защиты	Манипулятор: IP50 / шкаф: IP50
Условия эксплуатации	Температура 0°C - 45°С, влажность 20 - 80%
Точность повторного позиционирования, мм	±0.06
Диапазон перемещений оси J1	±150°
Диапазон перемещений оси J2	-145° / +60°
Диапазон перемещений оси J3	+30° / +270°
Диапазон перемещений оси J4	±120°
Диапазон перемещений оси J5	-110° / +140°
Диапазон перемещений оси J6	±360°
Номинальная скорость по оси J1	148°/с, 2.58 рад/с
Номинальная скорость по оси J2	148°/с, 2.58 рад/с
Номинальная скорость по оси J3	148°/с, 2.58 рад/с
Номинальная скорость по оси J4	225°/с, 3.93 рад/с
Номинальная скорость по оси J5	225°/с, 3.93 рад/с
Номинальная скорость по оси J6	225°/с, 3.93 рад/с
Максимальная скорость по оси J1	222°/с, 3.87 рад/с
Максимальная скорость по оси J2	222°/с, 3.87 рад/с
Максимальная скорость по оси J3	222°/с, 3.87 рад/с
Максимальная скорость по оси J4	337.5°/с, 5.89 рад/с
Максимальная скорость по оси J5	337.5°/с, 5.89 рад/с
Максимальная скорость по оси J6	337.5°/с, 5.89 рад/с
Допустимый момент инерции по осям J4, J5, J6,кг*м²	0.3 / 0.3 / 0.035
Допустимый крутящий момент по осям J4, J5, J6, Нм	35 / 35 / 15
Масса MetalCraft JH605 робота, кг	196
Масса шкафа-контроллера, кг	43

Комплект поставки MetalCraft JH605

Стандартная комплектация
№ п/п	Наименование	Количество
1	Роботизированная рука-манипулятор JH605	1 шт.
2	Планшет управления	1 шт.
3	Электрошкаф	1 шт.
4	Комплект соединительных кабелей	1 шт.
