FVV-125PD фрезерный станок с УЦИ

Описание
Характеристики
Файлы
Отзывы
Доставка
Видео

Фрезерный станок PROMA FVV-125PD с УЦИ предназначен для обработки резанием при помощи осевого режущего инструмента, наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, тел вращения, отверстий, резьбовых соединений, зубьев зубчатых колёс и т.п. Станок FVV – 125 PD находит широкое применение в мелкосерийном производстве и в производстве средней серии, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

В данной модели установлено устройство цифрового измерения по трём осям, ускоренная вертикальная подача консоли, предусмотрена автоматическая подача стола в обоих направлениях, рабочее освещение и система охлаждения СОЖ. На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции.

Особенности станка Proma FVV-125PD с УЦИ

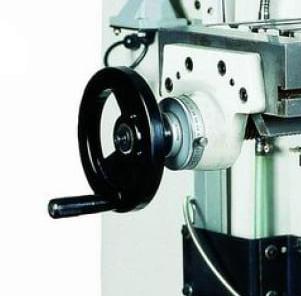

	Удобство в работе Удобная рукоять подъема стола имеет большое плече и позволяет с легкостью выполнять манипуляции.
	УЦИ Цифровая индикация по осям X/Y/Z (трех осевое уци)

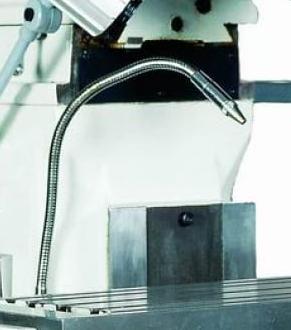

	Штатная система подачи СОЖ Встроенное устройство подвода СОЖ непосредственно в зону обработки.

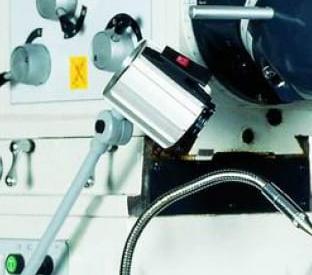

	Лампа освещения Светильник предназначен для освещения рабочей поверхности

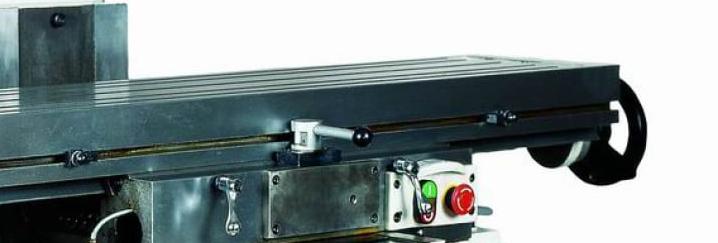

	Точное позиционирование заготовки Крестообразный стол с направляющими типа "ласточкин хвост" позволяет максимально точно установить деталь для обработки.

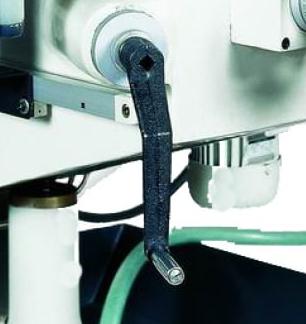

	Эргономичные рукоятки Особая обточка рукояток позволяет работать с большим комфортом, исключая мозоли и быструю усталость.

Преимущества Proma FVV-125PD с УЦИ

Высокая производительность и точность обработки
Удобное управление с помощью управляющего цифрового интерфейса (УЦИ)
Надежность и долговечность
Многофункциональность и универсальность в применении
Простая настройка и обслуживание
Мощный трехфазный электродвигатель;
Автоматическая подача;
Устойчивая массивная конструкция;
Высокая точность обработки;
Малые габариты.

Технические характеристики фрезерного станка PROMA FVV-125PD

Название	Значение
Напряжение, В	400
Потребляемая мощность, Вт	2200
Максимльный диаметр концевой фрезы, мм	28
Максимальный диаметр дисковой фрезы, мм	125
Диапазон оборотов шпинделя, об/мин	40,75,105,180,200,320,370,475,650,820,1600
Угол наклона шпинделя, градусов	±360
Размер стола, мм	1120х260
Конус шпинделя	ISO40
Расстояние между шпинделем и столом, мм	125-520
Расстояние между шпинделем и консолью, мм	100-600
Продольный ход стола, мм	640
Поперечный ход стола, мм	240
Одно деление нониуса – продольный ход, мм	0,02
Одно деление нониуса – поперечный ход, мм	0,02
Одно деление нониуса – тонкая подача шпинделя, мм	0,05
Т-образный паз стола, мм	14
Габаритные размеры, мм	1655х1500х1730
Масса Proma FVV-125PD, кг	1660

Основные узлы и детали

Электродвигатель привода главного движения.
Хобот.
Фрезерная головка.
Пульт управления считывающих устройств.
Салазки.
Стол.
Консоль.
Корыто.
Основание.
Станина.
Электрический пульт управления.

Фрезерный станок FVV-125PD состоит из следующих основных узлов: станина 10, хобот 2 со встроенной коробкой скоростей, фрезерная головка 3, электродвигатель привода главного движения 1, стол 6, основание 9 и консоль 7.

Базой станка является станина 10, жестко закрепленная к основанию 9. По вертикальным направляющим станины движется консоль 7 (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении салазки 5 (подача по оси Y), а по направляющим салазок в продольном направлении – стол 6 (подача по оси X). На нижней правой стороне салазок смонтирована коробка подач стола. Продольное и поперечное перемещение стола ручное и механическое. Вертикальное перемещение консоли только ручное.

Хобот перемещается по верхним направляющим станины вперед-назад. Фрезерная головка 3 закреплена на переднем торце хобота 2. Фрезерная головка поворачивается на 360°.

Во фрезерной головке 3 смонтирован шпиндель на шарикоподшипниках. Шпиндель оснащён конусом ISO40, в который можно вставить сверлильный патрон на оправке или инструмент с конусом ISO40. Вращательное движение шпиндель получает от электродвигателя 1 через коробку скоростей. Для установки оправки горизонтального шпинделя передняя часть фрезерной головки поворачивается на 180° и устанавливаются направляющая, оправка и серьга.

Фрезерный станок оснащён линейками цифрового отчёта перемещения стола по осям X, Y и пульт управления считывающих устройств 4.
