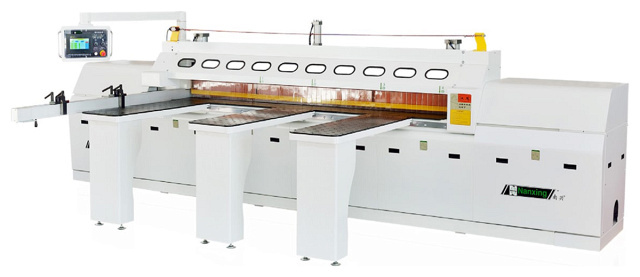

Панельная пила Nanxing MJB-1330B

Панельная пила Nanxing MJB-1330B используется для тяжелых условий работы в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Панельная пила Nanxing MJB-1330B используется для тяжелых условий работы в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

СХЕМА ОБРАБОТКИ:

	Раскрой одного листа

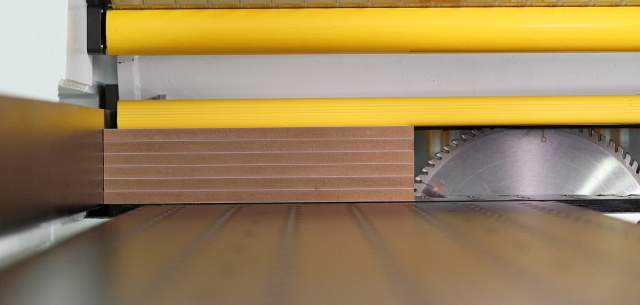

	Раскрой пачкой до 5 листов

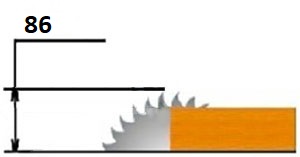

	Вылет пилы

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

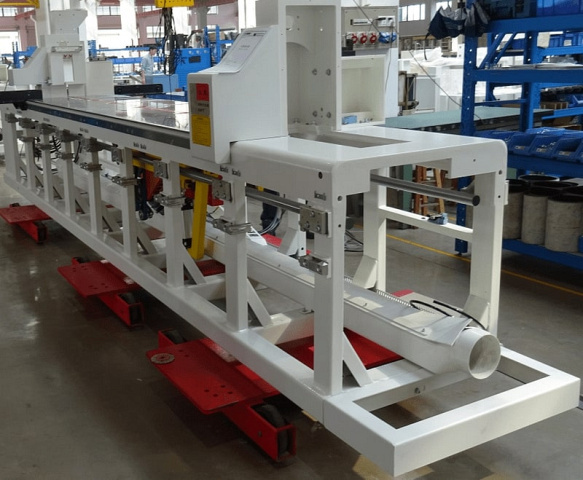

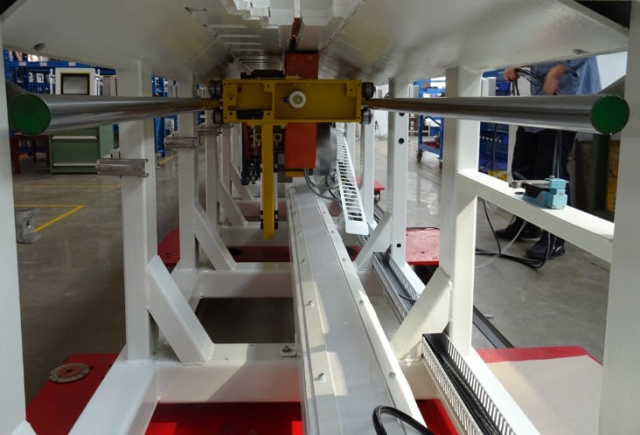

	Станина При проектировании конструкции станины применяются самые современные методы компьютерного моделирования. Нагрузки, воздействующие на конструкцию в процессе работы, математически просчитываются для устранения критических точек на изгиб и кручение. Круглые цилиндрические направляющие изготовлены из закалённой стали. Взаимное расположение станины и направляющих позволяет распределить вес Nanxing MJB-1330B пильной каретки таким образом, чтобы исключить возможные прогибы, которые отрицательно сказываются на качестве раскроя. Каждая станина проходит полный технологический цикл обработки, включающий в себя отжиг для снятия внутренних напряжений в сварных швах.

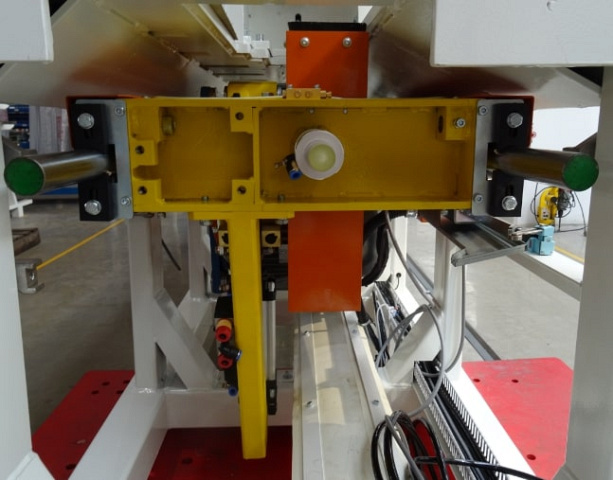

	Пильный узел Пильный узел перемещается при помощи шестерни-рейки. Такая система применяется на всех современных раскроечных центрах. За перемещение пильного узла отвечает бесщеточный сервомотор, обеспечивающий равномерную скорость подачи рабочего инструмента. Крепление дисковых пил осуществляется вне рабочей зоны станка при помощи зажимных фланцев с механической системой блокировки. Двигатель привода пил мощностью 11 кВт позволяет качественно раскраивать материал на скорости до 45 м/мин. Вся длина пропила поделена на 4 зоны, в соответствии с которыми можно выбирать точку старта каретки в зависимости от ширины детали. Такая схема в значительной мере позволяет увеличить производительность станка.
	Рабочие загрузочные столы Передние столы оснащены системой воздушного поддува, благодаря которой создается воздушная подушка между поверхностью стола и нижней пластью пакета заготовок. Таким образом, на передних столах без труда и повреждений заготовок можно перемещать пакет материала любой массы. Нагнетание воздуха осуществляется специальным вентилятором, входящим в базовую комплектацию.
	Задние столы Задние приемные столы (3 шт.) оснащены как механическими, так и пневматическими упорами. Такая парная конфигурация позволяет работать с двумя типоразмерами без перестановки упоров. Управление пневмоупорами осуществляется с пульта оператора. На торцах задних столов установлены металлические ролики, облегчающими снятие листов большой массы без повреждений.
	Массивные опоры Механические упоры на базирующей линейке имеют жесткую конструкцию большой массы, позволяющей стабильно базировать пакет из 4-х листов ДСтП. Двухточечная фиксация винтовыми прижимами гарантирует отсутствие люфтов и погрешностей на весь срок службы станка.

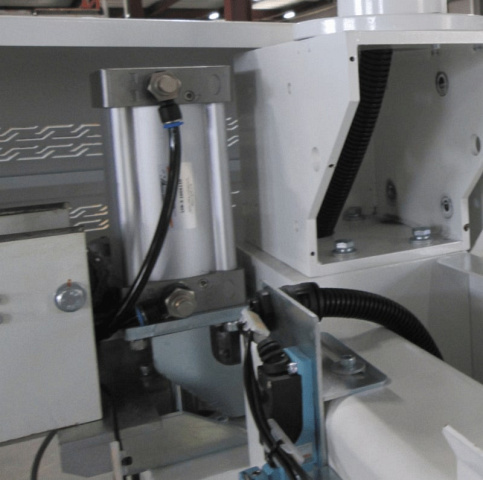

	Прижимная балка Привод верхнего прижима (прижимной балки) осуществляется от двух пневмоцилиндров, что обеспечивает жесткий и равномерный зажим плит во время раскроя.

Технические характеристики
