Копировально-прошивной станок Kingred CNC540

Электроэрозионные копировально-прошивочные станки предназначены для прошивки отверстий в изделиях, маркировки деталей, объемного копирования, доводки деталей и инструмента. Позволяют обрабатывать детали из закаленной стали, высокопрочных электропроводных композитных сплавов, титана, графита и т. д. Главное условие - материал должен быть электропроводным. Система фильтрации рабочей жидкости и малый износ электрода-инструмента обеспечивают высокую точность и стабильность электроэрозионной обработки. Станки используются для изготовления штампов и пресс-форм в автомобилестроении, производстве пищевой тары, атомной промышленности, обработки поверхностей массивных деталей, когда механическая или абразивная обработка затруднены или вообще не возможны. Область применения

Область применения

Станки используются для изготовления штампов и пресс-форм в автомобилестроении, производстве пищевой тары, атомной промышленности, обработки поверхностей массивных деталей, когда механическая или абразивная обработка затруднены или вообще не возможны.

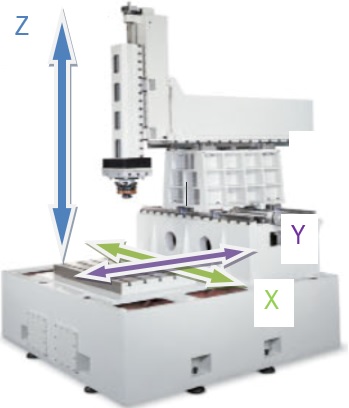

Схемы обработки

Обработка по осям X/Y/Z

Конструктивные особенности

	Станина высокой жесткости Станина высокой жесткости выполненная из мелкодисперсного чугуна марки «Механит» обеспечивает длительный срок эксплуатации.
	Перемещение по осям X / Y / Z Перемещение по осям X / Y / Z осуществляется сервоприводом через выскоточную шарико-винтовую пару для увеличения точности и качества обработки.
	Специальное антифрикционное покрытие направляющих Специальное антифрикционное покрытие направляющих «Turcite B» обеспечивает точность и плавность перемещения рабочих органов станка.
	Направляющие по осям X, Y Направляющие по осям X, Y имеют V-образный профиль.
	Стол термообработан Стол термообработан методом высокочастотной закалкой и отшлифован на высокоточном шлифовальном оборудовании для обработки деталей с высокой точностью.
	Функция зеркальной обработки Функция зеркальной обработки обеспечивает четкое копирование формы электрод-инструмента на деталь.
	10 наборов автоматической финишной 10 наборов автоматической финишной обработки с возможностью внесения коррекций для достижения максимальной точности и качества обрабатываемой поверхности.
	Автоматическая система контроля за перемещением по оси Z Автоматическая система контроля за перемещением по оси Z, межэлектродным промежутком, электрическими импульсами и др. Параметрами обработки позволяет освоить работу станка за 2-3 дня даже оператору, не имеющему опыт в электроэрозионной обработке.
	База данных параметров обработки База данных параметров обработки для различных материалов заготовки и электрод-инструмента, и формы прошиваемого отверстия вычисляются и контролируется системой ЧПУ автоматически и не требует вмешательства оператора.
	Корректирование режимов обработки Для опытных операторов предусмотрена возможность корректирования режимов обработки непосредственно во время прожига.
	Система ЧПУ Система ЧПУ отслеживает условия обработки в режиме реального времени и при необходимости моментально в автоматическом режиме вносит коректировки в зависимости от текущих условий.
	ЧПУ в автоматическом режиме ЧПУ в автоматическом режиме обеспечивает возвратно-поступательное движения электрод-инструмента, подстраиваясь под текущеи режимы обработки для достижения наилучшего результат.
	Три типа отсчета координат
	15’’ дисплей и генератор импульсов 15’’ дисплей и генератор импульсов нового поколения выполненные в соответствии с жесткими европейсикими требованиями безопасности CE обладают пыли и влагозащищенностью, обеспечивая таким образом увеличенный срок службы электрических компонентов.
	Генератор Генератор управляется от промышленного компьютера, что гарантирует стабильность обработки.

Технические характеристики

Характеристика	Значение
Перемещение по оси Z, мм	220
Размеры рабочего стола, мм	800 х 450
Размер рабочей ванны, мм	1160 х 690 х 500
Макс. вес Kingred CNC540 заготовки, кг	1000
Перемещение пиноли (Z2), мм	260
Макс. расстояние до рабочего стола, мм	220 - 690
Макс. вес электрода, кг	75
Перемещение по оси X, мм	500
Перемещение по оси Y, мм	400
Модель	СNC540
Макс. сила тока, А	50 (75 /100)
Метод контроля по оси Z	замкнутый
Мин. перемещение, мм	0,005 мм (X, Y) / 0,001 (Z)
Макс. отрабатываемое значение, мм	9999,995 (X, Y) / 9999,9999 (Z)
Тип контроллера	промышленный
Макс. производительность, мм3/мин	360 / 540 / 720
Относительный износ электрод-инструмента, %	< 0,2
Макс. достижимая шероховатость поверхности Ra, мкм	0,3
Габаритные размеры генератора, мм	790 x 820 x 1850
Вес генератора, кг	260
Длина, мм	2400
Ширина, мм	1450
Высота, мм	2200
Вес, кг	2000
