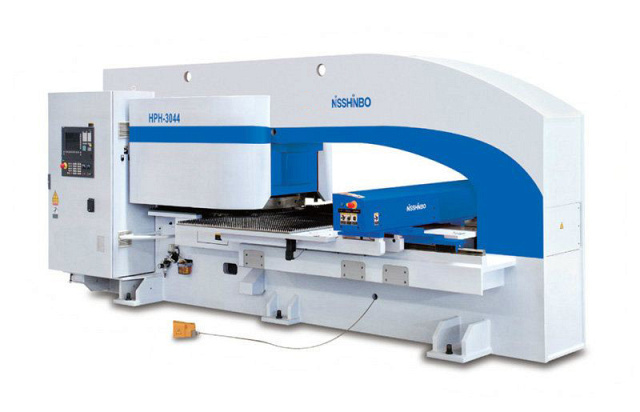

Координатно-пробивной пресс SMD Nisshinbo HPH-3058

Прессы данной серии предназначены для операций вырубки, пробивки и формовки с высокой производительностью и точностью на деталях из металлического листа. Данное оборудование наиболее эффективно на производствах с большой номенклатурой деталей и высокой степенью автоматизации. Среди потребителей этого оборудования – производители металлической мебели, строительных и рекламных конструкций, оборудования для торговли и хранения продуктов, предприятия электротехнической, электронной, автомобильной и других отраслей промышленности. Область применения Приборостроение Электротехническая отрасль Производство металлической мебели Получаемые изделия

Область применения

Среди потребителей этого оборудования – производители металлической мебели, строительных и рекламных конструкций, оборудования для торговли и хранения продуктов, предприятия электротехнической, электронной, автомобильной и других отраслей промышленности. Приборостроение Электротехническая отрасль Производство металлической мебели Получаемые изделия

Схемы обработки

	Пробивка
	Формовочный инструмент
	Формовка

Конструктивные особенности

	Замкнутая конструкция рамы (О-образная) в виде «жёсткой коробки» После сварки проходит термическую обработку для снятия напряжений, что обеспечивает высокую точность пробивных операций. Рама выполнена в современном эргономичном дизайне, её исполнение обеспечивает легкий доступ ко всем внутренним узлам станка.
	Инструментальный барабан Изготовлен компанией Nisshinbo (Япония).
	Гидравлическая система H+L (Германия) Характеризуется высокой точностью изготовления гидравлических компонентов, что обеспечивает длительный срок службы рабочего инструмента, устанавливаемого на прессе, низкую шумность, способствует оптимальному потреблению электроэнергии.
	Индексные станции Приводятся в движение серводвигателем с червячным редуктором, который работает в масляной ванне, что обеспечивает высокую износостойкость узла и точность поворота.
	Конструкция траверсы Позволяет сохранять точность позиционирования и жесткость в течение всего срока службы пресса и обеспечивает высокую скорость перемещения листового материала.
	Сменные направляющие втулки Установленные во всех инструментальных станциях, имеют высокую износостойкость, и обеспечивают длительный срок их инструментального барабана.

Комплектация

Стандартная

	Система ЧПУ Siemens 840DSL
	Инструментальный барабан На 38 инструментов, включая 2 индексные станции.
	Зажимы листа С пневмоуправлением (модель 3044 – 2 зажима, модели 3048, 3058 – 3 зажима) и датчиком наличия листа.
	Пневмоприжимы листа для перехвата по оси X и датчик обнаружения деформации листа

Дополнительная

	Система ЧПУ FANUC Альтернативные системы ЧПУ позволяют получить максимально близкое к требованиям заказчика оборудование и совместить с уже имеющимися станками на производстве.
	Изменение конфигурации инструментального барабана Позволяет подобрать оптимальное количество и конфигурацию инструментальных станций удовлетворяющих потребностям производства.
	Шариковый, либо комбинированный рабочий стол Для перемещения листового металла различной толщины.
	Подъемное устройство для смены инструмента Используется для облегчения замены инструмента станций С, D, E.
	Система автоматической загрузки заготовок Позволяет автоматизировать производство.

Технические характеристики

Характеристика	Значение
Система ЧПУ	Siemens / Fanuc
Номинальное усилие, т	30
Зона обработки, мм	1500 х 5000
Производительность, уд/мин	600
Толщина листа, мм	6,3
Количество инструментальных станций, шт.	26 (36)
Макс. частота ударов (шаг 1 мм, Ø 6 мм), уд/мин	340
Макс. частота ударов (шаг 25,4 мм, Ø 6 мм), уд/мин	215
Макс. скорость перемещения листа, м/мин	102
Макс. скорость вращения инструментального барабана, об/мин	30
Макс. диаметр инструмента, мм	88,9
Управляемые оси, шт.	4 (X, Y, T, C)
Давление воздуха, атм.	0,6
Мощность двигателя, кВт	23
Длина, мм	6100
Ширина, мм	5000
Высота, мм	2200
Вес SMD Nisshinbo HPH-3058, кг	19 000
