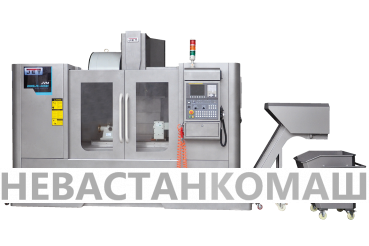

Фрезерный станок Jet JVM-1370L

Описание товара

Фрезерный станок Jet JVM-1370L - это высокоточное оборудование, предназначенное для выполнения различных операций по обработке металла. Он отличается надежностью, точностью и высокой производительностью, что делает его идеальным выбором для промышленных предприятий.

Преимущества

Мощный и надежный двигатель обеспечивает высокую производительность
Высокая точность и плавность хода инструмента
Прочная конструкция обеспечивает долгий срок службы
Простота в использовании и обслуживании
Широкий спектр настроек для различных видов обработки

Назначение

Фрезерный станок Jet JVM-1370L предназначен для фрезерования, сверления, нарезания резьбы и других операций по обработке металла. Он идеально подходит для производства запчастей, прототипирования и других промышленных задач.

Сферы применения

Машиностроение
Авиастроение
Автомобильная промышленность
Энергетика
И другие отрасли, где требуется высокоточная обработка металла

Описание универсального фрезерного станка JVM-1370L

Современные фрезерные станки с ЧПУ JVM-800LA/1000LA/1160L/1370L отличаются гармоничным набором проверенных надежных комплектующих, качественной сборкой и привлекательным дизайном
Станина, колонна, стол шпиндельная бабка выполнены из высокопрочного высококачественного чугуна, подвергнутого искусственному старению для снижения коробления
Прецизионные ШВП и линейные направляющие качения (по 3 шт. на оси X и Y для JVM-800LA/1000LA, по 4 шт. - для JVM-1160L/1370L) выполнены по самым высоким стандартам ведущими тайваньскими, японскими и немецкими производителями
Опционально можно оснастить станки системами измерения, поворотными столами (4-я ось)

Стандартная комплектация станка JVM-1370L

Система ЧПУ Fanuc 0i
Подключение 400В
Мотор шпинделя 11/15 кВт
Обороты шпинделя 8000 об/мин
Конус шпинделя BT40
Инструментальный магазин на 24 инструмента
Автоматический стружечный конвейер
Тележка для стружки
Система охлаждения
Магнитный мультирежимный маховик ручного управления перемещениями
Система подачи СОЖ
Пистолет для ручной подачи сжатого воздуха
Система централизованной смазки
Лампа освещения рабочей зоны
Кабинетная защита
Электрозамок двери
Подвижный пульт управления
Сигнальный фонарь указания режимов работы
Ящик с инструментом для технического обслуживания
Регулируемые установочные опоры
Руководство по эксплуатации

Опции:

Система ЧПУ Siemens 828D
Конус шпинделя BT50, HSK и др.
Обороты шпинделя до 15000 об/мин
Система подачи СОЖ вокруг шпинделя
Система подачи СОЖ через шпиндель/инструмент 3-4 бар
Система подачи СОЖ через шпиндель/инструмент 30 бар
Система масляного охлаждения шпинделя
Прямой привод мотор-шпиндель
Инструментальный магазин на 30 инструментов
Станки без инструментального магазина и стружечного конвейера
Макс. скорость подачи до 48 м/мин
4-я/5-я ось (поворотный/поворотно-наклонный стол)
Двухскоростной редуктор ZF-Duoplan Gearbox
Маслоотделитель
Системы контроля Renishaw/Hexagon
Shop Mill для системы с ЧПУ Siemens
Направляющие скольжения/качения
Возможны другие изменения комплектаций по согласованию с клиентом

Особенности Jet JVM-1370L

Современные фрезерные станки с ЧПУ серии JVM отличаются проверенными и надежными комплектующими, качественной сборкой и привлекательным дизайном. Дополнительные линейные направляющие качения по осям X, Y. Широкий выбор различных систем охлаждения, в том числе подача СОЖ через инструмент с помпами высокого давления. Возможность заказа станка с повышенными оборотами шпинделя, с 4-й и 5-й осью (поворотными столами). Можно оснастить станки прямым приводом мотор-шпиндель, направляющими скольжения, 2-х скоростным редуктором ZF-Duoplan Gearbox (Германия) для увеличения крутящего момента. Готовы к заказу комплектации с -моторами для максимально точного и быстрого перемещения.
Системы ЧПУ и привода безусловных лидеров Siemens (Германия) и Fanuc (Япония).
Шпиндели POSA и KENTURN (Тайвань).
Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
Высокоскоростные инструментальные магазины, пневматические и гидравлические поворотные столы - тайваньских и европейских производителей.
Станины, колонны и столы выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon.

Напряжение	400 В
Размеры стола XxY, мм	1480х700
Макс. перемещения XxYxZ, мм	1300х700х850
Т-образные пазы, размер/кол-во/расстояние, мм/шт/мм	18/5/125
Макс. нагрузка на стол, кг	1000
Расстояние шпиндель-стол, мм	105-955
Расстояние шпиндель-стойка, мм	550
Направляющие	качения
ШВП X/Y/Zх шаг резьбы, мм	45х10
Частота вращения вертикального шпинделя, об/мин	6000
Конус вертикального шпинделя	BT50
Инструментальный магазин	горизонтальный (рука)
Кол-во позиций инструментального магазина	24
Макс. масса Jet JVM-1370L инструмента, кг	15
Макс. размеры инструмента /длина, мм	105-220/350
Время смены инструмента, сек	2,5
Точность позиционирования, мм	0,010
Повторяемость, мм	0,006
Макс. скорость подачи, м/мин	24
Объем бака СОЖ, л	150
Обьем бака смазки, л	2
Мощность шпинделя, кВт	15/18,5
Макс. крутящий момент по осям X, Y, Z, Нм	22
Длина, мм	5040
Ширина, мм	2900
Высота, мм	3370
Масса, кг JVM-1370L	12000
