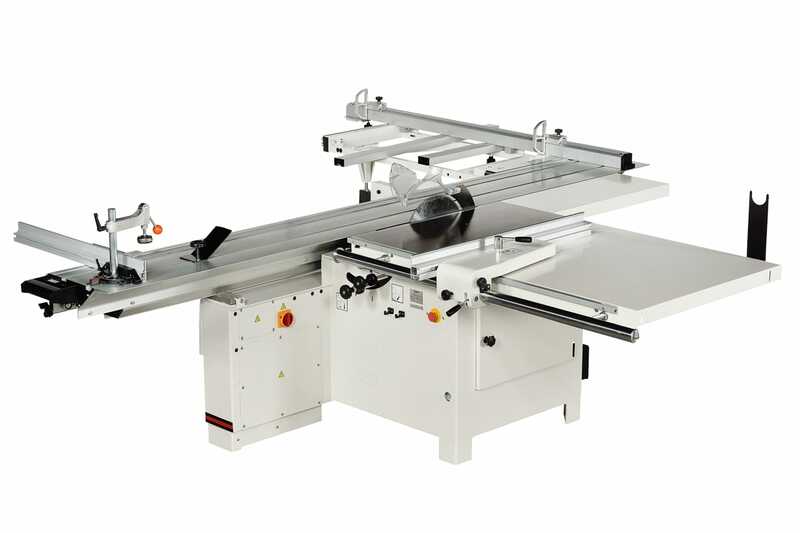

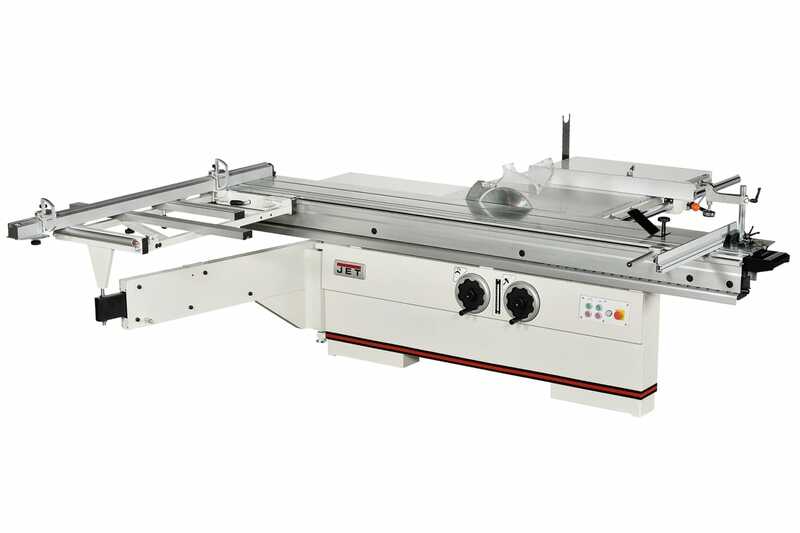

JET JTSS-3200HD Форматно-раскроечный станок

Код товара: 103423

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: Jet (Швейцария)

Сертификат: Официальный дилер

Описание
Файлы
Отзывы
Доставка

Особенности:

Вспомогательный электродвигатель для привода подрезного диска
Система быстрого торможения двигателя после выключения
Пильный модуль из чугунного литья
Регулировка наклона пильного диска
Регулировка глубины пропила
Рабочий стол из чугунного литья
Съемный расширитель рабочего стола из стального листа справа
Съемный удлинитель рабочего стола из стального листа
Регулируемый параллельный упор с эксцентриковым зажимом и со вспомогательной рукояткой точной настройки
Подвижный стол из алюминиевого профиля
Съемный расширитель подвижного стола с телескопической опорой
Эксцентриковый прижим заготовки для фиксации на подвижном столе
Поворотный упор подвижного стола с угловой разметкой
Телескопический поворотный упор расширителя подвижного стола с угловой разметкой

JTSS-3200HD — форматно-раскроечный станок для работы с крупными ламинированными панелями в режиме повышенных нагрузок. Имеет массивную усиленную конструкцию с большим запасом прочности. Штатно укомплектован кареткой и ее расширителем с телескопической опорой. Расширитель оборудован раздвижным телескопическим упором с откидными башмаками-фиксаторами. Для работы с небольшими деталями непосредственно на подвижный стол устанавливается поворотный упор меньшего размера.

Станок имеет два шпинделя для установки основного (до 355 мм) и подрезного (120 мм) дисков. Каждый из них приводится от собственного электродвигателя через трехскоростную ременную передачу. Ступени регулировки частоты вращения одинаковые: 3000, 4000 и 5000 об/мин. Конструкция пильных узлов обеспечивает простую и точную настройку для совмещения плоскостей реза, а также стабильность выполненных настроек.

В комплект поставки входят расширитель и удлинитель основного чугунного стола, а также параллельный упор на цилиндрической стальной направляющей. Диапазон его регулировки позволяет распиливать заготовки шириной до 1340 мм. Планка упора установлена на массивном литом основании с регулировочными рукоятками точной подстройки и эксцентриковым фиксатором.

JTSS-3200HD — мощный, производительный и точный в работе станок, подходящий как для мелкосерийного, так и для промышленного производства изделий из ламинированных панелей. В комплект его поставки входит все необходимое для работы – докупить потребуется только пильные диски.

Технические характеристики

Потребляемая (выходная) мощность двигателя, кВт	7,5 (5,6) кВт
Частота вращения пильного диска на холостом ходу, об/мин	3000, 4000 и 5000 об/мин
Потребляемая (выходная) мощность двигателя подрезного диска, кВт	1,0 (0,75) кВт
Частота вращения подрезного диска на холостом ходу, об/мин	3000, 4000 и 5000 об/мин
Внешний (посадочный) диаметр пильного диска, мм	355 (30) мм
Внешний (посадочный) диаметр подрезного диска, мм	120 (20) мм
Угол наклона пильного диска	0-45º
Максимальная глубина пропила под углом 0° и 45°, мм	105 и 70 мм
Размеры рабочего стола (ДхШ), мм	896х540 мм
Удлинение рабочего стола (ДхШ), мм	830х320 мм
Расширение рабочего стола справа (ДхШ), мм	896х950 мм
Максимальная ширина заготовки при пилении с параллельным упором справа, мм	1340 мм
Размеры подвижного стола (ДхШ), мм	3200х395 мм
Расширение подвижного стола (ДхШ), мм	730х1255 мм
Максимальная ширина до ограничителя торцевого упора подвижного стола, мм	1965-3500 мм
Ход подвижного стола (каретки), мм	3400 мм
Максимальная длина распила на подвижном столе, мм	3400 мм
Диаметр вытяжного штуцера, мм	100 мм
Напряжение, В	400
Страна производителя	Тайвань
Длина, мм	3200
Ширина, мм	3565
Высота, мм	1200
Масса JET JTSS-3200HD, кг	700

Комплектация

Вспомогательный электродвигатель для привода подрезного диска
Система быстрого торможения двигателя после выключения
Пильный модуль из чугунного литья
Регулировка наклона пильного диска
Регулировка глубины пропила
Рабочий стол из чугунного литья
Съемный расширитель рабочего стола из стального листа справа
Съемный удлинитель рабочего стола из стального листа
Регулируемый параллельный упор с эксцентриковым зажимом и со вспомогательной рукояткой точной настройки
Подвижный стол из алюминиевого профиля
Съемный расширитель подвижного стола с телескопической опорой
Эксцентриковый прижим заготовки для фиксации на подвижном столе
Поворотный упор подвижного стола с угловой разметкой
Телескопический поворотный упор расширителя подвижного стола с угловой разметкой
