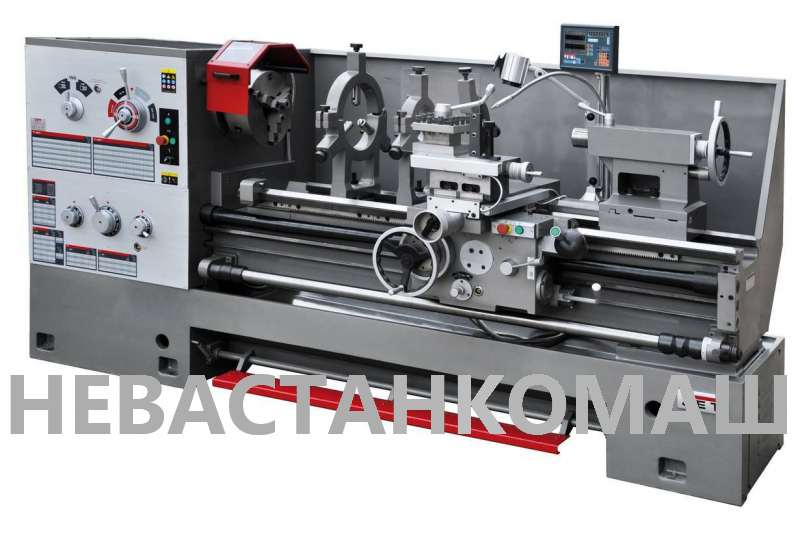

Токарно-винторезный станок серии ZH JET GH-2640 ZH DRO (50000780T)

Новинка

Код товара: 2565

Под заказ

5.0 (голосов 333 / просмотров 711)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: Jet (Швейцария)

Сертификат: Официальный дилер

Модель станка	GH-2640 ZH DRO RFS
Ø обточки	Ø660
РМЦ	1015
мотор, Вт	7,5
вольт	400
масса,кг	3200

Описание
Характеристики
Файлы
Отзывы
Доставка

Токарно-винторезный станок серии ZH JET GH-2640 ZH DRO - это надежное и мощное оборудование, которое предназначено для обработки различных металлических деталей. Он отличается высокой точностью и производительностью, что делает его незаменимым помощником на производстве.

Преимущества

Высокая точность обработки
Мощный и надежный двигатель
Простота в использовании
Наличие цифровой системы управления DRO для удобства работы
Широкий набор функций и настроек для различных видов обработки

Особенности

Максимальный диаметр обработки: 400 мм
Максимальная длина обработки: 1000 мм
Система охлаждения для предотвращения перегрева
Компактный и прочный корпус
Возможность установки дополнительного оборудования

Назначение и сферы применения

Токарно-винторезный станок серии ZH JET GH-2640 ZH DRO идеально подходит для производства запчастей, обработки металлических труб и других металлических изделий. Он широко используется в автомобильной, аэрокосмической и других промышленностях, где требуется высокая точность и качество обработки. Токарно-винторезный станок JET GH-2640ZH DRO RFS предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.

Особенности конструкции

Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
Массивная станина станка из серого чугуна
Закаленные и отшлифованные направляющие станины
Передняя бабка с электромеханической муфтой
Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
Механизм привода шпинделя постоянно работает в масляной ванне
Съемный мостик станины, gap
Коробка передач позволяет нарезать резьбу без замены шестерен
Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
Толчковый режим работы шпинделя
Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
Регулировка зазоров направляющих при помощи клиновых планок
Централизованная система подачи смазки продольного суппорта
Регулируемая в поперечном направлении задняя бабка для обточки конусов
Пятипозиционный управляющий вал с кулачками

Стандартная комплектация

3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
4-х кулачковая планшайба Ø400 мм
Планшайба Ø630 мм, планшайба Ø250 мм
4-х позиционный резцедержатель с фиксатором
Вращающийся упорный центр МК-5
Упорный центр МК-5
Переходная втулка Ø113/МК-5
Подвижный и неподвижный люнеты
Поддон для сбора стружки
Задняя защитная стенка
Защитный экран патрона с концевым выключателем
Ножной тормоз шпинделя с концевым выключателем
УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
Система подвода СОЖ
Галогенная лампа местного освещения
Вал управления с регулируемыми кулачками (отключение продольной подачи)
Концевой упор продольного перемещения
Регулируемые опоры станины

Технические характеристики GH-2640ZH DRO

Характеристика	Значение
Диаметр обточки над станиной	660 мм
Макс. диаметр вращения, gap (съёмный мостик)	870 мм
Диаметр обточки над поперечным суппортом	420 мм
Длина съёмного мостика	240 мм
Расстояние между центрами	1015 мм
Частота вращения шпинделя, 12	36 - 1600 об/мин
Конус шпинделя	Ø113 мм 1:20
Присоединение шпинделя, Саmlоск	D1-8 (DIN 55029)
Проходное отверстие шпинделя	105 мм
Продольная подача, 65	0,063 - 2,25 мм/об
Поперечная подача, 65	0,027 - 1,07 мм/об
Метрическая резьба, 22	1 - 14 мм
Дюймовая резьба, 26	28'' - 2'' TPI
Модульная резьба, 18	0,5 - 7 МP
Питчевая резьба, 24	56 - 4 DP
Макс. размер резца	25 х 25 мм
Ход поперечного суппорта	310 мм
Ход верхнего суппорта	145 мм
Ускоренное перемещение продольного суппорта	4,5 м/мин
Ускоренное перемещение поперечного суппорта	2,0 м/мин
Пиноль задней бабки	МК-5
Ход пиноли задней бабки	150 мм
Рабочий диаметр неподвижного люнета 1	20 - 125 мм
Рабочий диаметр неподвижного люнета 2	100 - 240 мм
Рабочий диаметр подвижного люнета	20 - 100 мм
Ширина направляющих поперечного суппорта	135 мм
Расстояние между направляющими	405 мм
Выходная мощность	7,5 кВт / S₁ 100%
Потребляемая мощность	12,0 кВт / S₆ 40%
Габаритные размеры (ДхШхВ)	2500 х 1280 х 1450 мм
Масса JET GH-2640ZH DRO	3330 кг

Особенности GH-2640ZH DRO

	Может работать с большими заготовками Для этого в конструкции предусмотрен патрон Ø250мм с прямыми/обратными кулачками и отверстием шпинделя Ø80мм.
	Точная и аккуратная работа 4-х позиционный резцедержатель с фиксатором надежно закрепит деталь для обработки.
	Продуманный механизм Полноразмерная коробка подач токарно-винторезного станка Jet GH-1640 ZX DRO позволяет нарезать различную резьбу без замены шестерен.
	Надежное оборудование Централизованная система смазки продольного суппорта значительно продлевает срок службы всей системы.
