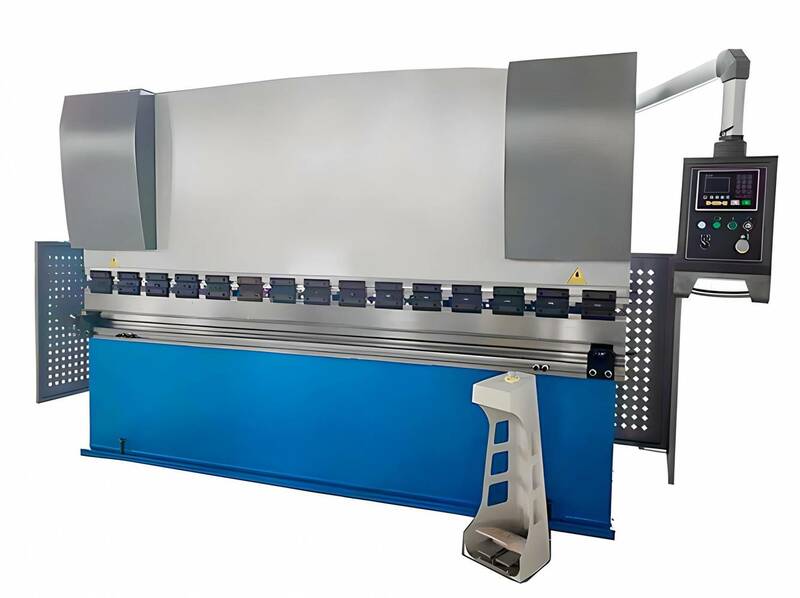

Гидравлический листогибочный пресс FABTEC PBH80/2500 с ЧПУ E22

Код товара: 101547

На складе: 2 шт.

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: FABTEC

ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ FABTEC

Больше 500 единиц оборудования в наличии.
Склад в Московской области (Шереметьево)
Поможем с доставкой по РФ.
Отгрузка в день оплаты.

Описание
Отзывы
Доставка

Особенности

• Гидравлический листогибочный пресс PBH80/2500 с ЧПУ E22, марка FABTEC применяется для гибки металлических заготовок с усилием до 80 тонн;

• Прошедшая термическую обработку конструкция пресса отличается надежностью и износостойкостью;

• Установлена надёжная гидравлическая система Bosch-Rexroth с компонентами от мировых производителей. Синхронизация работы гидроцилиндров происходит через торсионный вал. Такой простой и надежный способ позволяет обеспечить высокую точность работы пресса;

• Предусмотрена защита от несанкционированного проникновения в зону заднего упора. При открытии задней стенки срабатывает концевой выключатель безопасности;

• Система управления E22 — удобное и функциональное решение для листогибочных прессов, поддерживающее управление двумя осями (X и Y). Контроллер обеспечивает настройку ограничений хода, отображение текущего положения с точностью 0,1 мм и возможность программирования до 30 последовательностей гибки с 15 шагами каждая;

• Реализована функция корректировки угла без сложных расчетов, а также выбор системы измерения (мм/дюймы). Доступны ручной и автоматический режимы работы, а интуитивный интерфейс с тремя рабочими страницами (одношаговый, многошаговый, параметры) упрощает эксплуатацию.

Рекомендации

• Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Система управления E22:

Функциональная и современная система управления, подходящая для широкого спектра задач. Отличается удобством и эргономикой, эффективно работает при разной степени загрузки. Позволяет сохранять и оптимизировать операции гибки, а также быстро воспроизводить их без потери времени.

Ключевые функции:

Задание предельных значений (ограничение перемещения траверсы и заднего упора)
Регулировка времени выдержки
Индикация положения заднего упора с точностью до 0.1 мм
Отображение координат осей X и Y
Поддержка пошагового программирования
Возможность ручного режима управления
Память на 30 программ, каждая до 15 шагов гиба
Ввод угла гибки в градусах с функцией корректировки без ручного пересчёта параметров
Переключение между метрической и дюймовой системами измерения

Пример профилей, получаемых при использовании гибочного пресса (в зависимости от инструмента):

Пример инструмента для прессов с усилием 80 тонн (форма инструмента может меняться в зависимости от партии станков):

Технические характеристики

Характеристика	Значение
Контроллер	E22
Производитель	FABTEC
Код номенклатуры	54314
Страна-производитель	КНР
Рабочая длина, мм	2500
Усилие, т	80
Расстояние между колоннами, мм	2000
Глубина подачи (зёв), мм	250
Оси	2 (Y, X)
Ход, мм	120
Просвет, мм	380
Ширина стола, мм	190
Тип двигателя для регулировки ползуна	GS6324-4
Мощность двигателя для регулировки ползуна, кВт	0.18
Тип двигателя для регулировки заднего упора	YS7124-4
Мощность двигателя для регулировки заднего упора, кВт	0.37
Тип масляного насоса	NT2-G16F
Подача масляного насоса, мл/об	16
Давление масляного насоса, МПа	31.5
Электропитание, В/Гц	3x380/50
Мощность двигателя, кВт	7.5
Длина, мм	2900
Ширина, мм	1650
Высота, мм	2250
Вес FABTEC PBH80/2500, кг	4800
