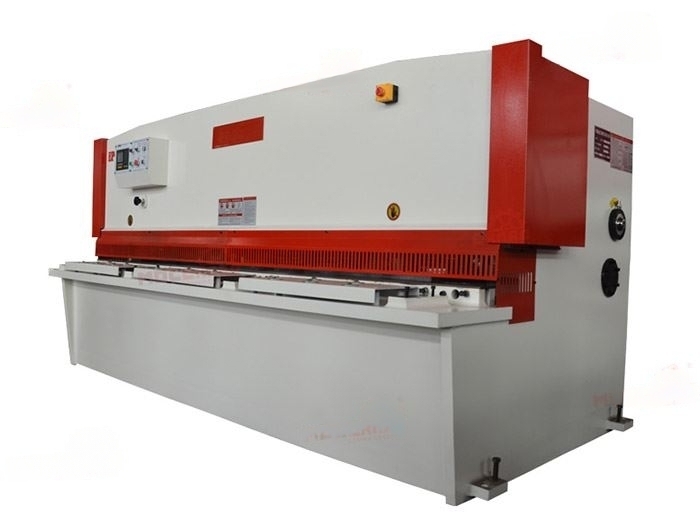

Гидравлическая гильотина FABTEC QC12Y 4x2500 с ЧПУ Е21S

Код товара: 101490

На складе: 2 шт.

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: FABTEC

ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ FABTEC

Больше 500 единиц оборудования в наличии.
Склад в Московской области (Шереметьево)
Поможем с доставкой по РФ.
Отгрузка в день оплаты.

Описание
Отзывы
Доставка

Особенности

• Гидравлическая гильотина QC12Y - 4x2500 предназначена для точной и быстрой резки металлических листов толщиной до 4 мм;

• Жёсткая цельносварная конструкция обеспечивает высокую надёжность станка при работе. Установлена надёжная гидравлическая система, которая включает блок клапанов давления, блок клапанов синхронизации, блок клапанов подачи Bosch-Rexroth (Германия), масляной насос SUMITOMO (Япония);

• Верхняя балка при выполнении реза движется по дуге (принцип качающейся балки), что позволяет более точно резать металл, чем при движении балки по прямолинейной траектории;

• Для удобного размещения заготовки на столе станок оснащён специальными шариковыми вставками. Для точного позиционирования есть теневая подсветка линии реза;

• Для безопасной работы предусмотрены защитные решётки, которые закрывают прижимные цилиндры, и барьеры, ограничивающие доступ в опасную зону сзади.

Рекомендации

• Гильотины для металла применяется для продольного и поперечного раскроя черного и цветного листового металла, нержавейки и оцинковки, без повреждения поверхности.

Стандартная комплектация:

Управление ESTUN E21S
Рабочий стол с шариками
Передние поддерживающие опоры (мин. 3 шт.) L=800
Привод заднего упора электро-механический
Управление задним упором с электроприводом, точность позиционирования упора ± 0.1 мм
Дистанционная педаль управления
Набор режущего инструмента (верхний и нижний)
Комплект инструмента для наладки гильотины
Руководство по эксплуатации на русском языке

Контроллер ESTUN E21S

Контроль перемещения заднего упора
Контроль количества циклов
Контроль конечного положения
Возвращение в исходное положение
Автоматический поиск начальной точки
Сохранение и восстановление параметров
Быстрая индексация позиции
Память на 40 программ по 25 шагов в каждой
Защита от внезапного выключения питания

Конструкция гидравлической гильотины QC12Y

Масляный бак и гидравлический блок Подсветка Поворотная балка Панель управления Главный цилиндр Быстрое возвращение цилиндра Защитный барьер Редуктор заднего упора Зев Задний упор
Верхний нож Нижний нож Рабочий стол
Вид гильотины QC12Y

* Значение толщины металла (для всех гильотин, кроме Mazanek GM) указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом кратковременной прочности σ_В, который не должен превышать 400 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании Невастанкомаш.

Технические характеристики

Характеристика	Значение
Производитель	FABTEC
Код номенклатуры	45035
Страна-производитель	КНР
Рабочая длина, мм	2500
Толщина металла, мм	4
Количество ходов, шт/мин	18
Угол резки, °	1° 30' °
Настройка заднего упора, мм	20 – 600
Мощность двигателя, кВт	4
Длина, мм	3350
Ширина, мм	1600
Высота, мм	1500
Размер упаковки, мм	3300x1600x1900
