Фуговально-рейсмусовый станок OSTERMANN FS 41N

Предназначен для прямолинейного одностороннего строгания пласти и кромок заготовок с целью получения базовой поверхности для дальнейшей обработки. Идеально подходит для предприятий и цехов по производству столярно-строительных изделий, мебели и других деревообрабатывающих производств. Область применения

Область применения

Идеально подходит для предприятий и цехов по производству столярно-строительных изделий, мебели и других деревообрабатывающих производств.

Схемы обработки

	Фугование
	Рейсмусование с автоподачей

Конструктивные особенности

	Вертикальный подъем столов Удобное и быстрое поднятие столов трансформирует станок из фуговального в рейсмусовый. Вертикальный подъем 2-х столов гарантирует точность размеров при многократной переналадке станка.
	Литые чугунные столы Литые шлифованные чугунные столы длиной 1800 мм с ребрами жесткости отлично гасят вибрацию и служат надежной базой для заготовки. Удаление стружки через круглое эксгаустерное отверстие Ø 120 мм.

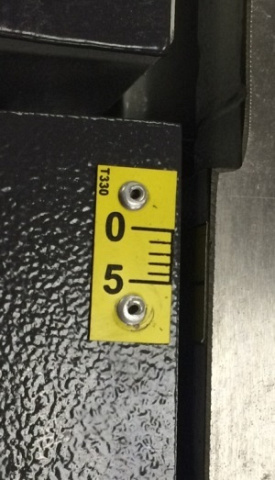

	Регулировка стола Удобное и быстрое выставление на нужную глубину строгания с помощью рычага по шкале.

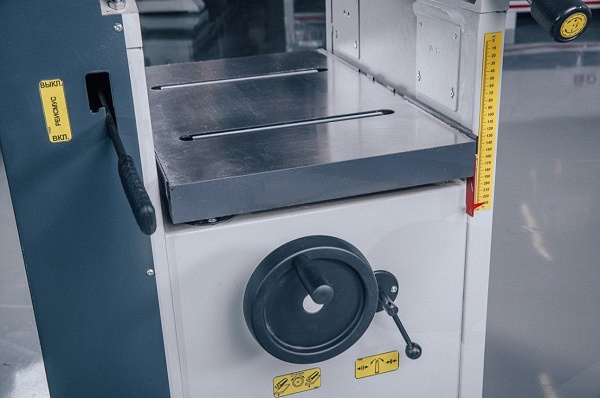

	Рейсмусовый узел Выставление на толщину обработки с помощью маховика по линейке. Фиксация стола с помощью рычага. Ролики в столе (мод. FS 41N) обеспечивают легкое скольжение заготовки и имеют регулировку по высоте вылета. Чугунный рейсмусовый стол с ребрами жесткости перемещается с помощью массивной центральной опоры. Для дополнительной жесткости стола установлена стальная опора.

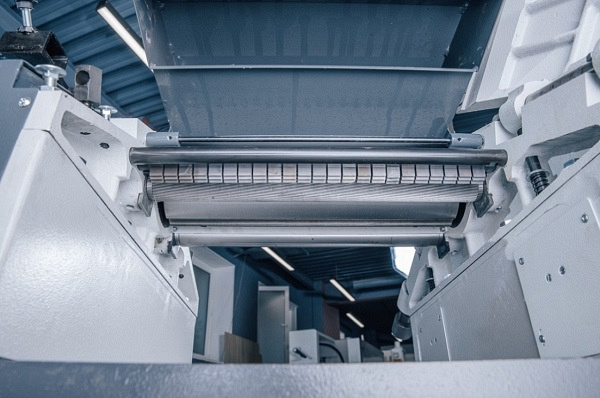

	Вальцы подачи Подача заготовки при помощи рифленого вала с косыми насечками. На выходе гладкий стальной вал. Когтевая защита предотвращает выброс заготовки.
	Привод подачи рейсмусового узла Осуществляется посредством зубчатой и цепной передачи. При работе на фуговальном узле привод вальцов отключается посредством рычага.

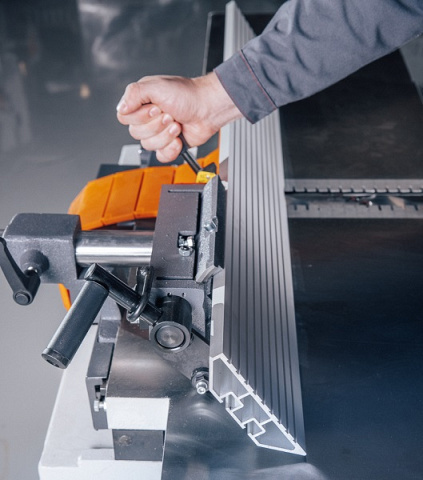

	Профессиональная направляющая линейка Поставляется в комплекте. В отличие от стандартной линейки легко перемещается по мощной цилиндрической направляющей. Линейка не царапает стол за счет удобного и легкого перемещения на колесиках. Удобный наклон до 45° с выставлением по угловой шкале позволяет снимать фаску под нужным углом. Гибкая защита закрывает ножевой вал за линейкой, что делает работу на станке еще более безопасной – норматив СЕ.

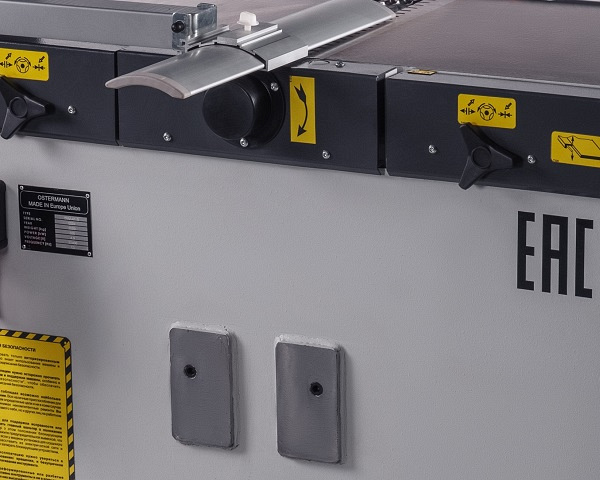

	Откидная защита ножевого вала Надежно закрывает вал и жестко фиксируется, что обеспечивает безопасность работы оператора. Соответствует нормам безопасности СЕ.

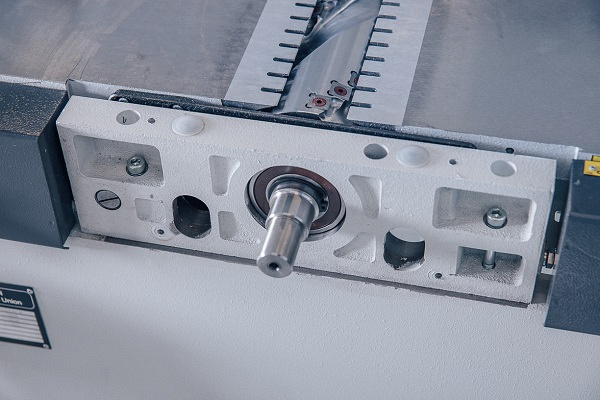

	Крепление ножевого вала Находится в литом чугунном корпусе, в котором все посадочные отверстия автоматически обрабатываются на фрезерном центре с ЧПУ за один установ. Этим обеспечивается отсутствие даже малейших вибраций и достигаются превосходные результаты фугования.
	Кнопки включения / выключения Расположены на передней части станка. Электрокомпоненты ведущего австрийского производителя – компании РСЕ ELECTRIC.

Комплектация

Дополнительная

	Боковая профессиональная линейка Линейка надежно закреплена на кромке стола станка, что позволяет разместить станок в небольшом помещении поставив его вплотную к стене.
	Сверильно-пазовальное устройство Опционально станок можно оснастить сверлильно-пазовальным устройством с универсальным патроном WESTCOTT и использовать как 3-х операционный. База для установки сверлильно-пазовального устройства подготовлена на станке, поэтому дооснащение возможно в любое время.

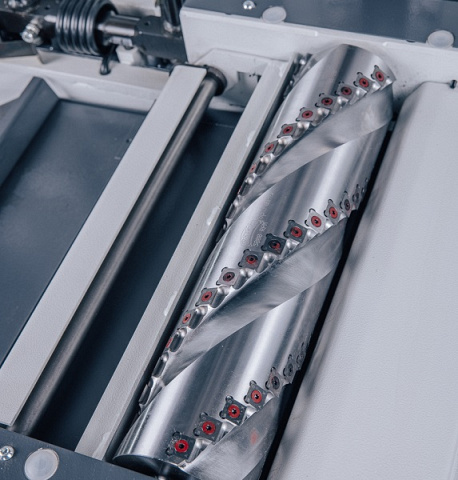

	Спиральный ножевой вал SOFT-FORCE

Технические характеристики

Характеристика	Значение
Ширина обработки, мм	410
Толщина обработки, мм	4 - 225
Размер фуговальных столов, мм	1800 х 410
Длина фуговальных столов, мм	1800
Размер рейсмусового стола, мм	700 х 406
Макс. толщина снимаемого слоя при фуговании, мм	5
Макс. толщина снимаемого слоя при рейсмусовании, мм	4
Макс. толщина снимаемого слоя, мм	5
Диаметр ножевого вала, мм	100
Установленная мощность, кВт	4
Частота вращения ножевого вала, об/мин	4500
Мощность электродвигателя, кВт	4
Количество ножей ножевого вала, шт.	4
Скорость подачи при рейсмусовании, м/мин	8 (6 и 12)*
Размеры алюминиевой линейки, мм	1100 х 115
Тип ножевого вала	четырехножевой
Длина, мм	1800
Ширина, мм	740
Высота, мм	1000
Вес OSTERMANN FS 41N, кг	340
