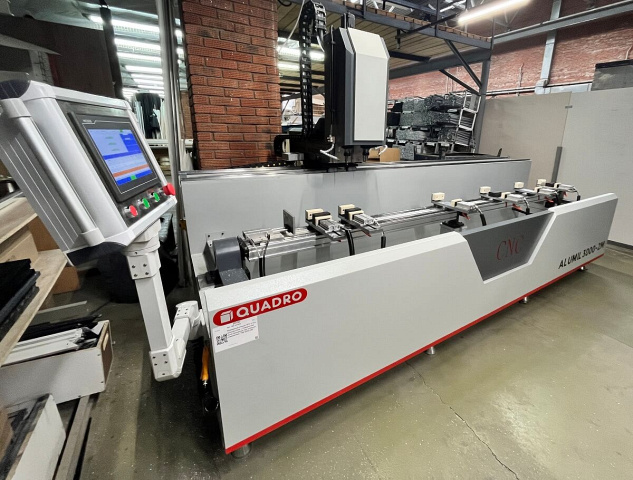

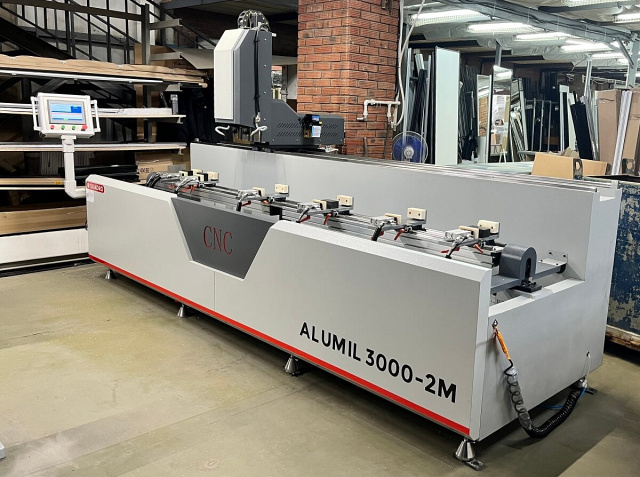

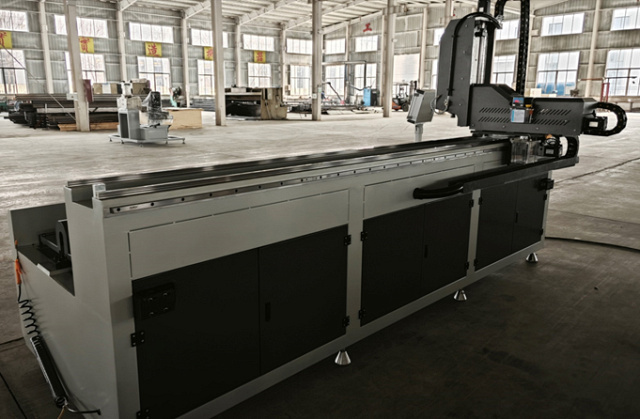

Фрезерный станок ЧПУ с двумя шпинделями и поворотным пневмостолом TM 3000-2М

Оборудование применяется в багетном, дверном, оконном производстве, производстве оборудования.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Оборудование применяется в багетном, дверном, оконном производстве, производстве оборудования.

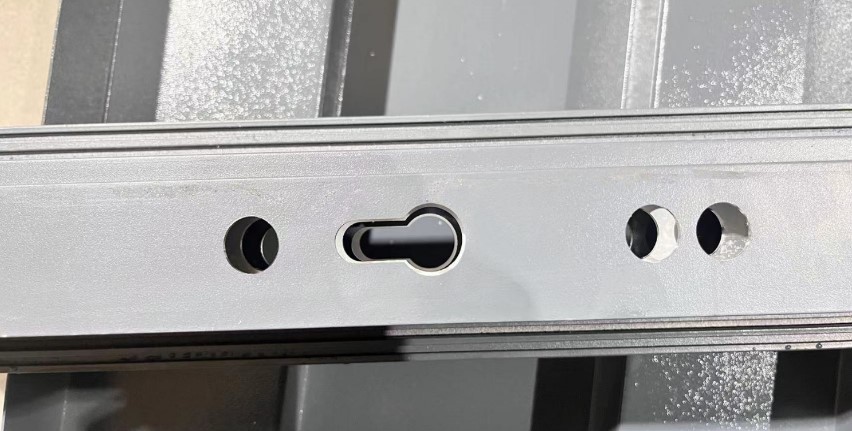

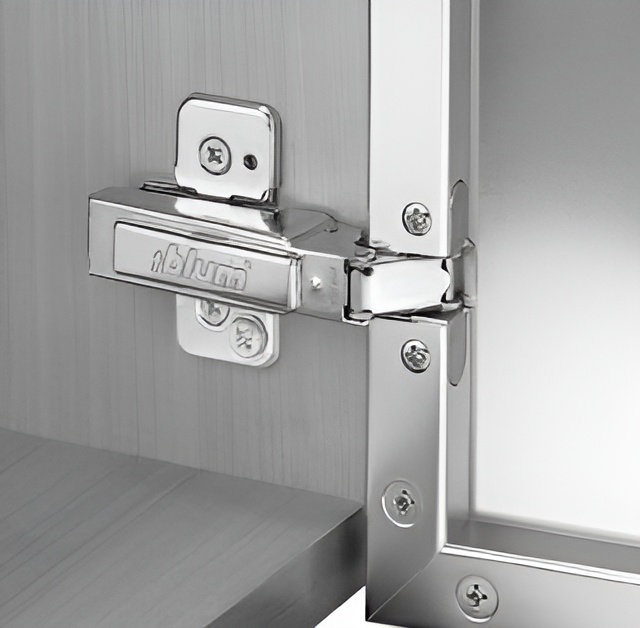

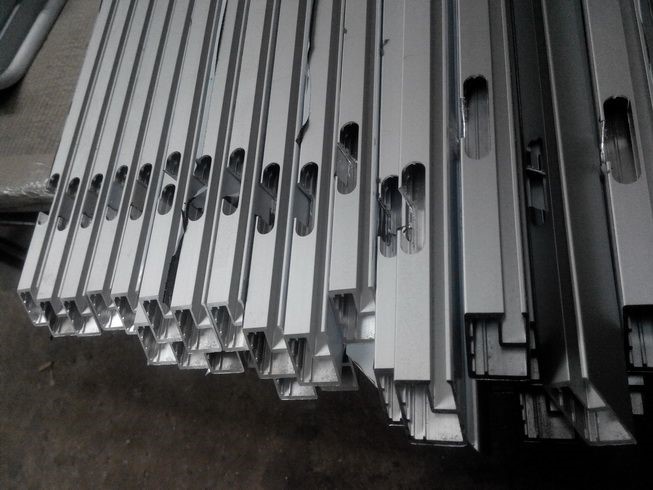

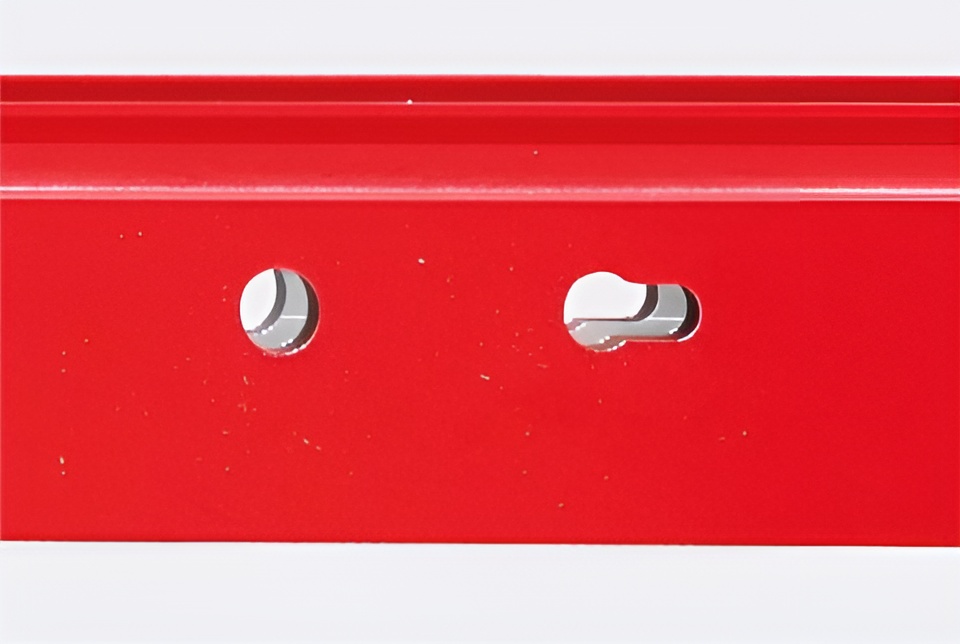

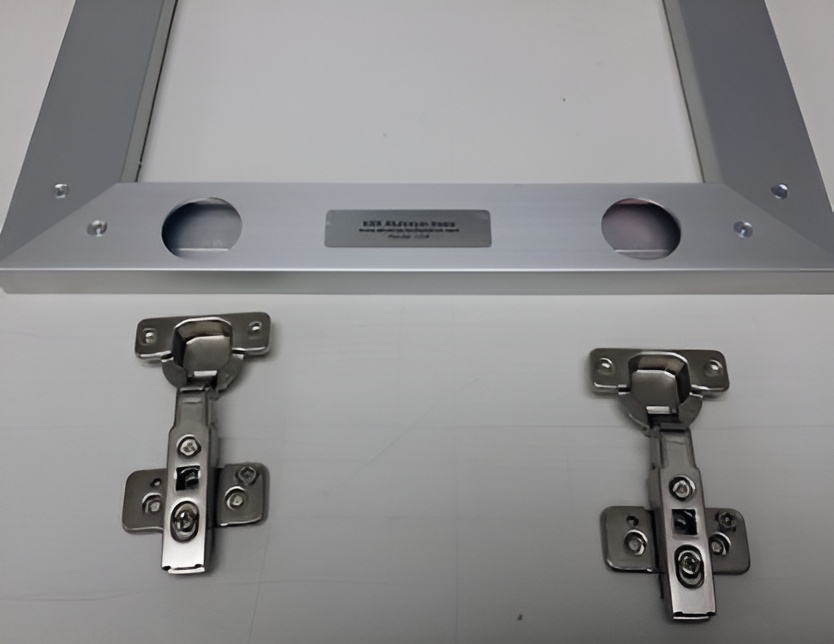

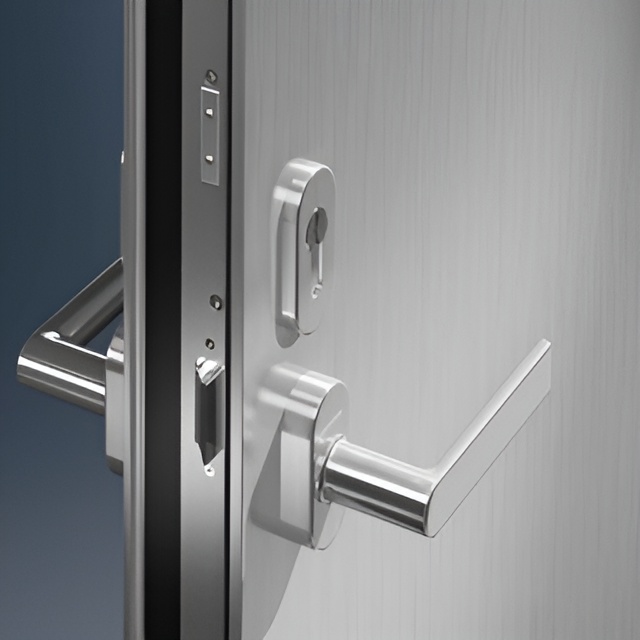

Получаемые изделия

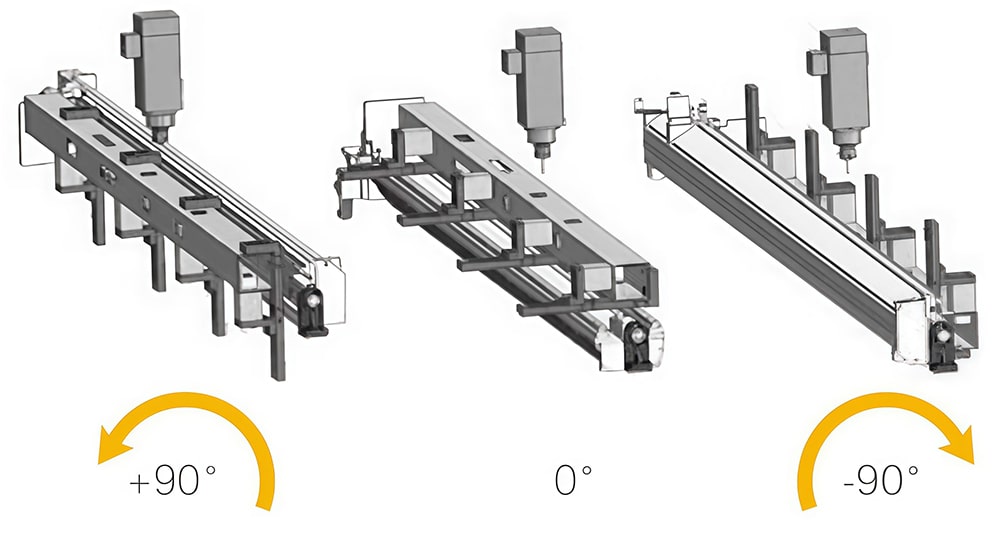

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

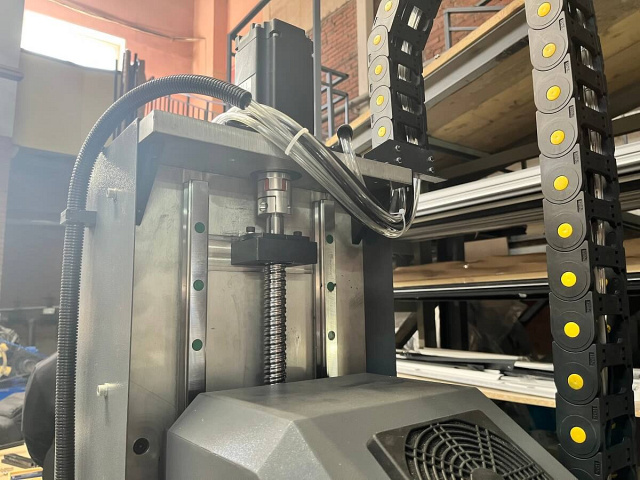

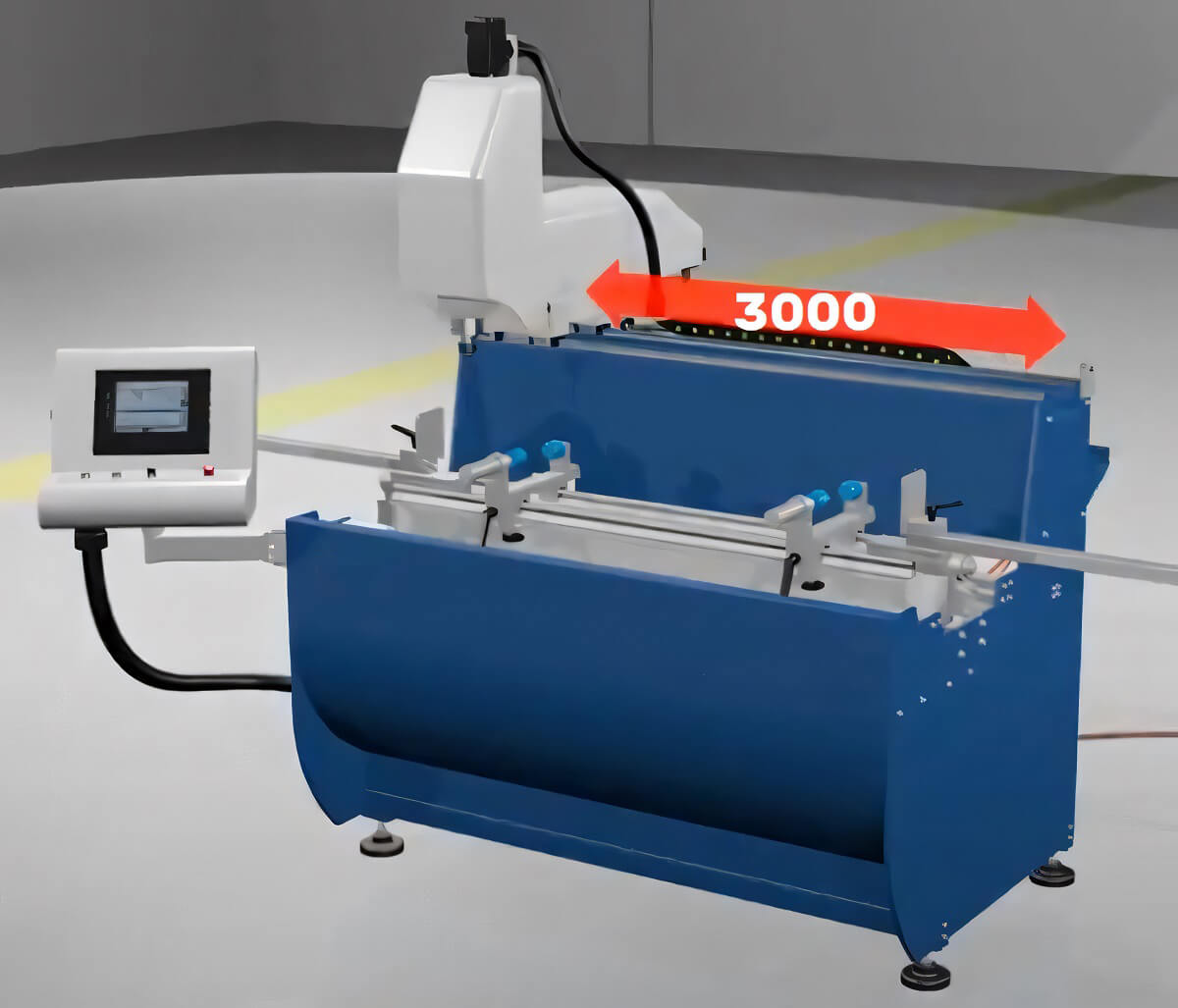

	Перемещение фрезерного узла
	Поворотная ось зажимов заготовки пневматическая Суппорт зажимов для фиксации заготовки имеет поворотную ось, которая позволяет производить фрезерование на трех плоскостях заготовки за одну установку без перенастройки. Поворот приводится в действие при помощи пневматики +90°, 0°, - 90°.

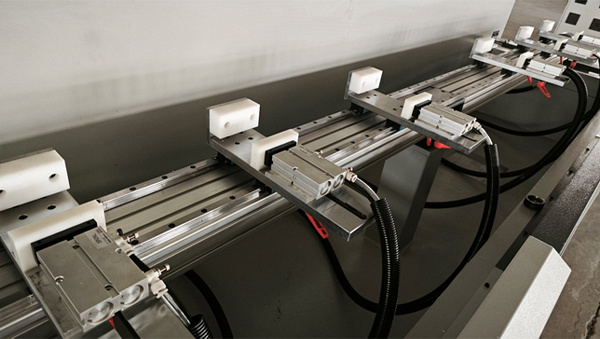

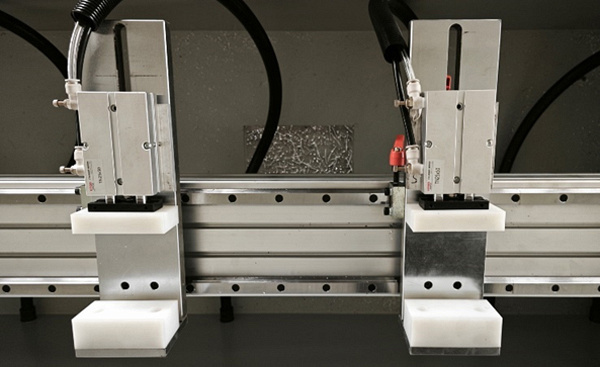

	Удержание заготовки Заготовка устанавливается на подвижные зажимы, которые перемещаются по направляющим. Фиксация заготовки осуществляется при помощи пневмоцилиндров. В комплекте со станком установлены 6 шт.
	Система управления RED SEA Простая и надежная система управления. Возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Наличие интерфейсов USB, значительно повышает удобство подключения различных внешних устройств.

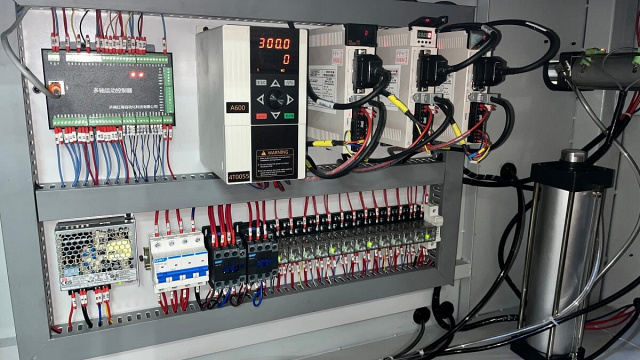

	Электрокомпоненты Шкаф управления станком оснащен всеми необходимыми комплектующими скомпонованными отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.

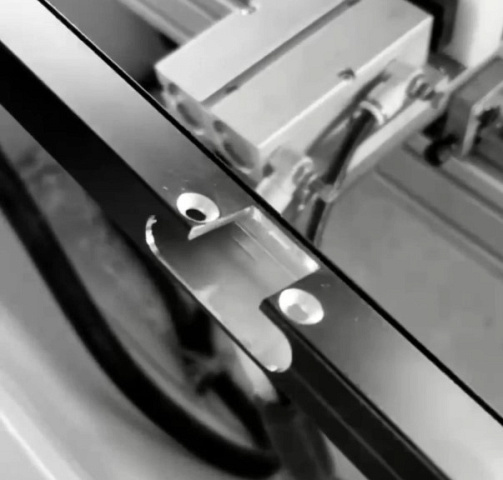

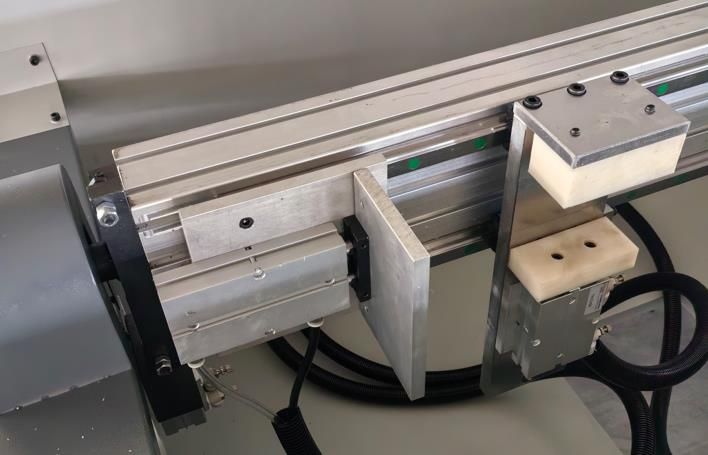

	Торцевой упор Для позиционирования заготовки предусмотрен подвижный пневматический упор. Такая конструкция позволяет после зажима заготовки высвободить торец заготовки для его дальнейшей обработки.

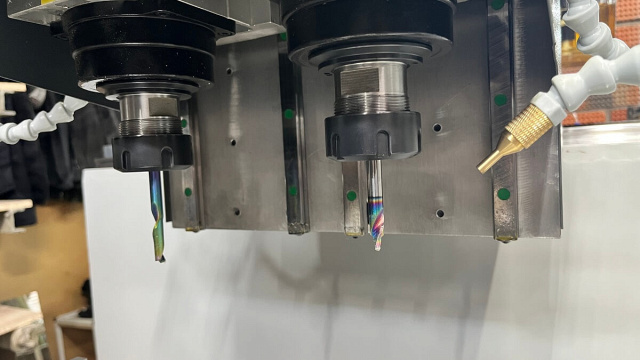

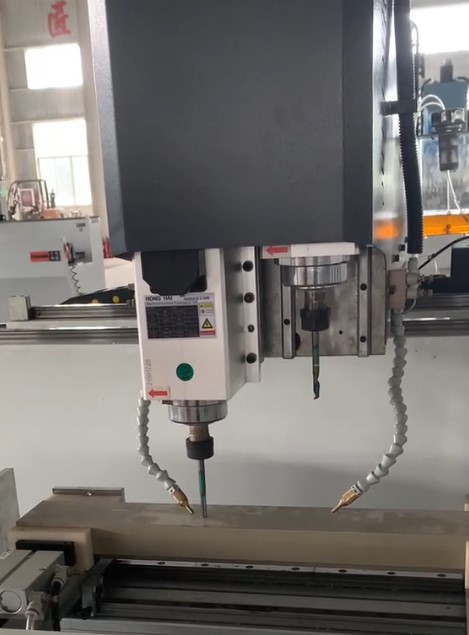

	Шпиндель Два шпинделя мощностью 4,5 кВт позволяют работать 2 разными инструментами и обрабатывать заготовку за одну установку без необходимости замены фрез. Частота вращения 18 000 об/мин.

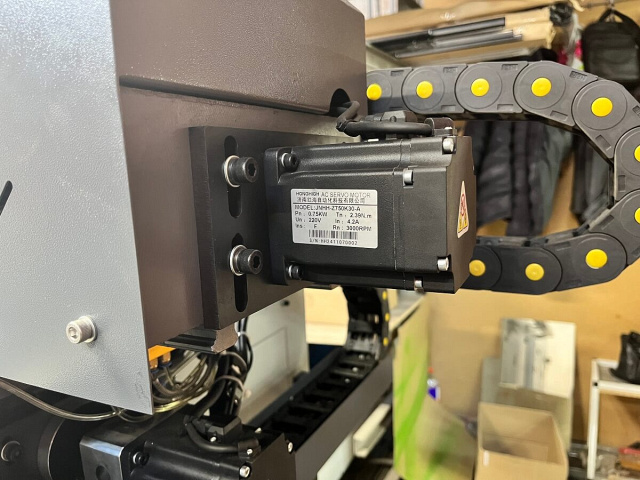

	Высокоскоростные серводвигатели Сервомоторы HongHigh установленные на каждом узле для перемещения по всем осям, гарантируют точное позиционирование портала и шпинделя в соответствии с заданной программой. Серводвигатели, в отличии от шаговых и гибридных двигателей, обеспечивают большую скорость холостых и рабочих перемещений, что в свою очередь повышает производительность оборудования. Крутящий момент от электродвигателей на ведущие шестерни передаётся посредством планетарных редукторов, которые в свою очередь обеспечивают необходимый коэффициент редукции и необходимое усилие.Данные серводвигатели имеют мощность 750 Вт. Сервомоторы HongHigh установленные на каждом узле для перемещения по всем осям, гарантируют точное позиционирование портала и шпинделя в соответствии с заданной программой. Серводвигатели, в отличии от шаговых и гибридных двигателей, обеспечивают большую скорость холостых и рабочих перемещений, что в свою очередь повышает производительность оборудования. Крутящий момент от электродвигателей на ведущие шестерни передаётся посредством планетарных редукторов, которые в свою очередь обеспечивают необходимый коэффициент редукции и необходимое усилие. Данные серводвигатели имеют мощность 750 Вт.

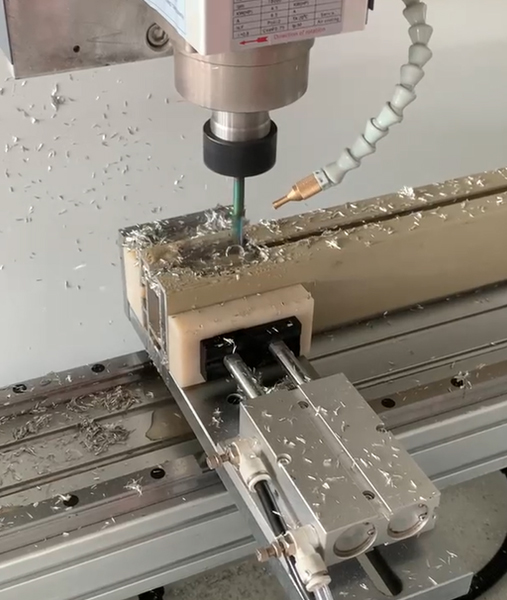

	СОЖ В комплектацию станка включена система охлаждающей жидкости, которая увеличивает моторесурс инструмента, чем улучшает качество фрезерования.

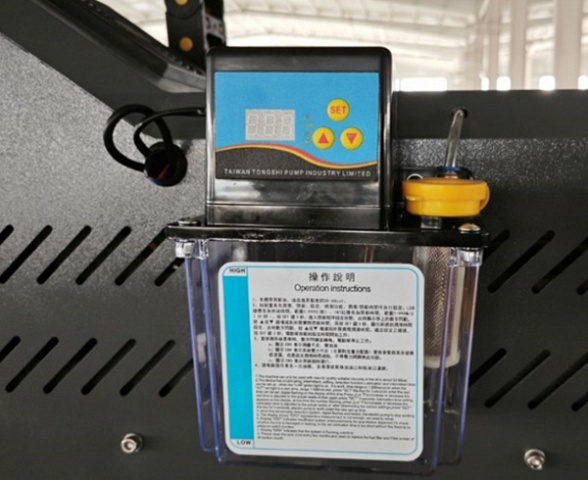

	Централизованная система смазки Централизованная система смазки направляющих по всем осям исключает человеческий фактор, вовремя подает смазку на призматические направляющие что обеспечивает плавность хода фрезерного агрегата и продлевает срок службы подвижных элементов.

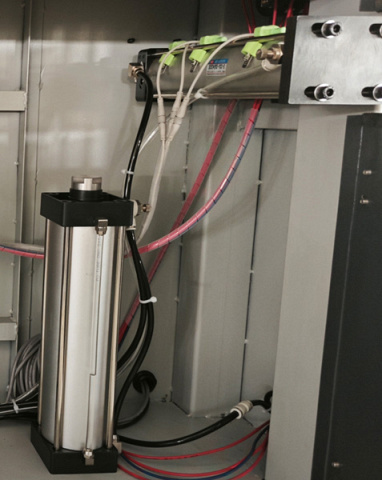

	Пневматический механизм поворота угла Одной из ключевых особенностей станка является поворот рабочего стола с помощью пневматического механизма, который позволяет изменять положение рабочего стола на углы: -90°, 0° и 90°. Это даёт возможность обрабатывать профиль с трёх сторон за один установ, повышая эффективность и точность работы. При необходимости обработки глубоких сквозных отверстий стол может быть перевёрнут, что упрощает выполнение таких операций и повышает их точность.

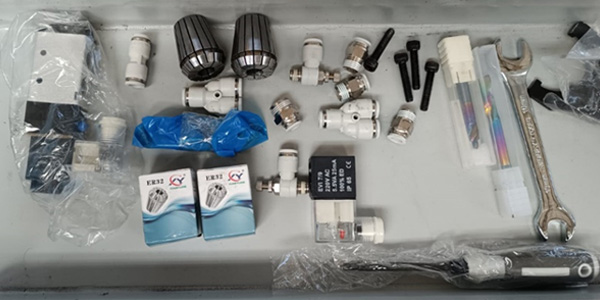

	Комплект ЗИП Включает в себя набор тестовых фрез и цанг, набор ключей, запасные части, выключатели и т.д. *Количество фрез и ключей в комплекте может быть разным.

Технические характеристики
