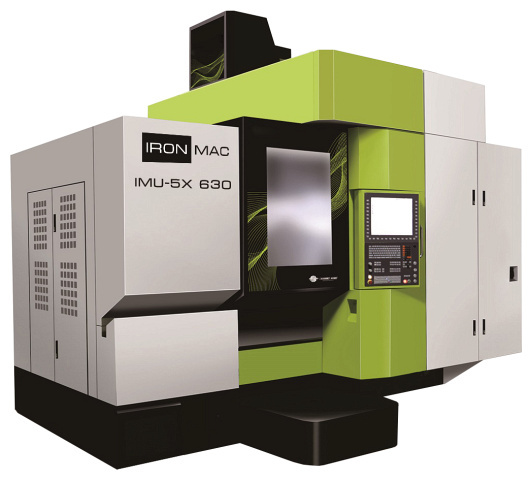

Фрезерный обрабатывающий центр IRONMAC IMU-5X 630

Фрезерный обрабатывающий центр IRONMAC IMU-5X 630 обеспечиваеткомплексную*обработку корпусных изделий и заготовок в форме тел вращения сразу с пяти сторон за один установ. Станок выполняет с максимальной производительностью до 550 см3/минвысокоточную**обработку деталей из стали, алюминия, жаропрочных и нержавеющих сплавов. IRONMAC IMU-5X 630 - фрезерный обрабатывающий центрвертикального***типа, который оснащен наклонно-поворотным столом с двумя опорами. Фрезерный обрабатывающий центр IRONMAC IMU-5X 630 используется для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции: Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч. * Фрезерные и сверлильные операции, зенкерование, растачивание, нарезание резьбы. ** Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). *** За счет высокой функциональности осуществляется обработка полного цикла, деталь не требует дальнейших доработок, что позволяет сократить время изготовления и себестоимость готовой продукции. Область применения Обрабатывающие центры VU 500 - одно из идеальных решений в машиностроении, легкой промышленности, автомобилестроении, текстильном машиностроении и станкостроении. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Область применения

Фрезерный обрабатывающий центр IRONMAC IMU-5X 630 используется для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции: Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч. Обрабатывающие центры VU 500 - одно из идеальных решений в машиностроении, легкой промышленности, автомобилестроении, текстильном машиностроении и станкостроении. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности

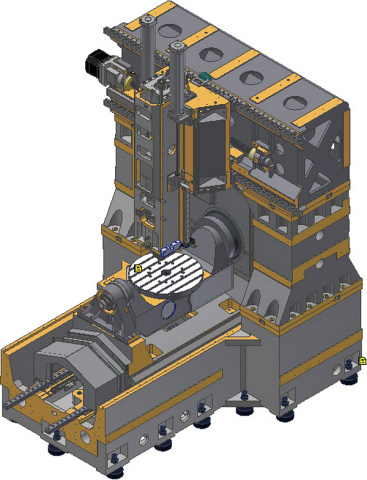

	Портальная конструкция с фиксированной балкой В серииIMU-5X 630используетсяпортальная конструкция с фиксированной балкойдля достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью. Благодаряанализу методом конечных элементови динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины. Оптимизированная конструкция станины с фиксированной балкой.Все основные компоненты смонтированыс большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию. Поворотный стол поддерживается двумя суппортами с высокой жесткостью, высокой несущей способностью и высокой точностью. Технология шлифования зубчатых колес по DIN5. Применимость широкого спектра материалов для обработки, включая обработку материалов с высокой твердостью и ударной вязкостью, таких как сталь и титановые сплавы.

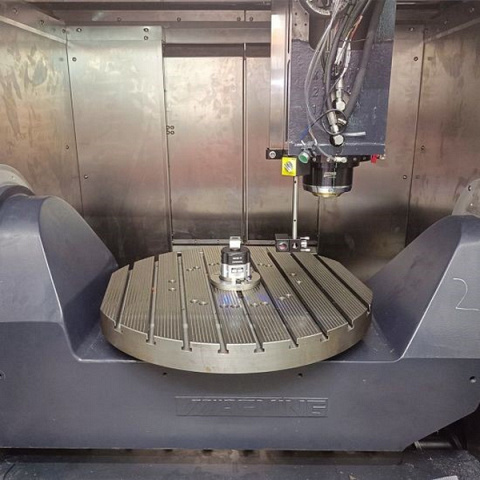

	Поворотно-наклонный стол GTRT IMU-5X 630 оснащен поворотно-наклонным столом GTRT с редукторным приводом, которая дает крутящий момент по оси A - 1056 Нм и по оси C - 432 Нм, что позволяет обрабатывать любые труднообрабатываемые материалы. Данная технология уникальна, запатентована и не имеет аналогов. Запатентованная технология защиты от люфта.

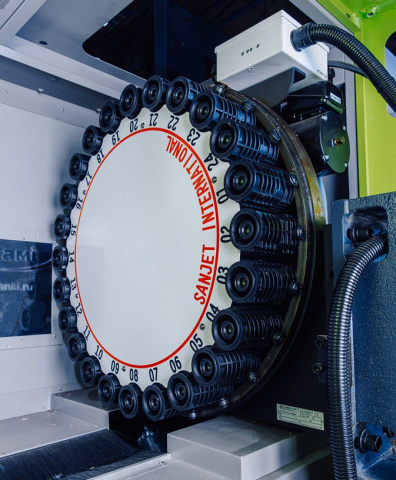

	Инструментальный магазин Инструментальный магазин на 24 / 30 / 40 позиций инструмента вес IRONMAC IMU-5X 630ом до 8 кг, время смены инструмента 2,5 сек.

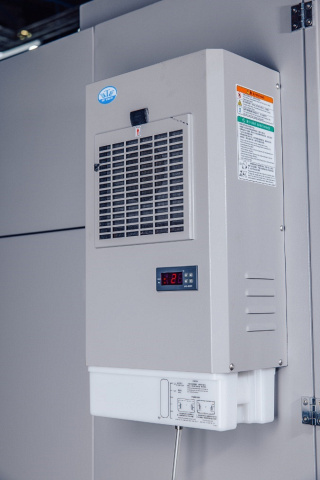

	Кондиционер электрошкафа Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.

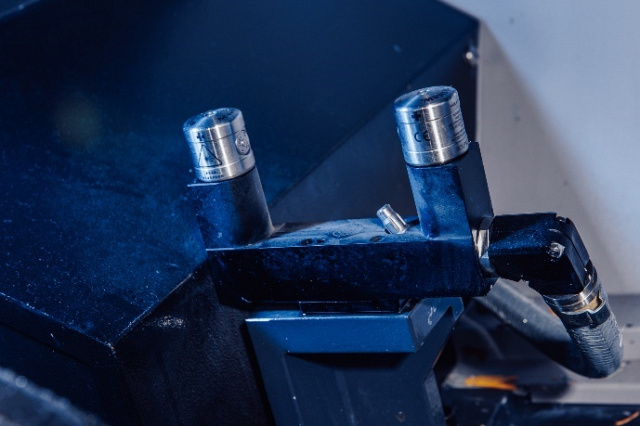

	Лазерная система измерения инструмента В стандартной комплектации станок оснащен лазерной системой измерения инструмента с функциями:

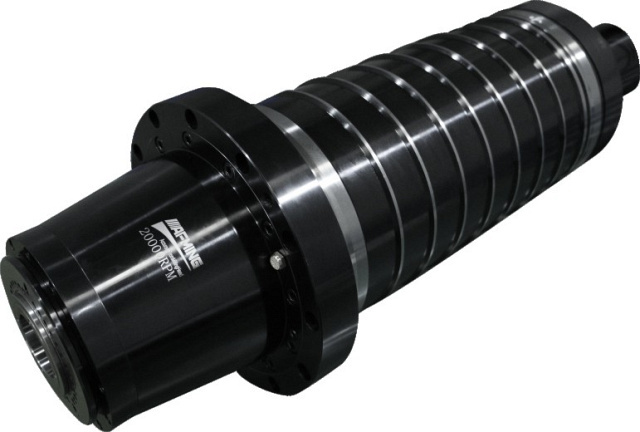

	Шпиндель SUPER POWER мотор-шпиндель. Контроль теплоотвода HUAZHONGCNCобеспечивает производительность, точность и срок службы шпинделя. Инновационная конструкция подшипникашпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод. Устройства контроляшпинделя эффективно защищают безопасную работу шпинделя.

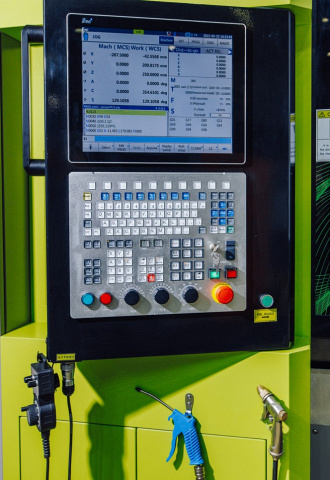

	Возможности ЧПУ HNC848DI
	Система оснасток HSK Система оснасток HSK была разработанаспециально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности. Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента. Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием. DIN 69893-1: Важнейшие свойства HSK-A63:

Комплектация

Стандартная

	ЧПУ
	Шпиндель
	Магазин инструмента 24 шт. магазин – зонтик Тайвань.
	Лазерная система измерения инструмента Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.
	Линейки HEIDENHAIN X, Y, Z - линейки HEIDENHAIN;A, C - линейки HEIDENHAIN;
	X, Y, Z - роликовые направляющие и ШВП X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN;
	Винтовой стружечный конвейер Винтовой стружечный конвейер.
	Кондиционер электрошкафа Кондиционер электрошкафа.

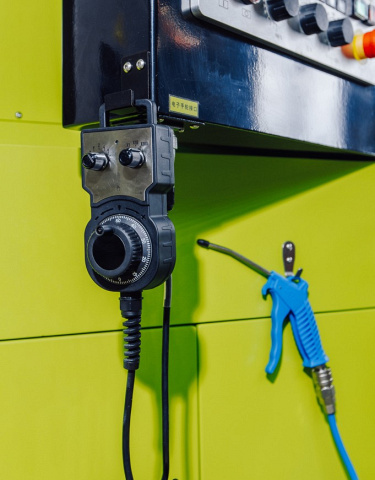

	Пистолет смыва и воздушный пистолет Пистолет смыва и воздушный пистолет.
	Полностью закрытая зона обработки Полностью закрытая зона обработки.
	Автоматическая система смазки СОЖ Автоматическая система смазки СОЖ.

Дополнительная

	Шпиндель
	Магазин инструмента 21 позиции инструмента - манипулятор.

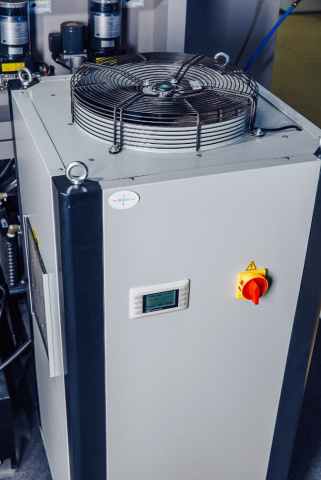

	Масляное охлаждение шпинделя Масляное охлаждение шпинделя.

Технические характеристики

Характеристика	Значение
Тип обработки	Поворотно-наклонный стол
Привод	Моторшпиндель
Диаметр круглого стола, мм	Ø 630
Макс. нагрузка на стол, кг	500
Макс. устанавливаемый диаметр, мм	700
Расстояние от оси А до центра стола, мм	130 - 680
Тип зажимов на столе	Механический / Пневматический
Тип	Моторшпиндель SKYNC
Конус	HSK-A63
Частота вращения шпинделя, об/мин	15 000
Крутящий момент шпинделя, Нм	58 / 70
Мощность шпинделя (S1 / S6 - 40%), кВт	18 / 22
Жесткое нарезание резьбы	Да
Система подачи СОЖ, Бар	3 / 30 / 50 / 70
Расстояние от торца шпинделя до поверхности стола, мм	130 - 680
Быстрые перемещения по осям X / Y / Z, м/мин	36 / 36 / 30
Макс. скорость подачи при резании, м/мин	20
Быстрые перемещения по осям A / C, об/мин	20 / 80
ATC тип	Манипулятор / Цепной
Емкость магазина, шт.	24 / 30 / 40 / 60
Макс. диаметр инструмента, мм	80 / 120
Макс. длина инструмента, мм	300
Время смены инструмента, сек	1,8
Вес инструмента (макс.), кг	8
Система ЧПУ	ЦТО CNC
Тип 5-ти осевой обработки	Поворотно-наклонный стол
Перемещение по осям A / C, °	±120 / 360
Перемещение по осям X / Y / Z, мм	750 / 1150 / 550
Точность позиционирования по осям X / Y / Z, мм	0,007 / 0,007 / 0,006
Повторяемость по осям A / C, сек	5 / 5
Повторяемость по осям X / Y / Z, мм	0,005 / 0,005 / 0,004
Точность позиционирования по осям A / C, сек	8 / 8
Инструмент	OMP40

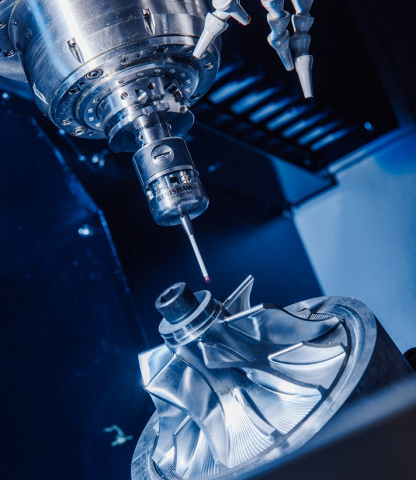

Деталь	RENISHAW  NC4+
Помпа высокого давления подачи СОЖ	опция
Длина, мм	4200
Ширина, мм	3200
Высота, мм	4000
Вес, кг	15 000
