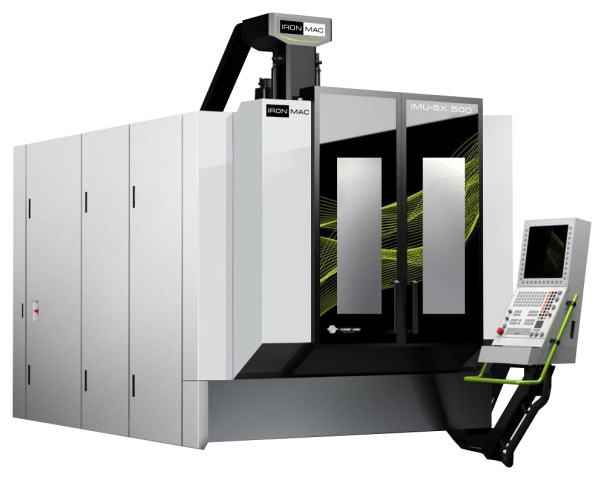

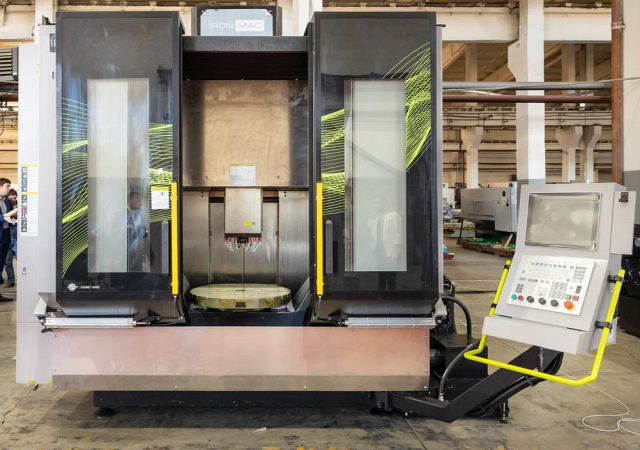

Фрезерный обрабатывающий центр IRONMAC IMU-5X 500

Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 выполняетвысокоточную комплексную обработку*корпусных и заготовок типа тел вращения из материалов высокой твердости и ударной вязкости (сталь, титан, алюминий, жаропрочные и нержавеющие сплавы). Операция выполняется сразу с пяти сторон заготовки за один установ смаксимальной производительностью**до 550 см3/мин. IRONMAC IMU-5X 500 - станоквертикального типа***с наклонно поворотным столом, оснащенным двумя опорами, который обеспечивает высокую жесткость, стабильность, точность вращения и крутящий момент. Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 имеет практически неограниченную сферу применения: машиностроение - агротехническое, опытное и исследовательское;инструментальное производство, выпуск пресс-форм, оснастки для изготовления пластика;контрактное изготовление деталей, компонентов автомобильной отрасли, детали для аэрокосмической промышленности;судостроение;энергетическая промышленность;железнодорожная сфера. * Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). Основные операции: фрезеровка, нарезка резьбы, сверление и расточка. ** Частота вращения шпинделя до 20 000 об/мин при скорости подачи до 20 000 мм/мин. *** Многофункциональное оборудование для полного цикла обработки деталей без необходимости дальнейшей доработки. Один станок может заменить сразу несколько единиц техники, сократить время изготовления деталей и уменьшить их себестоимость. Область применения Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Область применения

Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 имеет практически неограниченную сферу применения: машиностроение - агротехническое, опытное и исследовательское;инструментальное производство, выпуск пресс-форм, оснастки для изготовления пластика;контрактное изготовление деталей, компонентов автомобильной отрасли, детали для аэрокосмической промышленности;судостроение;энергетическая промышленность;железнодорожная сфера. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности

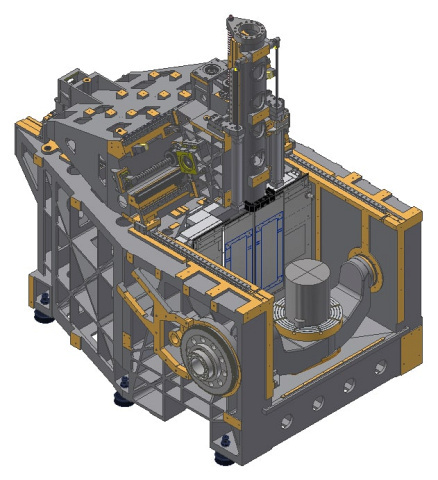

	Портал Цельнолитой портал с большим пролетом и прочной опорой;Четыре роликовых направляющих высокой жесткости 45 мм для оси Y + технология винтового привода с быстрым откликом, ускорение осей X / Y / Z 7 м/с2;Стандартное разрешение оптических линеек HENDEHAIN 0,01 мкм для трех осей X / Y / Z;Подвижные части осей X/Y/Z изолированы от области обработки, чтобы обеспечить точность и продлить срок службы станка.Суппортпо оси Yперемещается одним сервоприводом, что значительно улучшает синхронизацию перемещений.Конструкция станины проектируется методом конечных элементов FEA.Ось Z.Благодаря использованию запатентованной технологии и конструкции шпинделя с внутренним и внешним охлаждением, термическая деформация и вибрация в процессе обработки значительно снижаются.Моторшпиндель, изготовлен по европейской технологии, с максимальным крутящим моментом. Установлена система балансировки цилиндра для снижения нагрузки на ходовой винт.Кратчайшее расстояние между шпинделем и дверью составляет 390 мм, что обеспечивает удобство доступа оператора станка в рабочую зону станка. Суппортпо оси Yперемещается одним сервоприводом, что значительно улучшает синхронизацию перемещений. Конструкция станины проектируется методом конечных элементов FEA. Ось Z. Благодаря использованию запатентованной технологии и конструкции шпинделя с внутренним и внешним охлаждением, термическая деформация и вибрация в процессе обработки значительно снижаются. Моторшпиндель, изготовлен по европейской технологии, с максимальным крутящим моментом. Установлена система балансировки цилиндра для снижения нагрузки на ходовой винт. Кратчайшее расстояние между шпинделем и дверью составляет 390 мм, что обеспечивает удобство доступа оператора станка в рабочую зону станка.
	Станина Станина с высокой жесткостью, стабильностью и высокоэффективным подавлением вибрации.

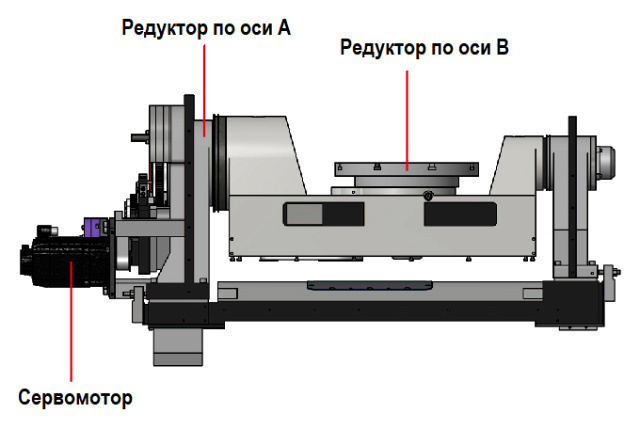

	Поворотно-наклонный стол GTRT Поворотный стол IMU-5X 500 использует европейскую высокотехнологичную механическую трансмиссию GTRT. По сравнению с обычными поворотными приводами она обеспечивает более высокий выходной крутящий момент, более высокую жесткость, стабильность и точность вращения.
	Инструментальный магазин Инструментальный магазин на 32 позиций инструмента вес IRONMAC IMU-5X 500ом до 8 кг, время смены инструмента 2,5 сек.
	Кондиционер электрошкафа Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.
	Лазерная система измерения инструмента В стандартной комплектации станок оснащен лазерной системой измерения инструмента с функциями:
	Шпиндель SUPER POWER мотор-шпиндель. Контроль теплоотвода HUAZHONGCNCобеспечивает производительность, точность и срок службы шпинделя. Инновационная конструкция подшипникашпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод. Устройства контроляшпинделя эффективно защищают безопасную работу шпинделя.
	Возможности ЧПУ HNC848DI 5 - 32 оси управления;17-дюймовый цветной сенсорный ЖК-экран (опционально);Внешний модуль ПЛК и ввода-вывода;Поддержка NCUC, протокола шины Ethercat;5 одновременно управляемых осей;5-осевая функция RTCP;Автоматическая калибровка по 5 осям;Поддержка двухканального управления (опционально);Материал: панель из алюминиевого сплава;Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280 x 1024;Сплайн-интерполяция;Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;Видеокарта: Intel HD Graphics 5500;USB: 8 USB, 4 USB 3.0 и 4 USB 2.0;Жесткий диск: 128G;Системная память: 8G, максимальное расширение до 16G;Сеть: 2 порта LAN.
	Система оснасток HSK Система оснасток HSK была разработанаспециально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности. Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента. Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием. DIN 69893-1: Важнейшие свойства HSK-A63:

Комплектация

Стандартная

	ЧПУ
	Шпиндель
	Магазин инструмента 24 шт. магазин – зонтик Тайвань
	Лазерная система измерения инструмента Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.
	Линейки HEIDENHAIN X, Y, Z - линейки HEIDENHAIN;A, C - линейки HEIDENHAIN;
	X, Y, Z - роликовые направляющие и ШВП X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN;
	Винтовой стружечный конвейер
	Кондиционер электрошкафа

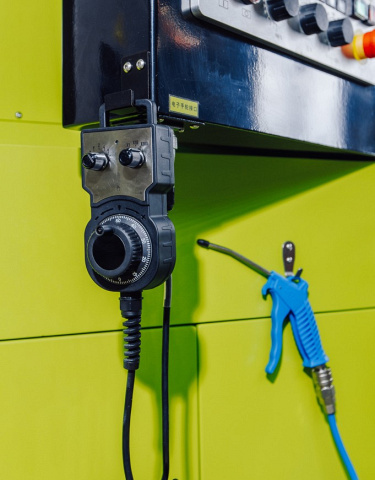

	Пистолет смыва и воздушный пистолет
	Полностью закрытая зона обработки
	Автоматическая система смазки СОЖ

Дополнительная

	Шпиндель
	Магазин инструмента Расширение магазина инструмента до 30 позиций.
	Масляное охлаждение шпинделя

Технические характеристики

Характеристика	Значение
ЦЕНА	34 887 000 ₽
ЦЕНА ПО АКЦИИ	35 449 573 ₽
Тип обработки	Поворотно-наклонный стол
Привод	Прямой
Диаметр круглого стола, мм	Ø 500
Макс. нагрузка на стол, кг	300
Макс. устанавливаемый диаметр, мм	800
Расстояние от оси А до центра стола, мм	120 - 570
Тип зажимов на столе	Механический / Пневматический
Тип	Моторшпиндель SKYNC
Конус	HSK-A63
Частота вращения шпинделя, об/мин	20 000
Крутящий момент шпинделя, Нм	70 / 149
Мощность шпинделя (S1 / S6 - 40%), кВт	15 / 38
Жесткое нарезание резьбы	Да
Система подачи СОЖ, Бар	3 / 30 / 50 / 70
Расстояние от торца шпинделя до поверхности стола, мм	50 - 550
Быстрые перемещения по осям X / Y / Z, м/мин	40 / 40 / 40
Макс. скорость подачи при резании, м/мин	20
Быстрые перемещения по осям A / C, об/мин	20 / 80
ATC тип	Зонтик / Цепной
Емкость магазина, шт.	24 / 30 / 40
Макс. диаметр инструмента, мм	80 / 120
Макс. длина инструмента, мм	300
Время смены инструмента, сек	5
Вес инструмента (макс.), кг	8
Система ЧПУ	ЦТО CNC
Тип 5-ти осевой обработки	Поворотно-наклонный стол
Перемещение по осям A / C, °	±120 / 360
Перемещение по осям X / Y / Z, мм	600 / 910 / 450
Точность позиционирования по осям X / Y / Z, мм	0,008 / 0,008 / 0,007
Повторяемость по осям A / C, сек	8 / 8
Повторяемость по осям X / Y / Z, мм	0,006 / 0,005
Точность позиционирования по осям A / C, сек	8 / 8
Инструмент	OMP40
Деталь	RENISHAW  NC4+
Помпа высокого давления подачи СОЖ	опция
Длина, мм	4800
Ширина, мм	2500
Высота, мм	3100
Вес, кг	13 000
