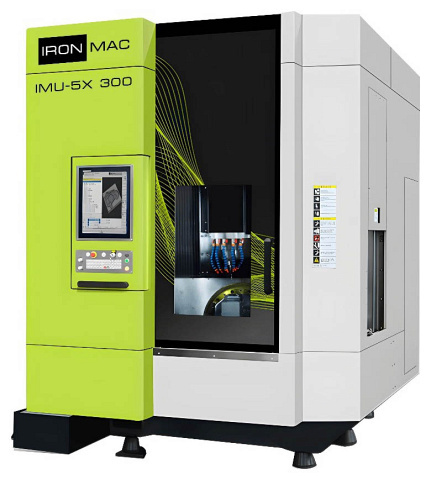

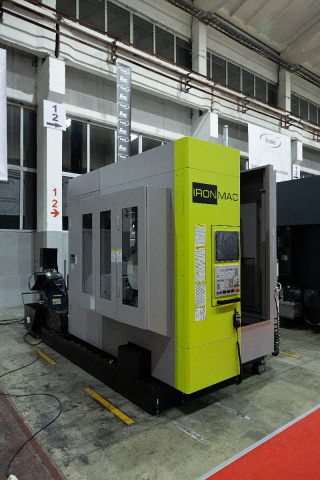

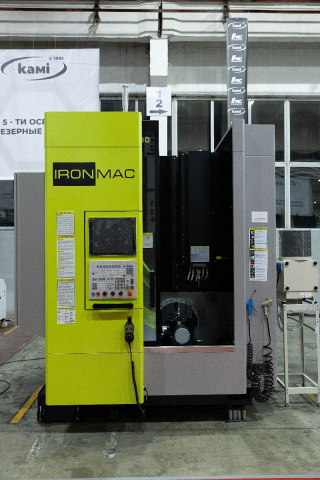

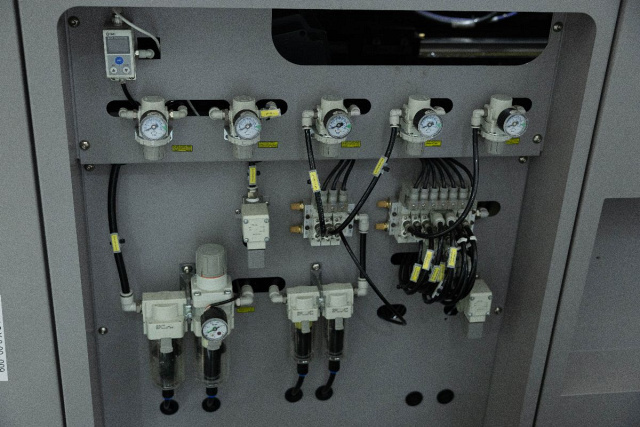

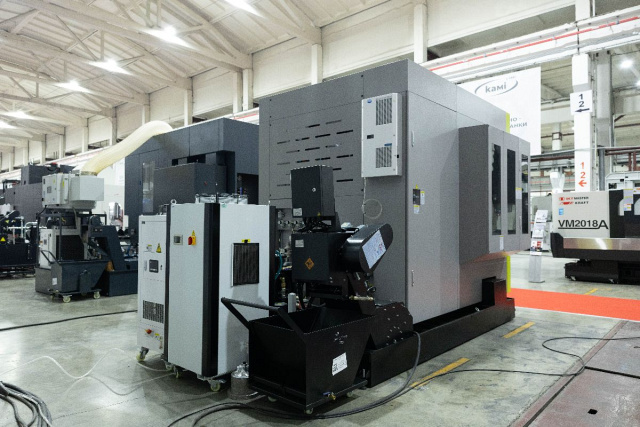

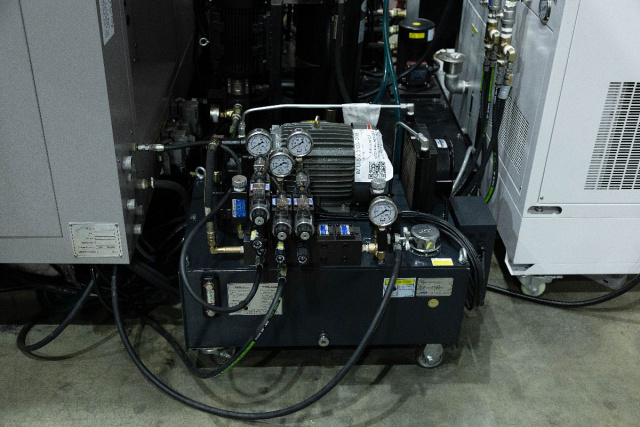

Фрезерный обрабатывающий центр IRONMAC IMU-5X 300

Фрезерный обрабатывающий центр IRONMAC IMU-5X 300 предназначен длявысокоточной*обработки корпусных деталей, заготовок типа тел вращения с пяти сторон за один установ с максимальнойпроизводительностью**до 550 см3/мин. На оборудовании возможно обрабатывать сталь, алюминий, жаропрочные и нержавеющие сплавы.* Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм).** Частота вращения шпинделя на фрезерных обрабатывающих центрах IRONMAC IMU-5X 300 до 20 000 об/мин при скорости подачи до 20 000 мм/мин.Станки серии IMU-5X 300 представляют собой оборудованиевертикального***типа, оснащенное наклонно-поворотным столом с двумя опорами. Фрезерный обрабатывающий центр IRONMAC IMU-5X 300 предназначен длявысокоточной*обработки корпусных деталей, заготовок типа тел вращения с пяти сторон за один установ с максимальнойпроизводительностью**до 550 см3/мин. На оборудовании возможно обрабатывать сталь, алюминий, жаропрочные и нержавеющие сплавы. Станки серии IMU-5X 300 представляют собой оборудованиевертикального***типа, оснащенное наклонно-поворотным столом с двумя опорами. Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей: машиностроение;производство инструментов и пресс-форм;контрактное изготовление деталей;пищевая промышленность;агротехническое машиностроение;оснастка для производства пластика;детали для аэрокосмической промышленности;компоненты автомобильной отрасли;энергетическая промышленность;судостроение;железнодорожная промышленность;опытное и исследовательское машиностроение. * Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). ** Частота вращения шпинделя на фрезерных обрабатывающих центрах IRONMAC IMU-5X 300 до 20 000 об/мин при скорости подачи до 20 000 мм/мин. *** Многофункциональное, надежное и точное оборудование для простых и сложных задач - фрезеровки, нарезки резьбы, сверления и расточки. Одна такая модель заменяет несколько единиц станков, благодаря чему экономятся производственные площади и сокращаются издержки предприятия. Область применения Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Область применения

Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей: машиностроение;производство инструментов и пресс-форм;контрактное изготовление деталей;пищевая промышленность;агротехническое машиностроение;оснастка для производства пластика;детали для аэрокосмической промышленности;компоненты автомобильной отрасли;энергетическая промышленность;судостроение;железнодорожная промышленность;опытное и исследовательское машиностроение. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки

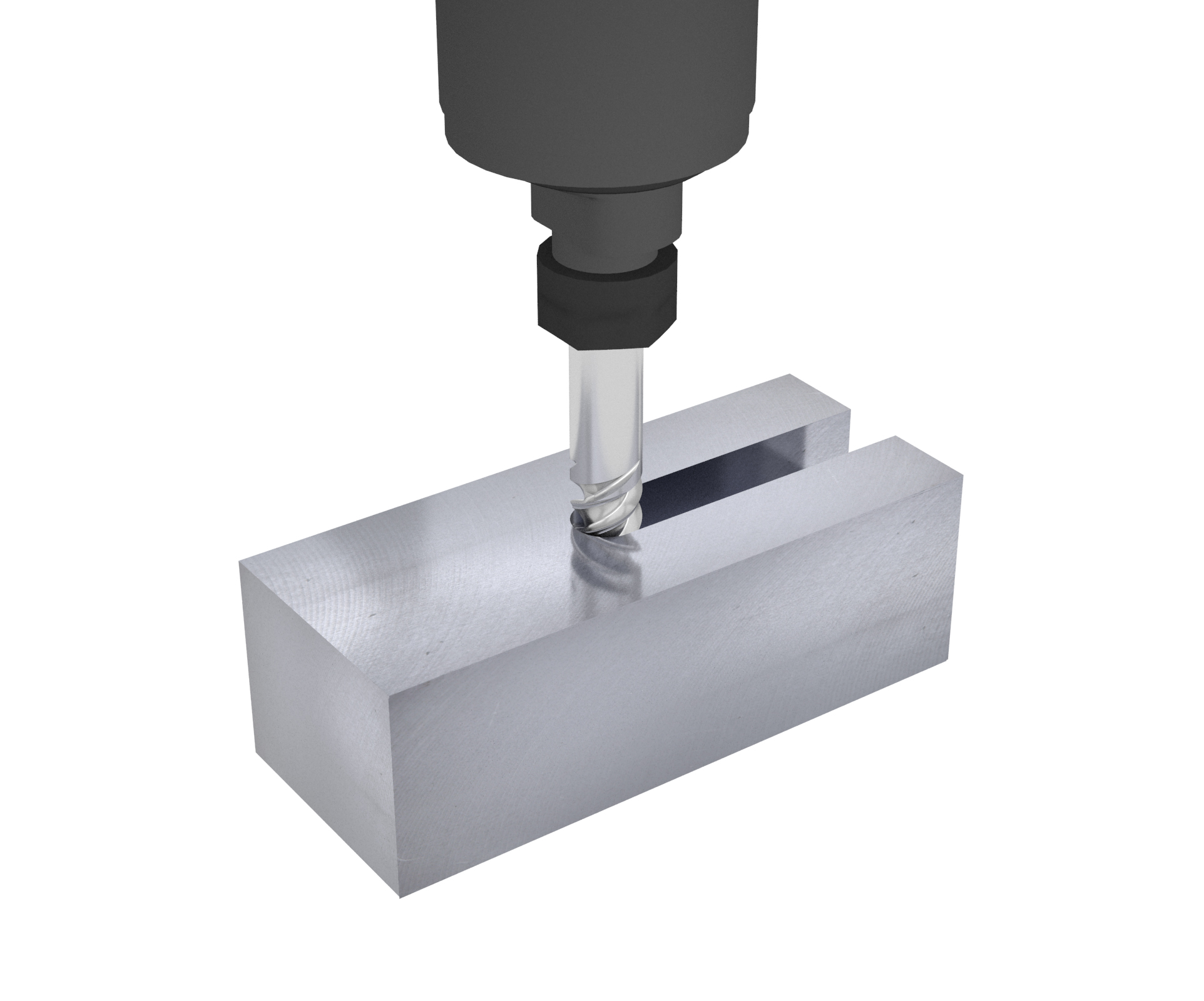

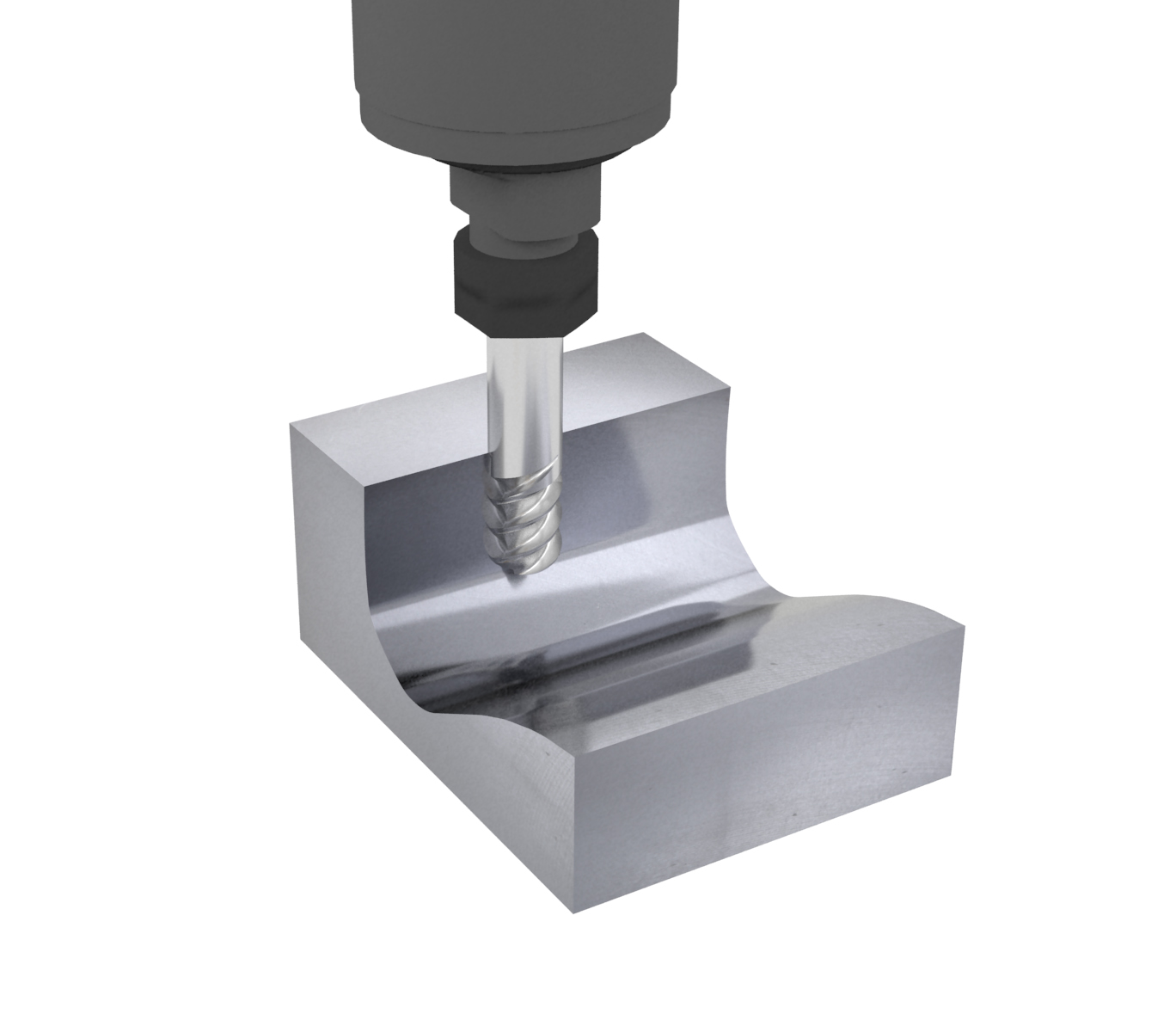

	Фрезерование канавок и пазов

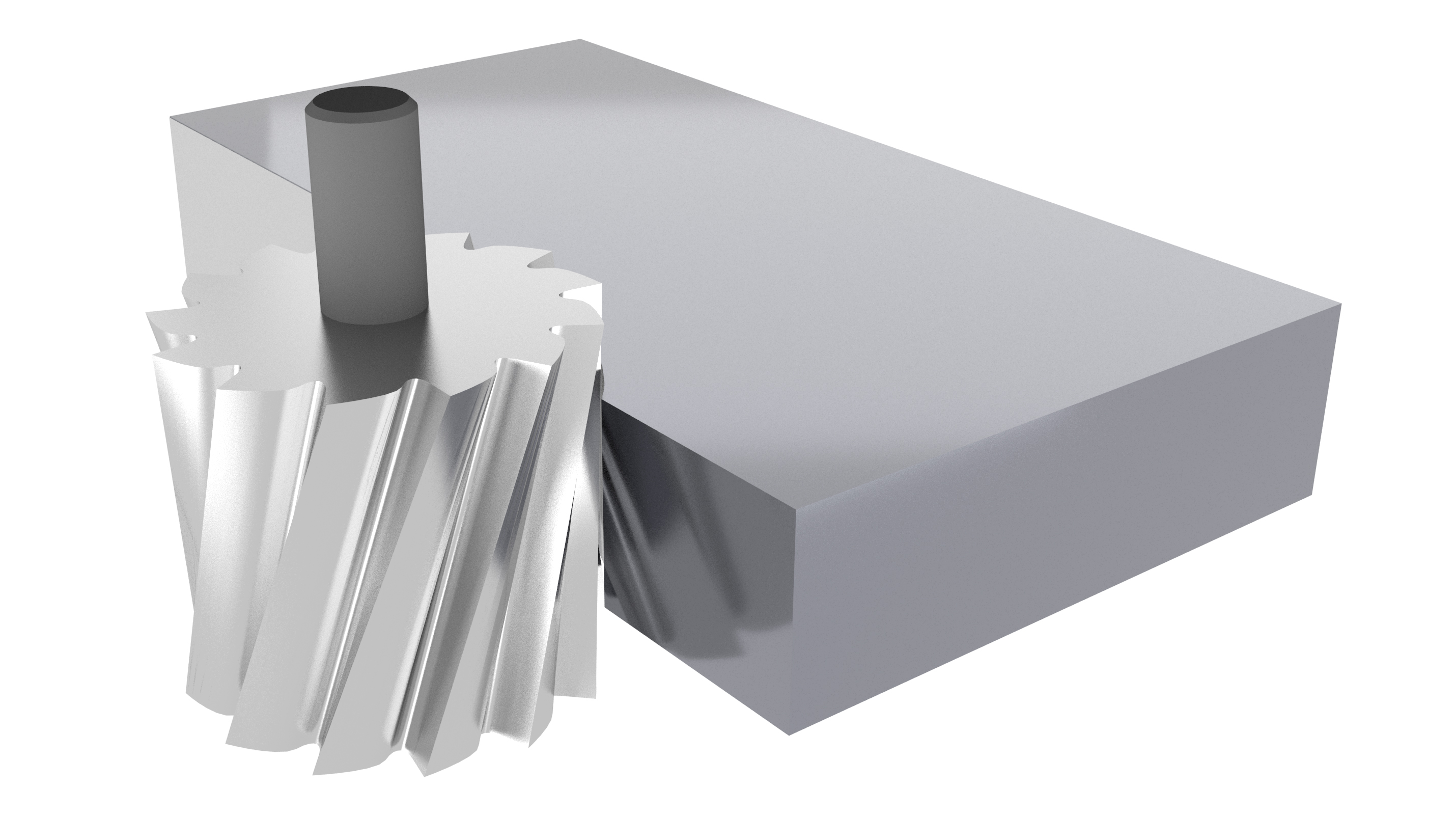

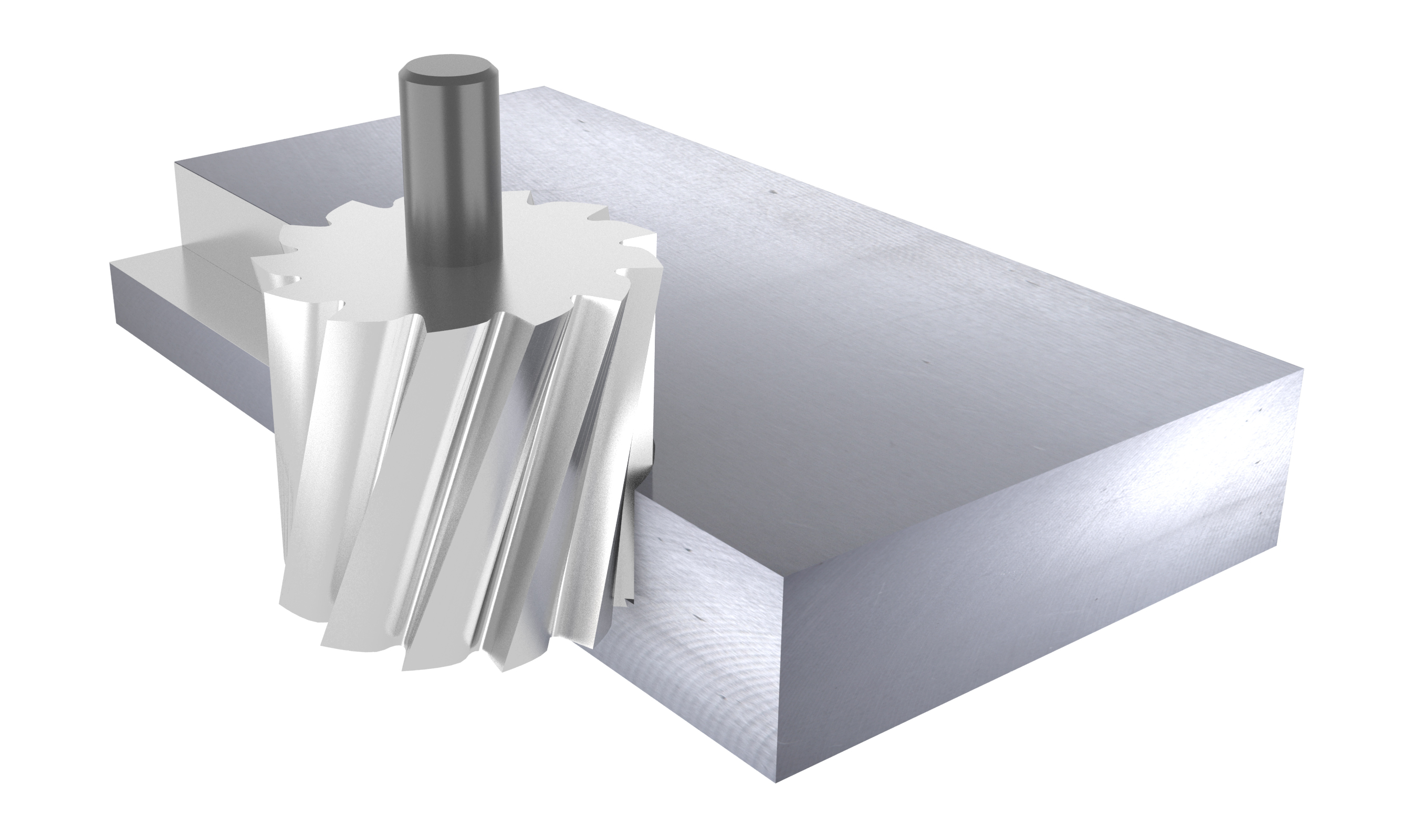

	Фрезерование уступов

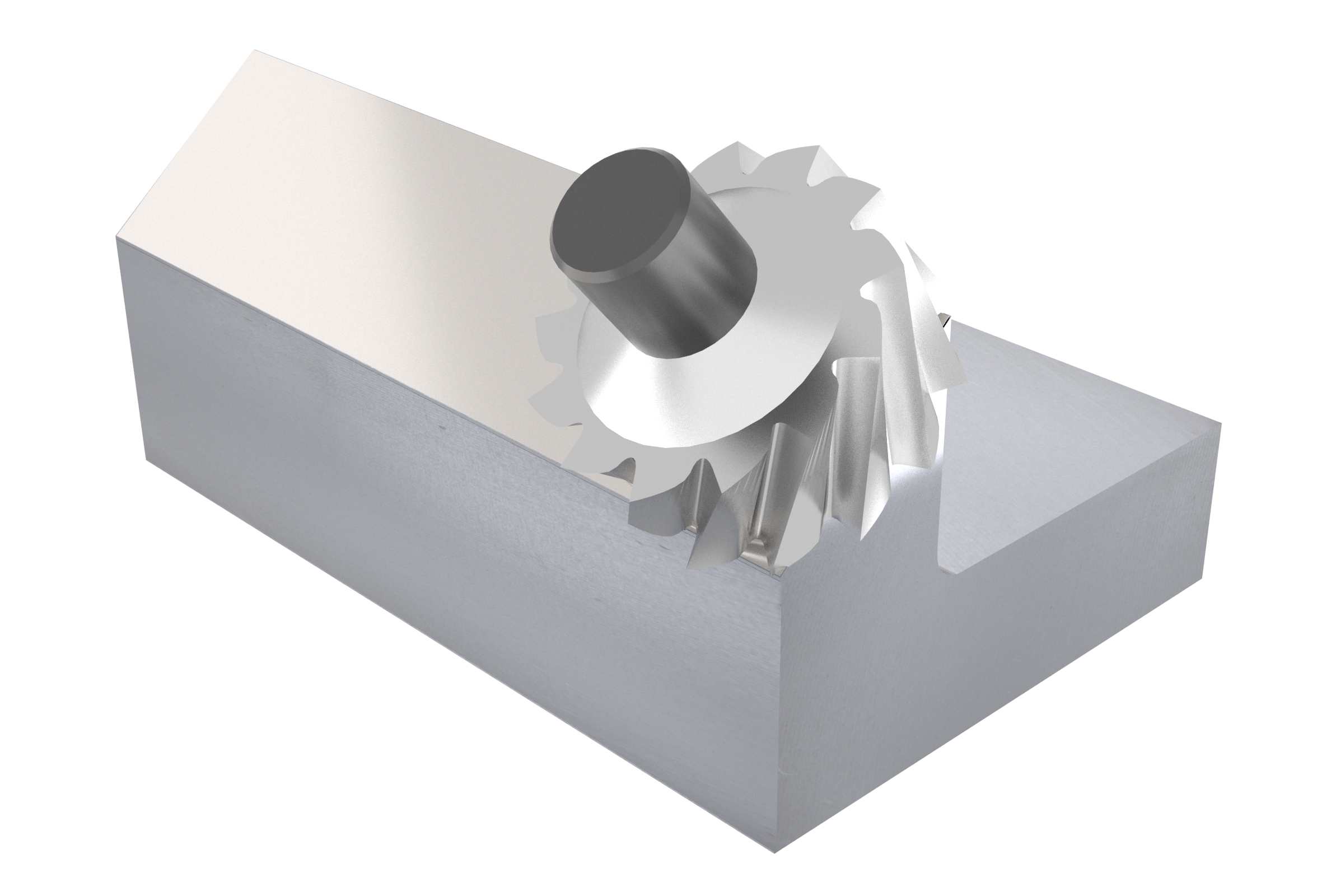

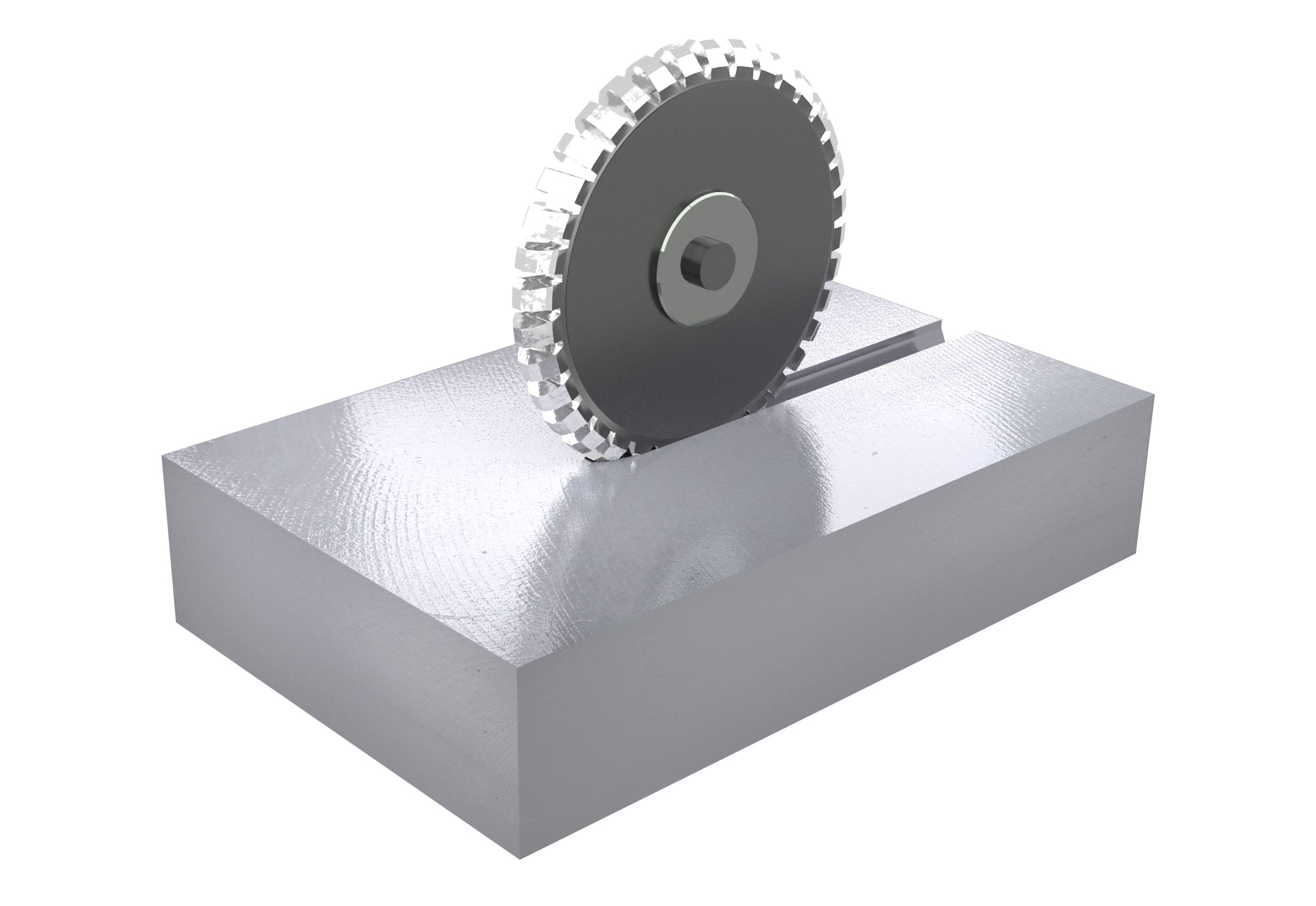

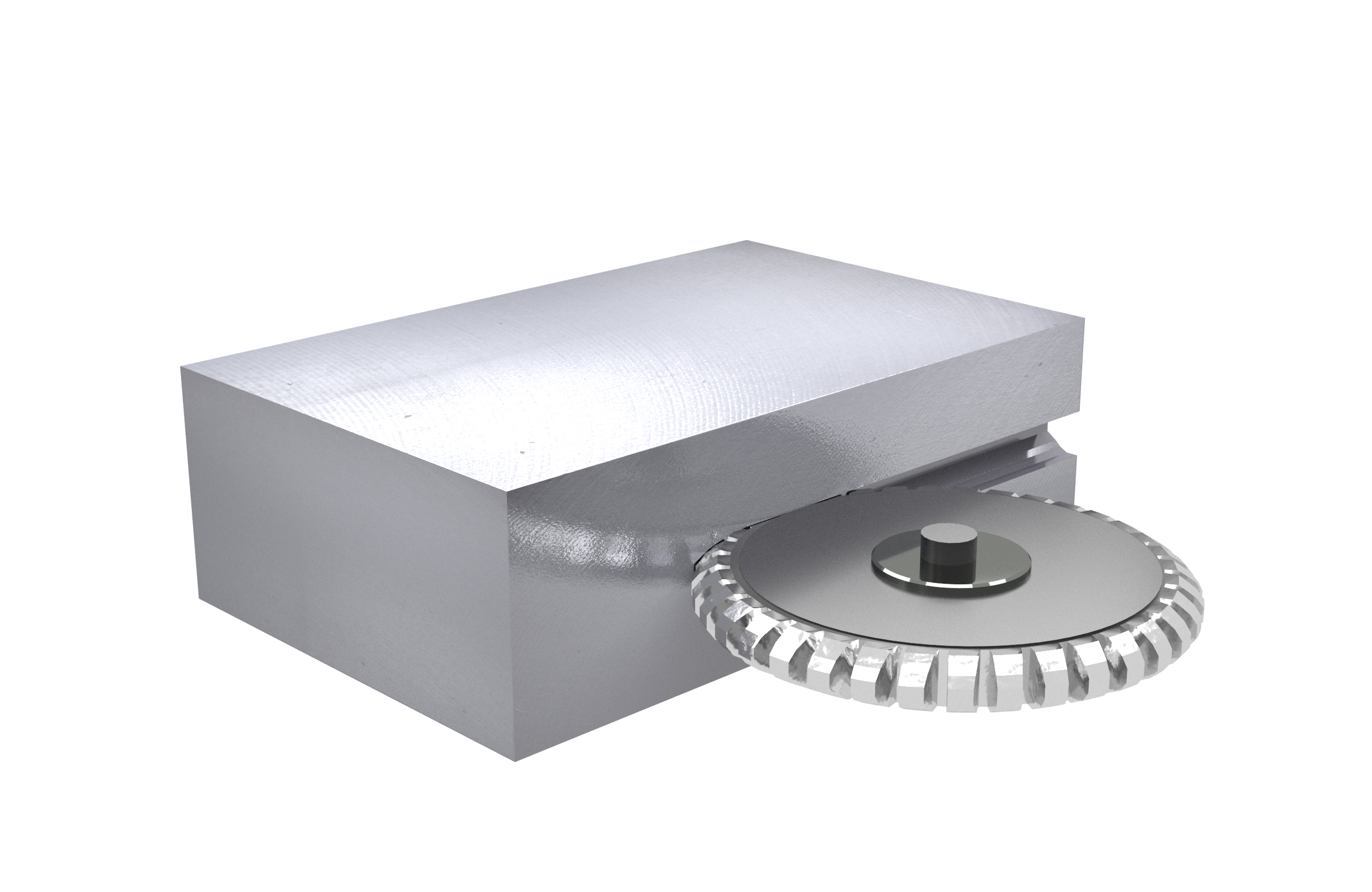

	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой

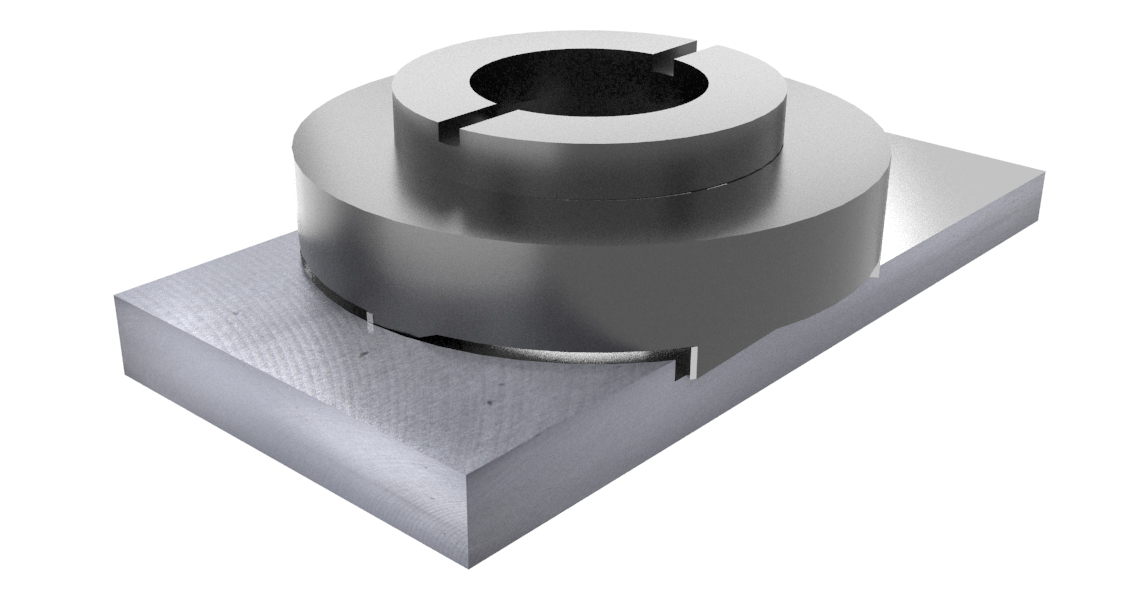

	Торцевое фрезерование

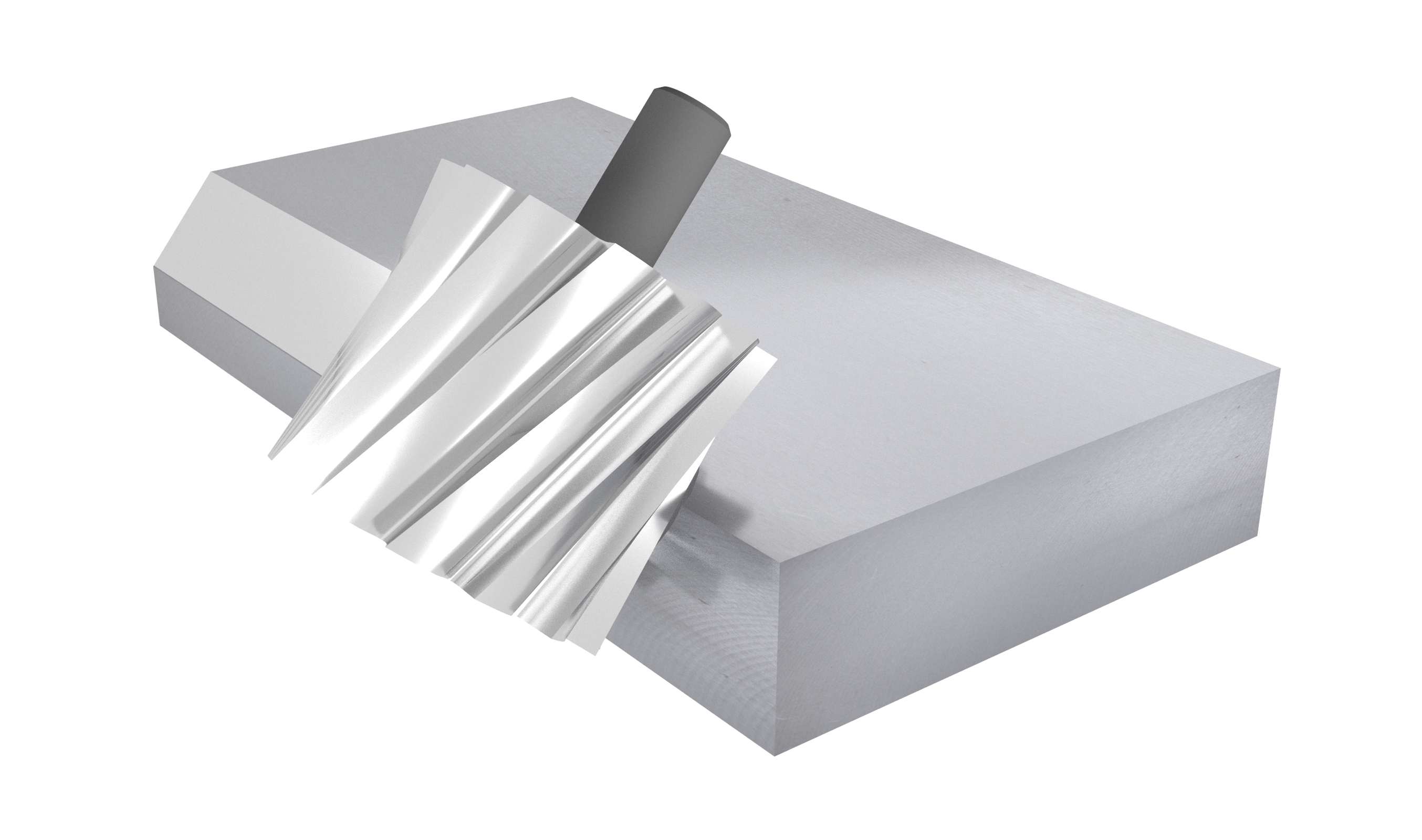

	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование

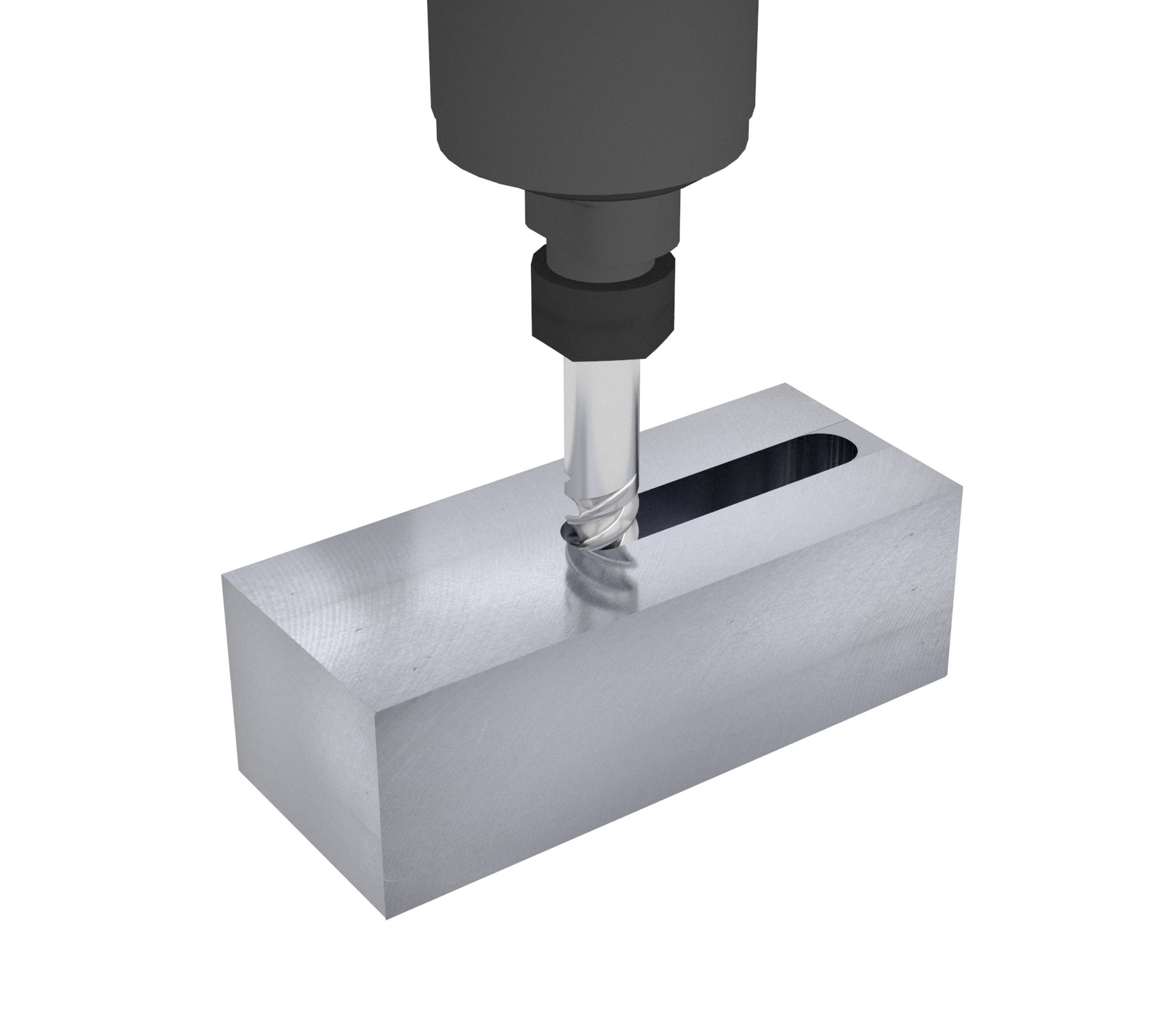

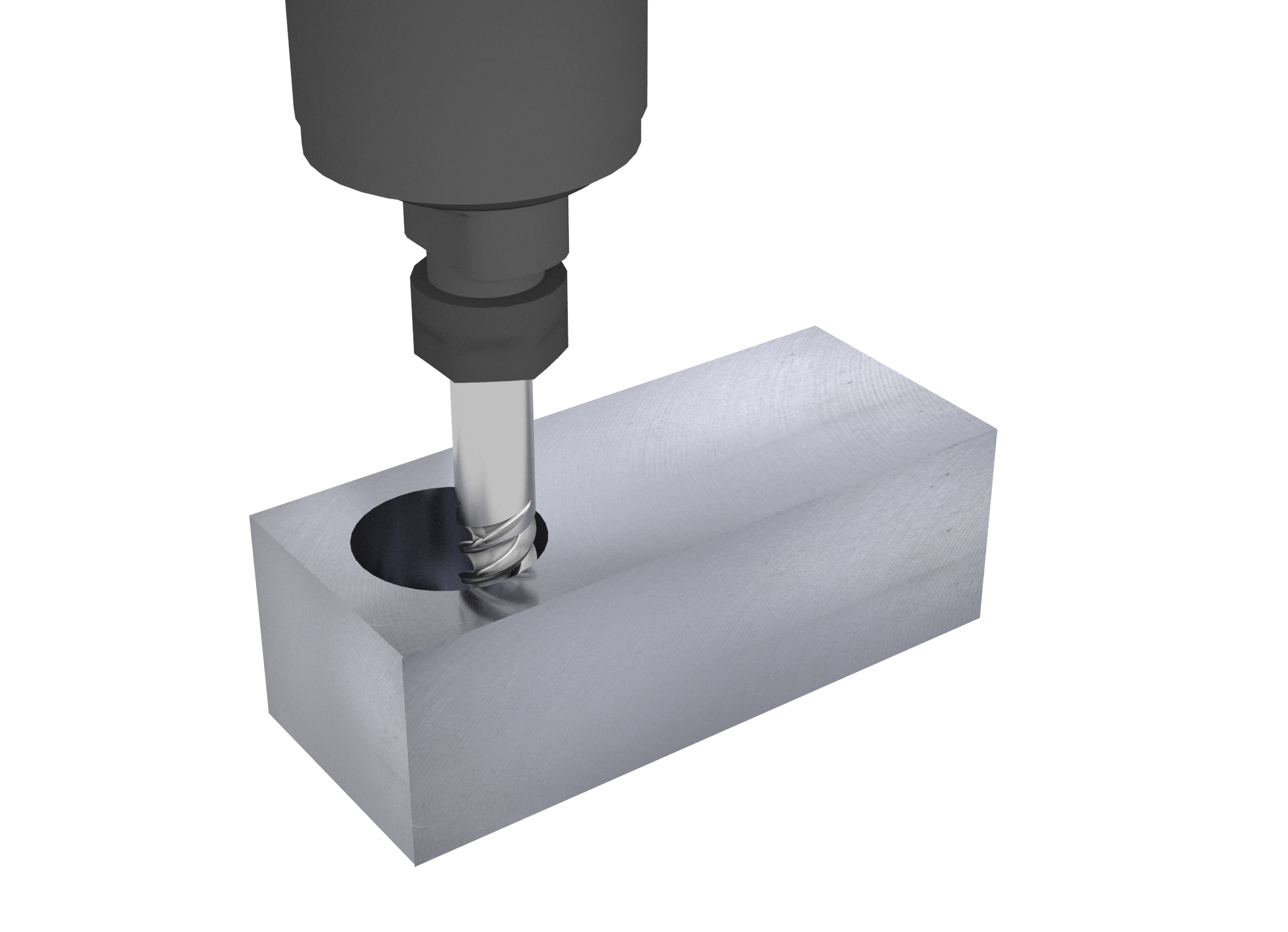

	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование

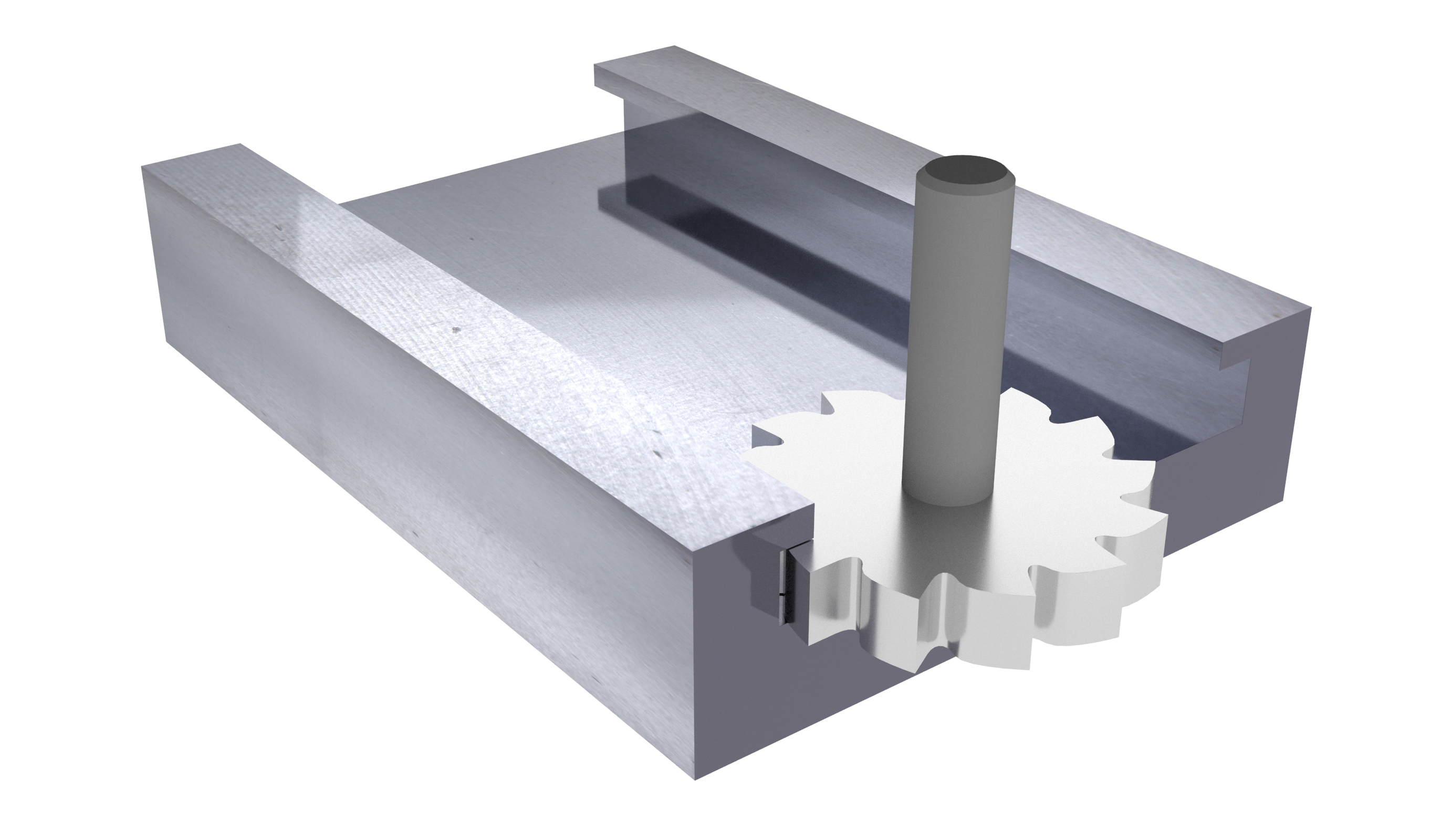

	Фрезерование Т-образного паза

Конструктивные особенности

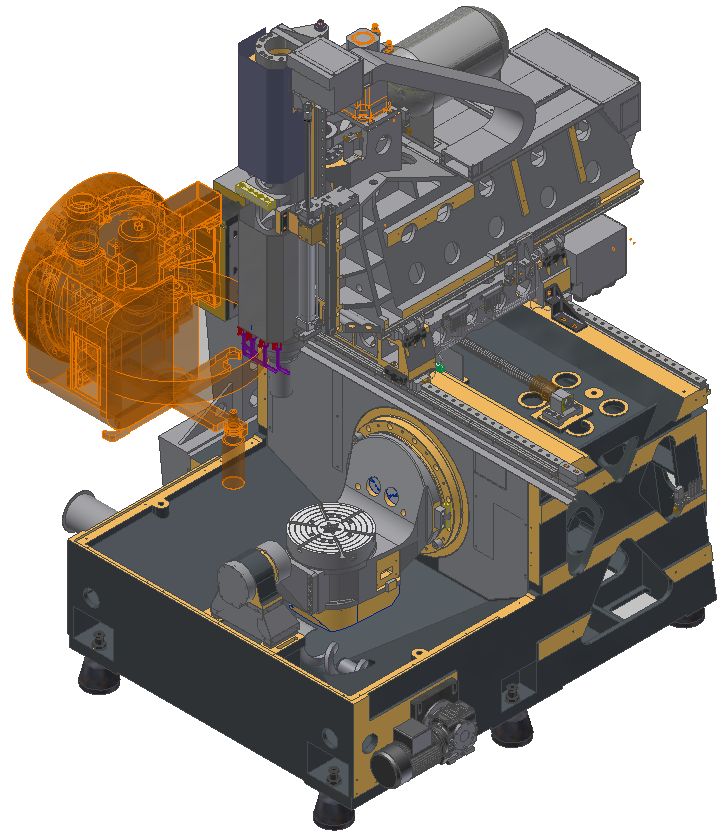

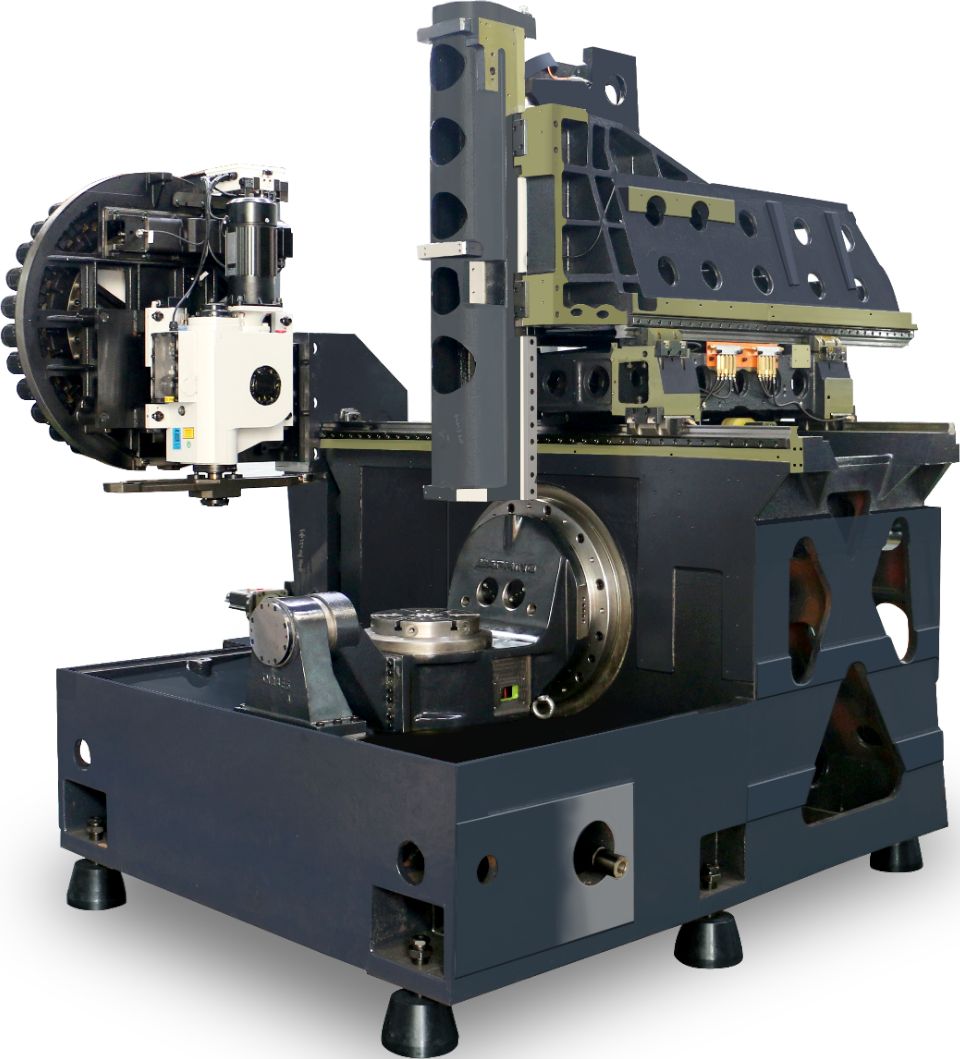

	Портальная конструкция L-образного типа Используется для достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью. Благодаря анализу методом конечных элементов и динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины. Оптимизированная конструкция станины L-образного типа. Все основные компоненты смонтированы с большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию. Преимущества:
	Поворотно-наклонный стол с прямым приводом Жесткая, стабильная конструкция 5-осевых фрезерных станков этой серии оснащаются поворотным столом с двойной опорой, обеспечивающей высокую жесткость и устойчивость даже при максимальных нагрузках. Технология прямого привода обеспечивает превосходную точность и чистоту поверхности заготовки. Преимущества:

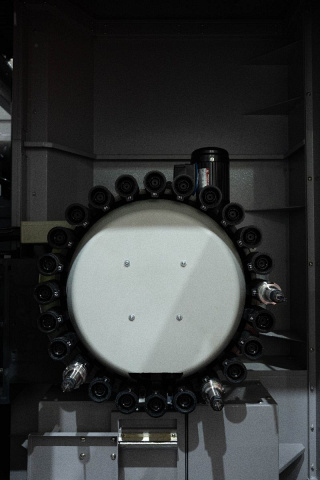

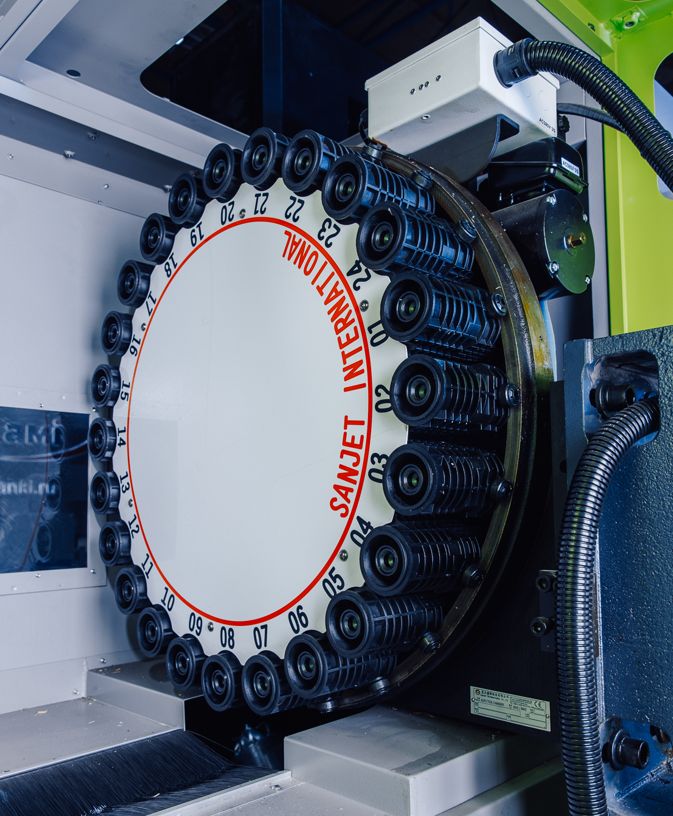

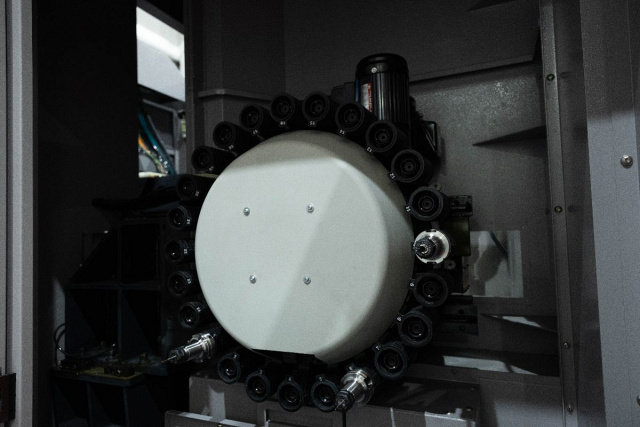

	Инструментальный магазин на 24 позиции SUNJET Тайвань Инструмент вес IRONMAC IMU-5X 300ом до 8 кг, время смены инструмента 2,5 секунды. *Опционально возможно расширение до 30 позиций.

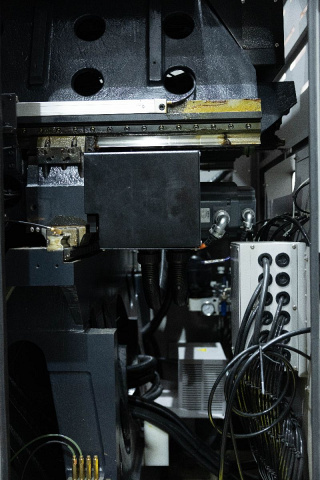

	Оптические линейки по осям X / Y / Z YUHENG

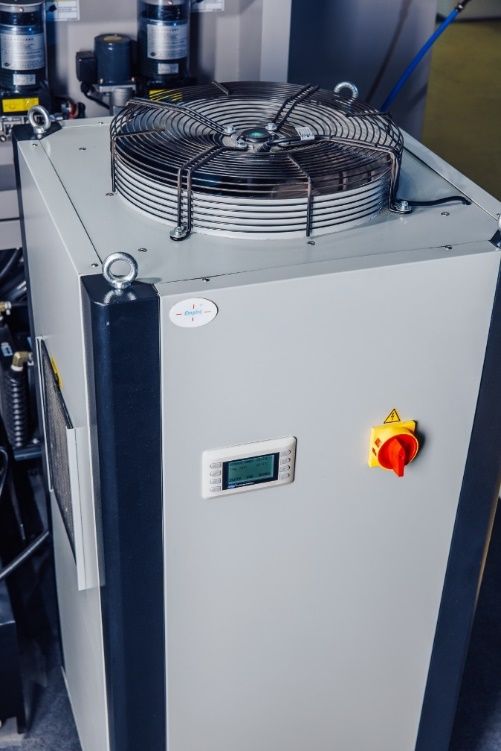

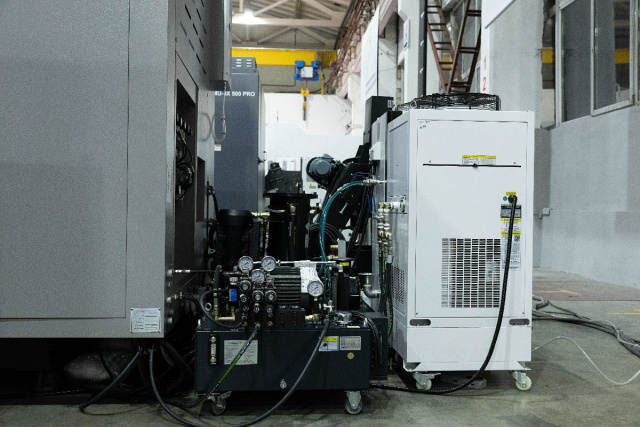

	Водяное охлаждение шпинделя Идеально подходит для высокооборотистых шпинделей (от 15 000 об/мин). Охлаждение необходимо для работы в 2 - 3 смены.

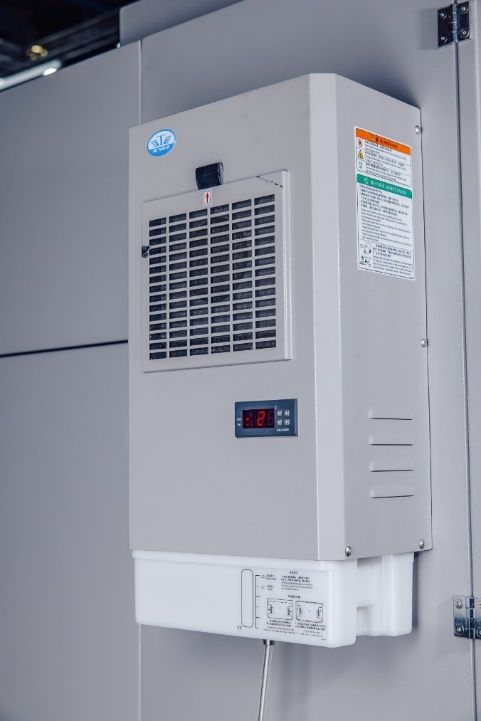

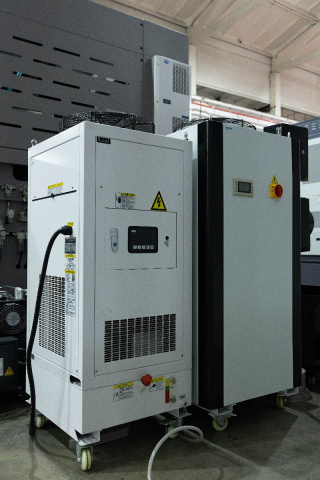

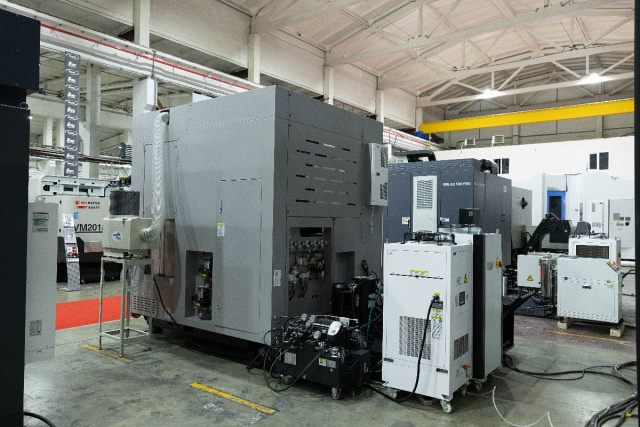

	Кондиционер электрошкафа Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.

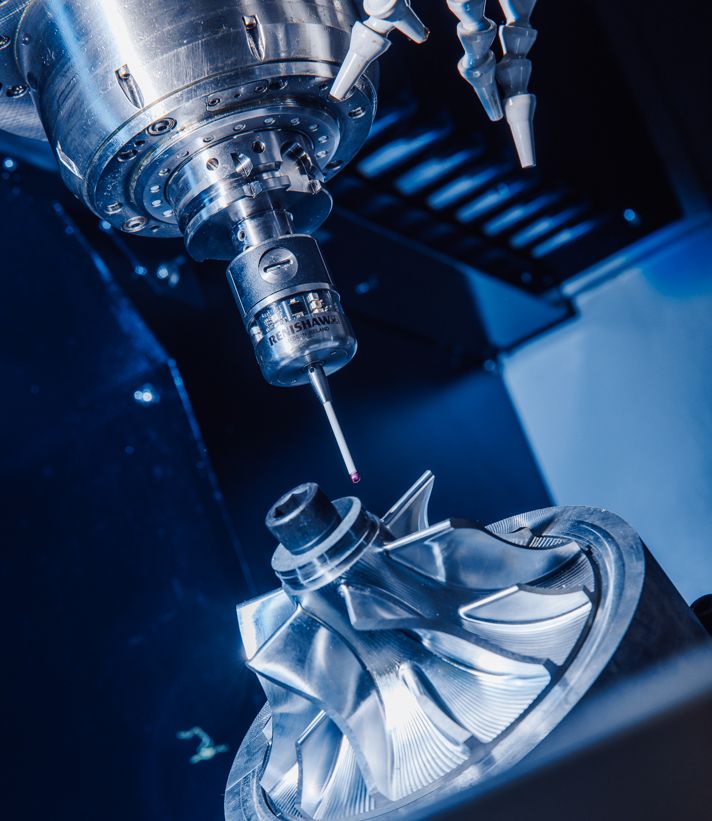

	Система измерения детали RENISHAW OMP-40 В стандартной комплектации станка.

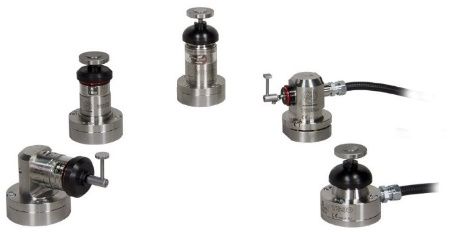

	Система измерения инструмента MARPOSS В стандартной комплектации станка.

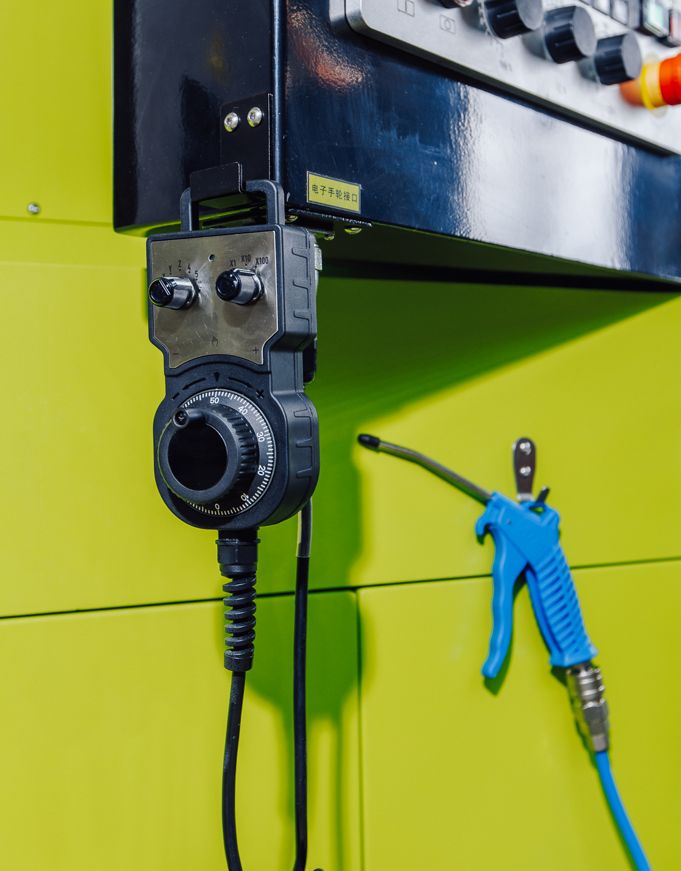

	MPG Маховичок, пистолет для обдува воздухом и СОЖ

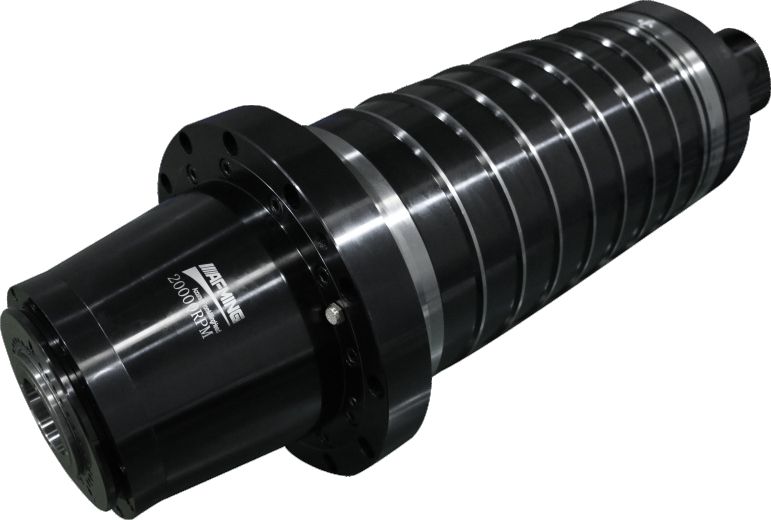

	Прямой привод HSK-A 63 20 000 об/мин Контроль теплоотвода HUAZHONGCNC обеспечивает производительность, точность и срок службы шпинделя. Инновационная конструкция подшипника шпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод. Устройства контроля шпинделя эффективно защищают безопасную работу шпинделя.

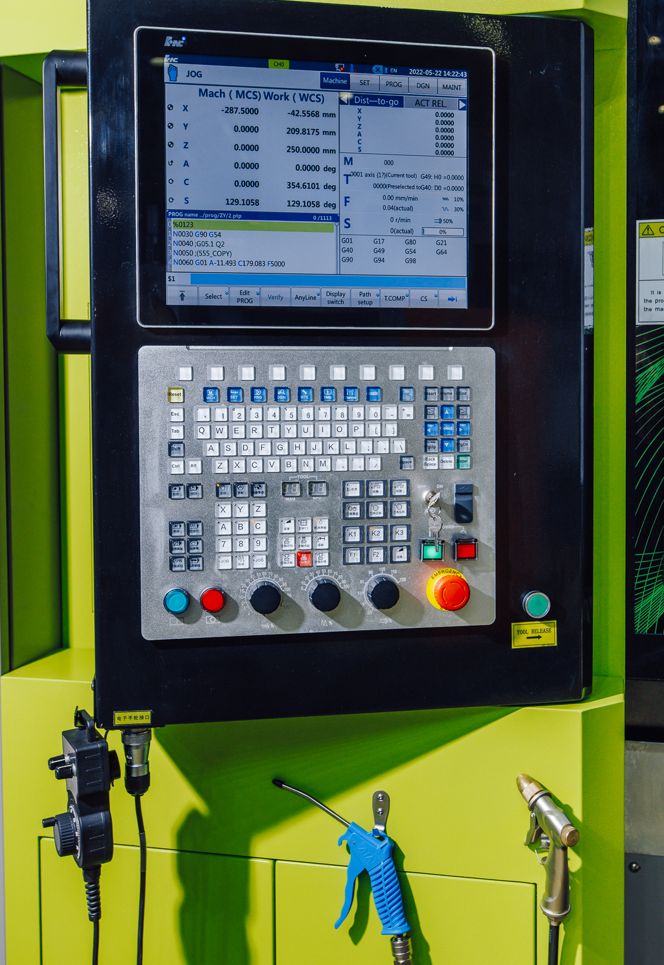

	ЧПУ CAM системы, совместимые с HNC: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др. Система ЧПУ HNC 848: Параметры ПК:

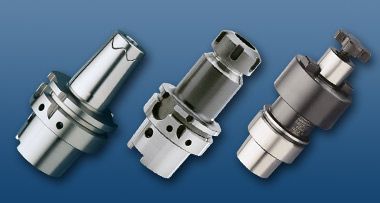

	Система оснасток HSK Важнейшие свойства HSK-A63: Система оснасток HSK  была разработана специально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой нагрузке. Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Благодаря удлиненному конусу обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента. Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием. DIN 69893-1:

Комплектация

Стандартная

	ЧПУ
	Шпиндель
	Магазин инструмента 24 шт. магазин – SUNJET Тайвань
	Лазерная система измерения инструмента Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.

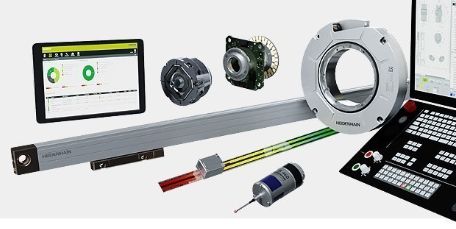

	Линейки HEIDENHAIN X, Y, Z - линейки HEIDENHAIN;A, C - линейки HEIDENHAIN;
	X, Y, Z - роликовые направляющие и ШВП X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN;

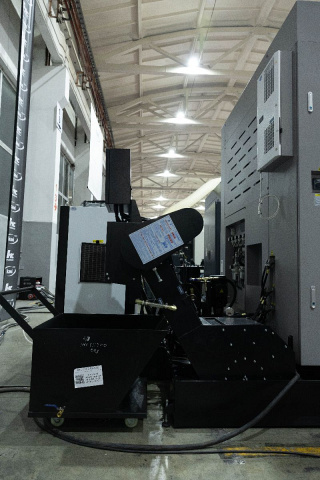

	Винтовой стружечный конвейер
	Кондиционер электрошкафа
	Пистолет смыва и воздушный пистолет
	Полностью закрытая зона обработки

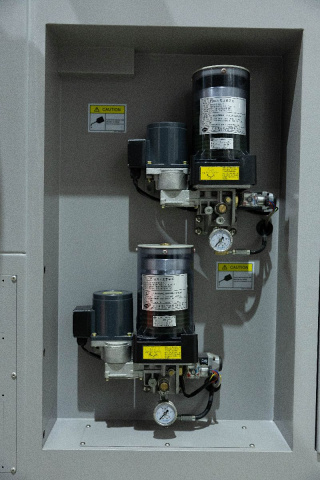

	Автоматическая система смазки СОЖ

Дополнительная

	Шпиндель
	Магазин инструмента Расширение магазина инструмента до 30 позиций.
	Масляное охлаждение шпинделя

Технические характеристики

Характеристика	Значение
Тип обработки	Поворотно-наклонный стол
Привод	Прямой
Диаметр круглого стола, мм	Ø 300
Макс. нагрузка на стол, кг	100
Макс. устанавливаемый диаметр, мм	300
Расстояние от оси А до центра стола, мм	150 - 500
Тип зажимов на столе	Механический / Пневматический
Тип	Прямой привод AFMING
Конус	HSK-A63
Частота вращения шпинделя, об/мин	20 000
Крутящий момент шпинделя, Нм	35 / 42
Мощность шпинделя (S1 / S6 - 40%), кВт	20 / 24
Жесткое нарезание резьбы	Да
Система подачи СОЖ, Бар	3 / 30 / 50 / 70
Расстояние от торца шпинделя до поверхности стола, мм	136 - 486
Быстрые перемещения по осям X / Y / Z, м/мин	24 / 24 / 24
Макс. скорость подачи при резании, м/мин	20
Быстрые перемещения по осям A / C, об/мин	80 / 150
ATC тип	Манипулятор
Емкость магазина, шт.	24 / 30 / 40
Макс. диаметр инструмента, мм	70 / 120
Макс. длина инструмента, мм	200
Время смены инструмента, сек	5
Вес инструмента (макс.), кг	8
Система ЧПУ	ЦТО CNC
Тип 5-ти осевой обработки	Поворотно-наклонный стол
Перемещение по осям A / C, °	от +110 до -5 - 360
Перемещение по осям X / Y / Z, мм	610 (включая сменщик инструмента) / 300 / 350
Точность позиционирования по осям X / Y / Z, мм	0,008 / 0,005
Повторяемость по осям A / C, сек	8 / 5
Повторяемость по осям X / Y / Z, мм	0,006 / 0,003
Точность позиционирования по осям A / C, сек	8 / 8
Инструмент	OMP40
Деталь	RENISHAW  NC4+
Помпа высокого давления подачи СОЖ	опция
Длина, мм	2850
Ширина, мм	2400
Высота, мм	2750
Вес, кг	6000
