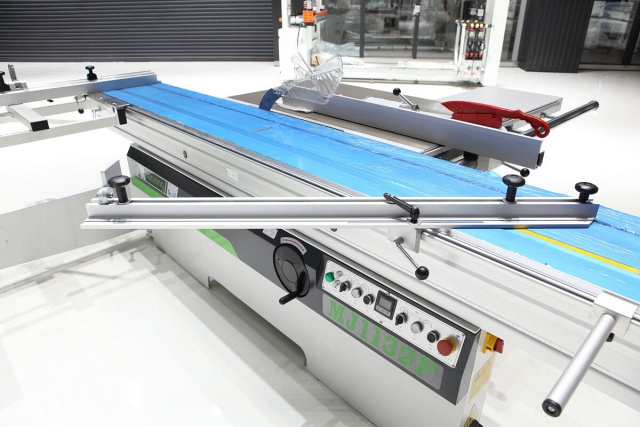

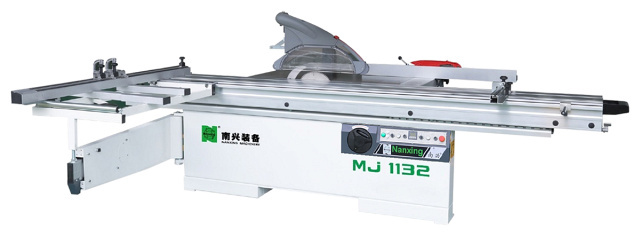

Форматно-раскроечный станок Nanxing MJ1132F

Форматно-раскроечный станок Nanxing MJ1132F для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.

Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.

Область применения

Форматно-раскроечный станок Nanxing MJ1132F используется на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и других деревообрабатывающих производствах.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Форматно-раскроечный станок Nanxing MJ1132F используется на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и других деревообрабатывающих производствах.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

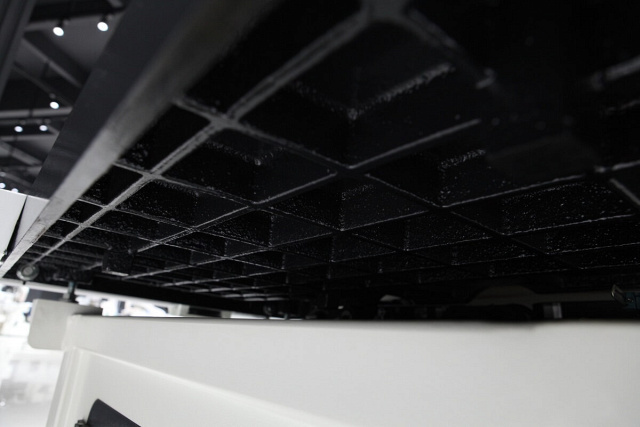

	Массивная станина Основной всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка.
	Способ крепления каретки Широкие опорные поверхности, обработанные за один установ на станках с ЧПУ, позволяют легко установить каретку на станок. Данная конструкция не требует настройки в горизонтальной плоскости, облегчает монтаж и не нуждается в дополнительных регулировкахв дальнейшем.

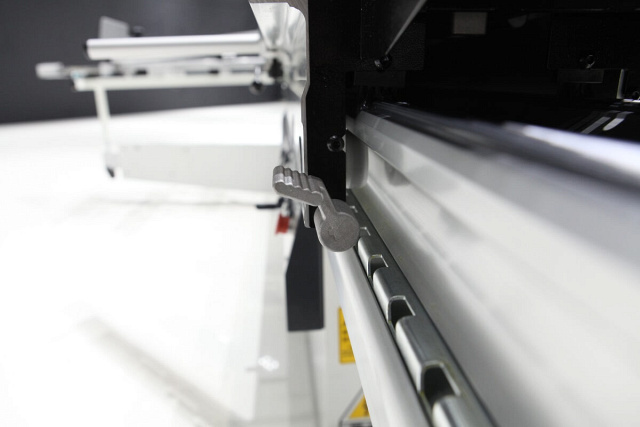

	Роликовая каретка Стальные цилиндрические направляющие обеспечивают высочайшую точность и качество распиловки. Ролики качения большого диаметра гарантируют плавность и легкость хода каретки при любых нагрузках. На сегодняшний день такой тип каретки наиболее распространен, надежен, долговечен и практически не требует технического обслуживания.

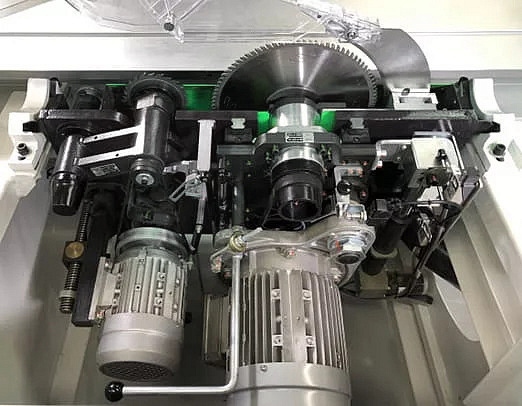

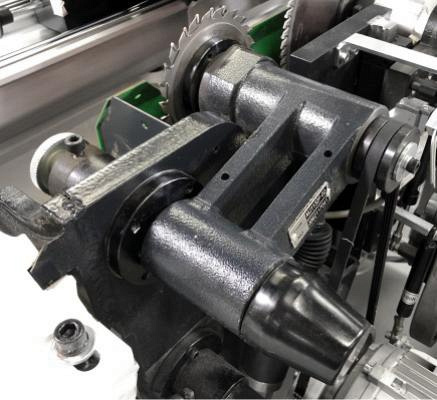

	Литой пильный узел Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Каждый пильный узел после калибровки вала проходит 12-часовую обкатку с замером температуры подшипников. Такой контроль гарантирует качественный пропил и надежность узла.

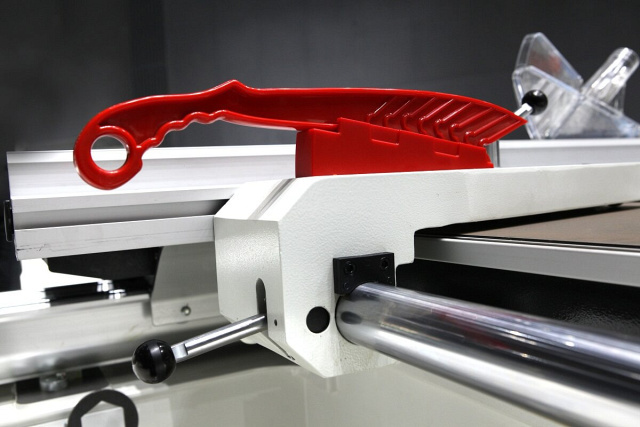

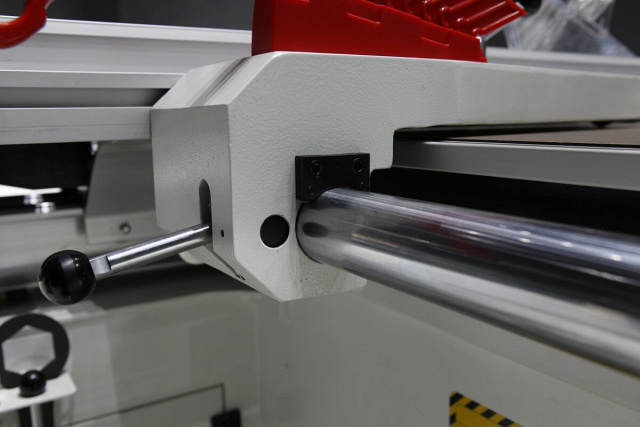

	Регулировка подрезки Соосность подрезной пилы относительно основной осуществляется с помощью специального маховичка по принципу винт - гайка. Отсутствие промежуточных передаточных элементов позволяет точно настроить узел, а также, сохранить настройку.

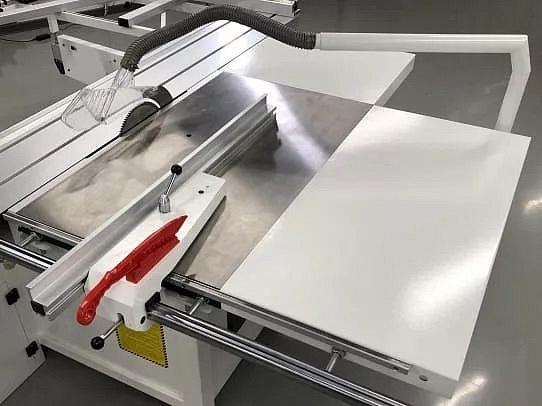

	Большой опорный стол Оснащен закатным роликом для удобства работы с полноформатными листами и имеет размеры 1250 х 630 мм. Подвижная центральная опорная планка имеет длину 1000 мм и создает дополнительную опорную площадь.

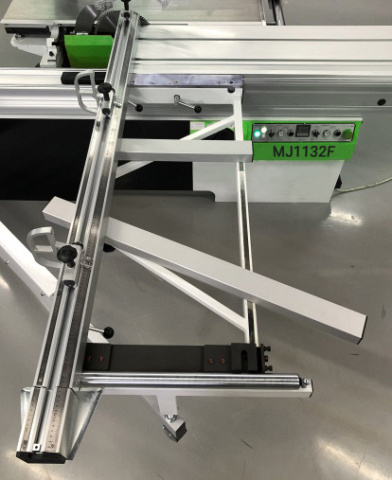

	Жестко фиксированная поперечная линейка Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках под углом 90° к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя.

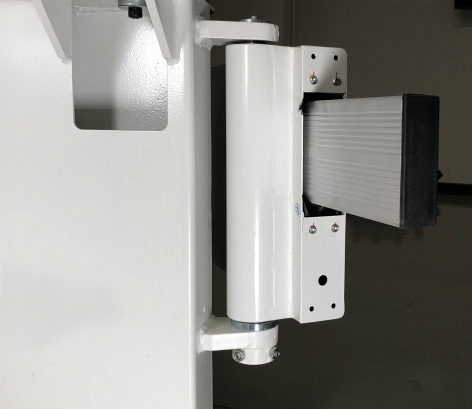

	Телескопическая опора Телескопическая опора шириной 320 мм и массивные кронштейны крепления к станине обеспечивают жесткость конструкции и позволяют работать с листами материала большой массы без потери точности и качества раскроя.

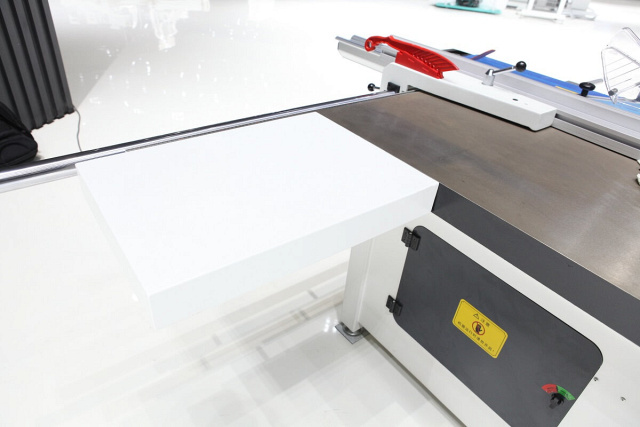

	Дополнительные столы Дополнительный стол справа размером 1250 х 600 мм и стол на выходе заготовки размером 720 х 630 мм создают большую рабочую поверхность, улучшая эргономику работы на станке и снижая процент брака.

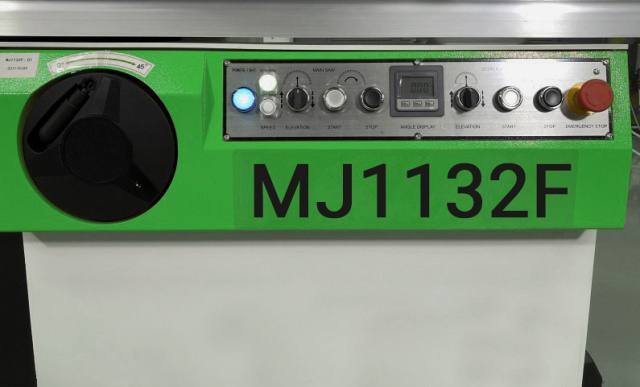

	Пульт управления Пульт управления станка позволяет оператору быстро включить / выключить привод пил, а также настроить вылет основной и подрезной пил, которые регулируются при помощи электромотора. Угол наклона удобно регулируется с помощью маховика на передней панели станка. Значение угла отображается в реальном времени на электронном дисплее с точностью 0,1 мм. На панели установлена кнопка аварийной остановки станка.

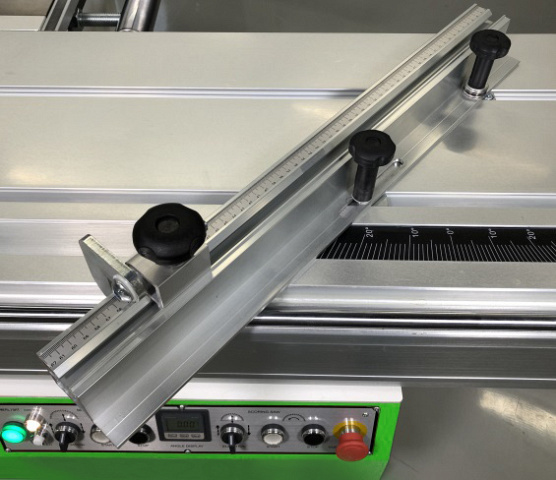

	Упор для угловых резов В стандартную комплектацию станка включен упор для раскроя заготовок не под прямым углом. Устанавливается на каретку и настраивается с помощью специальной шкалы.
	Система смазки Для обеспечения долговечности в конструкции станка реализована система полуавтоматической смазки направляющих, которые отвечают за подъем / опускание пильных агрегатов.
	Электрошкаф Все основные электрокомпоненты станка находятся в отдельном пылезащищенном шкафу, позволяя станку работать стабильно и без сбоев.

Технические характеристики

Характеристика	Значение
Диаметр пилы, мм	300 - 350
Посадочный диаметр, мм	30
Скорость вращения, об/мин	3800 / 5200
Мощность двигателя, кВт	5,5
Диаметр пилы, мм	120
Посадочный диаметр, мм	22
Скорость вращения, об/мин	9000
Мощность двигателя, кВт	1,1
Длина пропила, мм	3100
Вылет пилы, мм	75 - 100
Размеры подвижной каретки, мм	3200 x 380
Размеры основного стола (длина х ширина), мм	1200 х 650
Макс. расстояние между пилой и боковой базовой линейкой, мм	1300
Высота пропила, мм	75 с диском 300 мм,100 с диском 350 мм
Угол наклона пильного узла, °	0 - 45
Диаметр патрубка стружкоприемника, пильного узла / ограждения основной пилы, мм	120 / 100
Общая установленная мощность, кВт	6,6
Наклон пил	ручной
Электронная индикация наклона пилы	есть
Электронная индикация на упорах	нет
Электроподъем основной пилы	есть
Длина, мм	3300
Ширина, мм	3150
Высота, мм	875
Вес Nanxing MJ1132F, кг	1000
