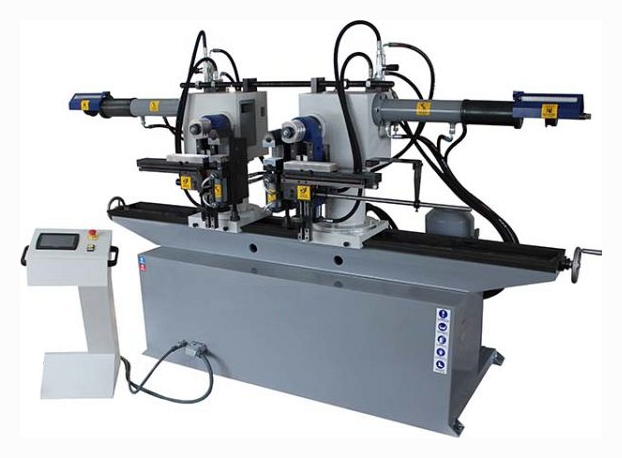

Двусторонний трубогибочный станок IRONMAC IW-38 (А)

Трубогибы предназначены для гибки любого вида профиля трубы. (Круглая труба, квадратная труба, профильная труба или пруток). Материалы труб могут использоваться, такие как: сталь, нержавеющая сталь, медь, бронза, алюминий и так далее. Другие материалы возможно гнуть после уточнения у завода-изготовителя. Трубогибы серии IW используются для производства симметричных деталей, таких как: рамки, скобы, рамы столов, стульев и т.д. Трубогибы применяются в следующих областях промышленности: Область применения Примеры сечений обрабатываемых изделий Получаемые изделия

Область применения

Трубогибы применяются в следующих областях промышленности: Примеры сечений обрабатываемых изделий Получаемые изделия

Схемы обработки

Конструктивные особенности

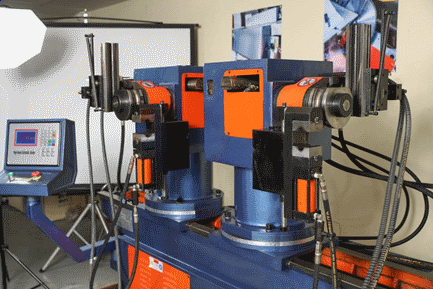

	Регулировка межцентрового расстояния Труба устанавливается на станок, и две гибочные головки, расположенные на расстоянии друг от друга, одновременно производят гибку. Расстояние между гибочными головками регулируется механически, путем поворота рукояти – довольно просто и удобно.

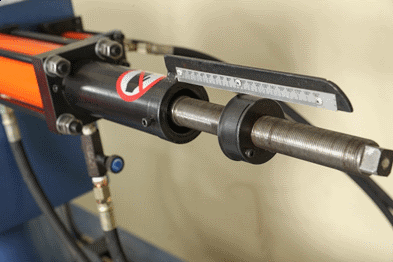

	Задача угла гиба Угол гиба задается также механически путем поворота ограничителя хода гидравлического цилиндра на каждой из голов, там же интегрирована линейка с градацией.

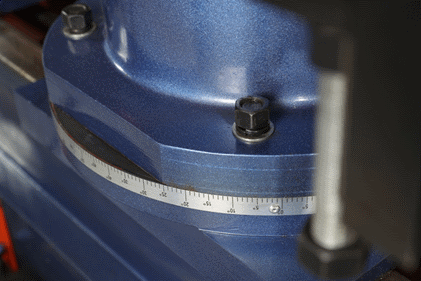

	Гибка в двух плоскостях Возможна также и труб в двух плоскостях- гибочные консоли (на которых крепятся гибочные головки) разворачиваются вокруг оси на 90°, у основания расположена удобная и наглядная шкала для отмера угла разворота.

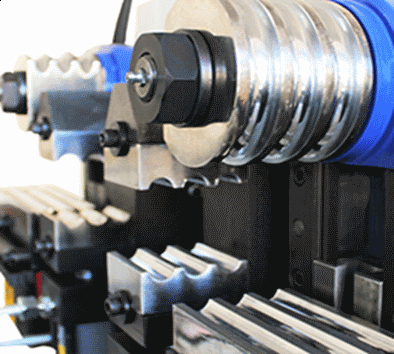

	Возможность использования многоручьевой оснастки для одновременной гибки нескольких труб В разы увеличивает производительность Вашего производства.

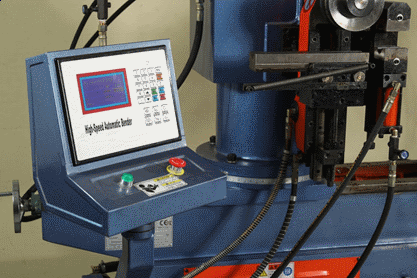

	Высокая скорость гибки при помощи двойной головки Станок управляется от NC контроллера.
	Педаль для безопасного старта

Комплектация

Стандартная

Комплект гибочной оснастки – набор роликов и прижимных матриц под один типоразмер трубы

Дополнительная

Технические характеристики

Характеристика	Значение
Мощность, кВт	5,5
Maкс. диаметр гиба х толщина стенки, мм	38 x 2
Диапазон центра при двойном гибе, мм	170 - 1400
Панель управления	NC контроллер
Давление, МПа	14
Гидравлическая система, кВт	электромагнитный клапан Япония Yuken
Радиус гиба, мм	150
Макс. угол гиба, °	180
Рабочая скорость гибки, °/с	45
Суммарная мощность, кВт	5,5
Объем бака, л	120
Длина, мм	2600
Ширина, мм	1100
Высота, мм	1500
Вес IRONMAC IW-38, кг	1100
