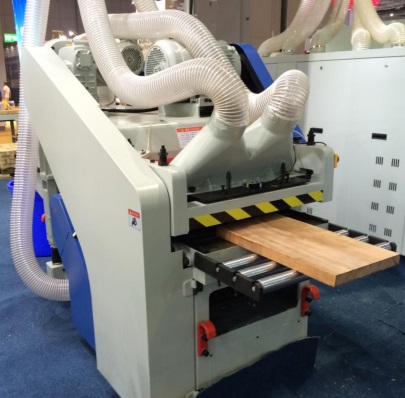

Двусторонний рейсмусовый станок QUADRO 240

Предназначены для двухстороннего строгания в размер по толщине плоских заготовок из древесины. В производстве мебели рейсмусовые станки используются для обработки древесины, создания гладких и ровных поверхностей, а также формирования деталей. Рейсмусовые станки являются важным инструментом для столяров и плотников, которые работают над созданием различных деревянных изделий. В промышленных условиях рейсмусовые станки могут использоваться для производства деревянных плит, брусков, палубных досок и других строительных материалов. Рейсмусовые станки применяются при создании деревянных дверей и окон, обеспечивая точность и качество обработки деталей. В производстве деревянных поддонов рейсмусовые станки могут использоваться для выравнивания и обработки деревянных деталей. Рейсмусовые станки широко применяются при производстве столярных материалов, таких как листы фанеры и ДСП. Область применения Мебельное производствоСтолярные мастерскиеПроизводство деревянных строительных материаловПроизводство дверей и оконПроизводство поддоновПроизводство столярных материалов

Схемы обработки

Двухстороннее рейсмусование с автоподачей

Конструктивные особенности

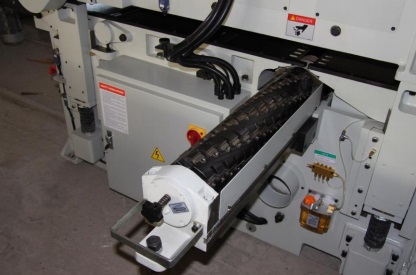

	Нижний ножевой вал Удобная замена ножей нижнего фуговального вала. Для этого вал выдвигается по направляющим.

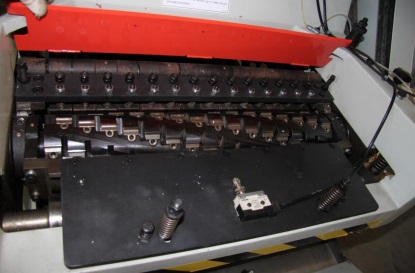

	Верхний ножевой вал Удобный доступ к верхнему ножевому валу. При поднятой крышке срабатывает концевик и исключает запуск станка, что обеспечивает безопасную замену ножей.

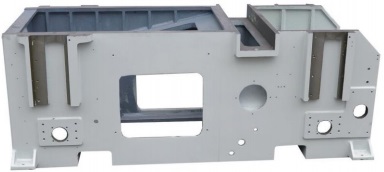

	Станина и стол станка Выполнены литыми, что обеспечивает гашение вибраций и высокую точность обработки.

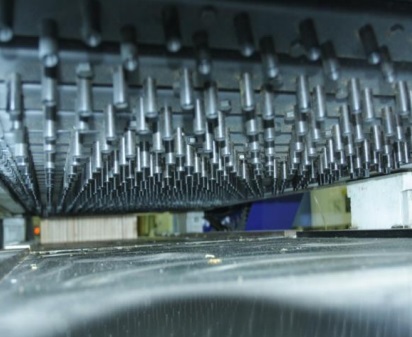

	Подающий конвейер Подача заготовки осуществляется конвейером с подпружиненными пальчиковыми прижимами. Каждый прижимной палец независимо от других подпружинен, а сама заготовка прижата на всем пути нахождения в станке. Также возможна одновременная подача нескольких разнотолщинных заготовок.

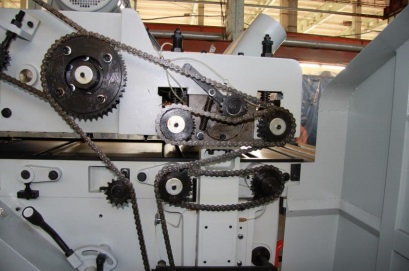

	Система привода Привод подающего транспортера, приводных роликов в столе и подающих роликов перед верхним ножевым валом осуществляется посредством массивной цепи от отдельного двигателя и имеет плавную регулировку скорости подачи инвертором. Узлы механизма подачи находятся сбоку станка и закрыты поворотным кожухом, что обеспечивает легкий и удобный доступ к ним для обслуживания.

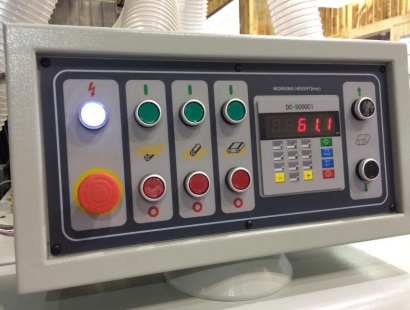

	Пульт управления На пульте расположены кнопки включения/выключения верхнего и нижнего ножевого вала, транспортера, подъема/опускания верхнего ножевого вала и кнопка аварийного отключения. Выставление на толщину обработки осуществляется с помощью программатора. Отображение размера на электронном цифровом табло. На выходе дублирована кнопка аварийного отключения.

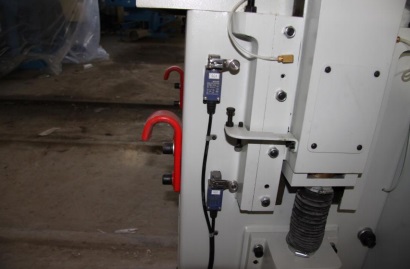

	Подъемные винты Верхний ножевой вал и подающий транспортер поднимаются и опускаются на 4-х винтовых опорах, что исключает перекос и гарантирует высокую точность. От попадания пыли и грязи винты закрыты кожухами. Концевые выключатели ограничивают ход стола.

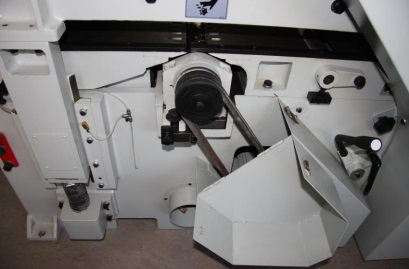

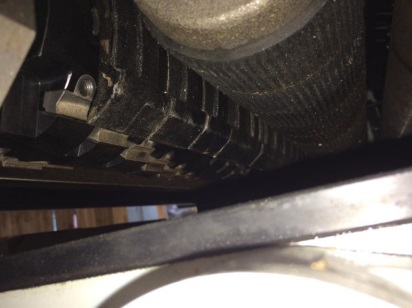

	Привод нижнего ножевого вала Осуществляется посредством 3-х клиновых ремней. Удобно расположен сбоку станка и оснащен рукояткой для быстрого снятия ремней. В соответствии с нормами безопасности привод закрыт кожухом.

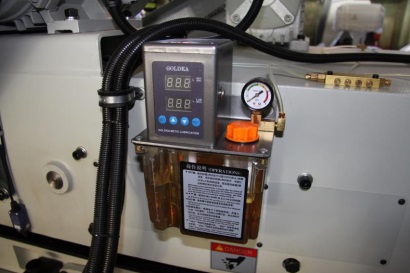

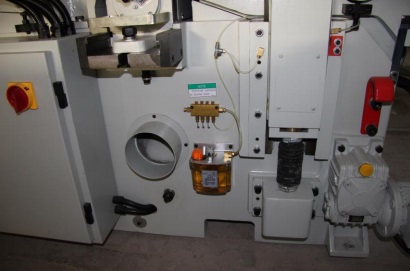

	Автоматическая централизованная система смазки конвейера На станке установлена автоматическая система смазки подающего конвейера и цепи. Смазка работает по установленному временному интервалу во время работы станка. Время выставляется на дисплее. Оснащена автоматическим отключением станка в случае отсутствия смазки в бачке!
	Централизованная система смазки Обеспечивает смазку основных узлов и механизмов станка с помощью ручного насоса. Это существенно экономит время на обслуживание станка.

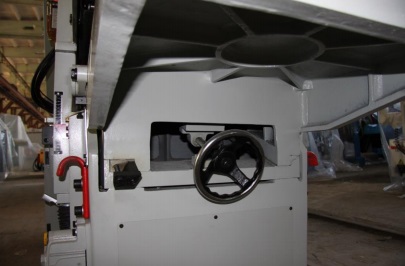

	Настройка толщины съема фуговального вала Осуществляется с помощью маховика. Отображение размера по миллиметровой шкале.

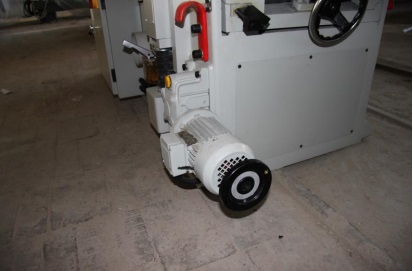

	Настройка толщины съема рейсмусового вала Осуществляется одновременно с настройкой подающего транспортера с помощью электродвигателя, возможно ручное выставление толщины, что делает станок очень надежным в эксплуатации. Толщина обработки отображается на электронном дисплее и дублируется на миллиметровой шкале.
	Секционный подающий вал Перед рейсмусовым (верхним) ножевым валом заготовку подает секционный валец, что позволяет обрабатывать сразу несколько разнотолщинных заготовок.

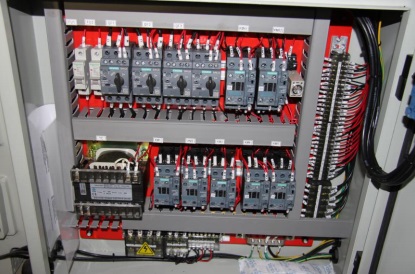

	Электрокомпоненты В станке используются качественные электрокомпоненты Schneider Electric и Siemens.

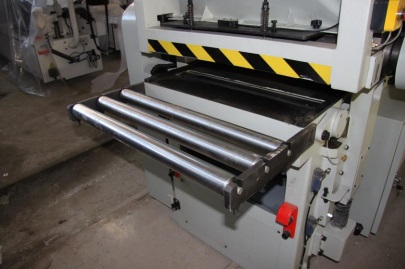

	Дополнительный ролики В комплект поставки входят 3 дополнительных поддерживающих ролика на выходе и один ролик на входе. Удобно при обработке длинномерных заготовок.
	Аспирационные патрубки Эксгаустерные отверстия на верхнем и нижнем ножевом валу Ø150 мм.

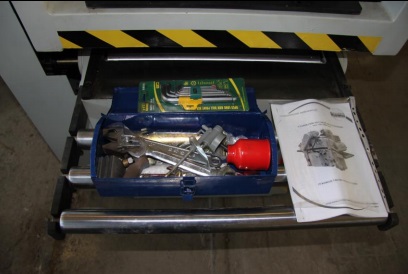

	ЗИП В комплекте со станком ключи, пресс-масленка для обслуживания станка и руководство по эксплуатации.

Технические характеристики

Характеристика	Значение
Размеры рабочего стола, мм	445 х 2430
Разнотолщинность при обработке нескольких заготовок, мм	3
Ширина обработки, мм	445
Толщина обработки, мм	10 - 200
Мин. длина обработки, мм	310
Макс. толщина снимаемого слоя, мм	↑5 ↓3
Количество ножей, шт	4
Скорость подачи заготовки, м/мин	5 - 25
Диаметр ножевого вала, мм	125
Мощность ножевого вала, кВт	↑7,5 ↓5,5
Мощность подачи, кВт	3
Мощность привода подъема / опускания рабочего стола, кВт	0,75
Количество роликов на столе, шт.	4
Установленная мощность, кВт	16,75
Частота вращения ножевого вала, об/мин	4800
Диаметр патрубка аспирации, мм	150 х 2
Количество электродвигателей, шт.	4
Кол-во обрабатываемых сторон	2
Тип ножевого вала	спиральный (кукуруза)
Длина, мм	2830
Ширина, мм	940
Высота, мм	1780
Вес QUADRO 240, кг	2600
