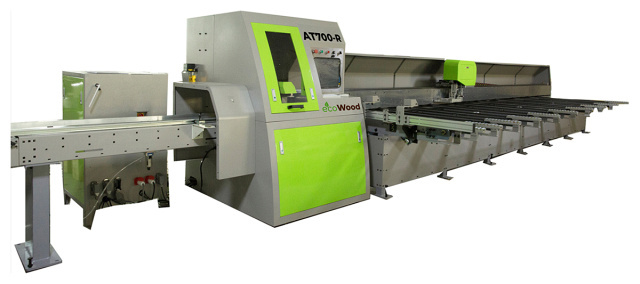

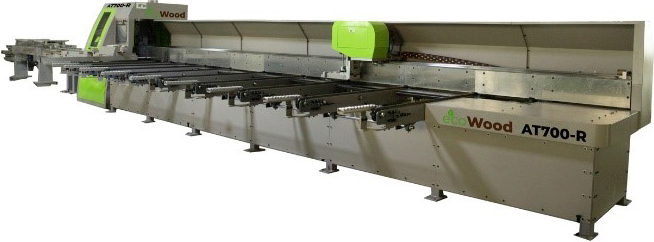

Автоматический торцовочный станок с поворотом пилы EcoWood AT700-R

EcoWood AT700-R предназначен для торцевания балок, досок на нужную длину и под заданный угол. Данное оборудование является высокопроизводительным и используется на предприятиях домостроения. Обеспечивает непрерывную и автоматическую резку с высокой точностью и высокой эффективностью. PLC-управление, позволяет предварительно настраивать, редактировать и сохранять размеры и режимы резки. Станок применяется на деревообрабатывающих предприятиях, на участках каркасного, брусового домостроения, так же для производства сложных конструкций крыш в промышленных объемах. Область применения Получаемые изделия

Область применения

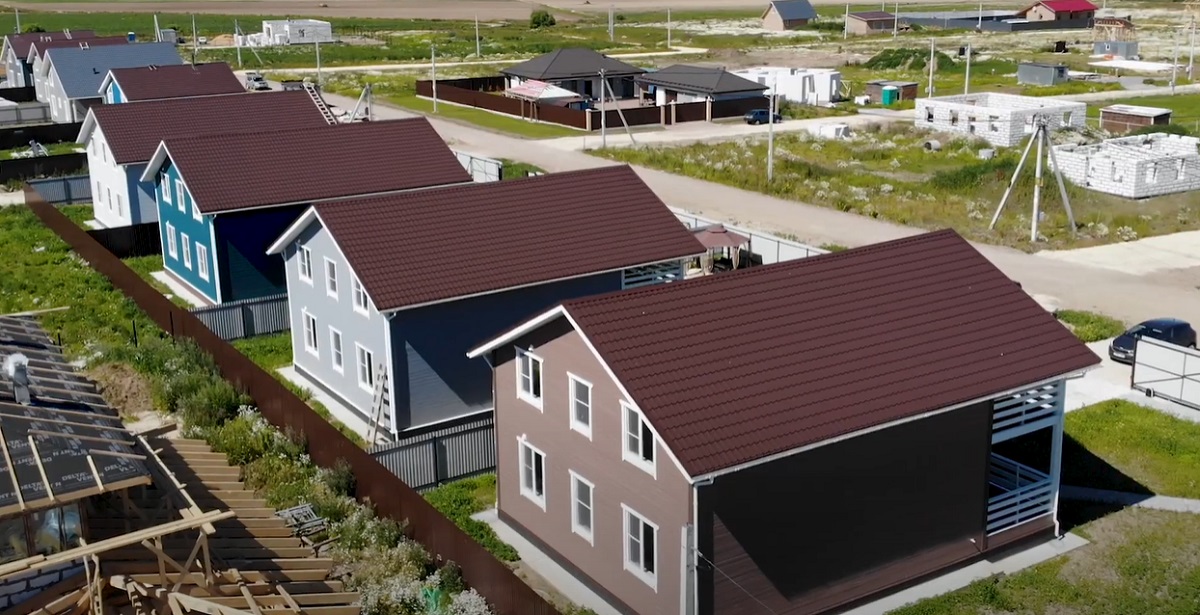

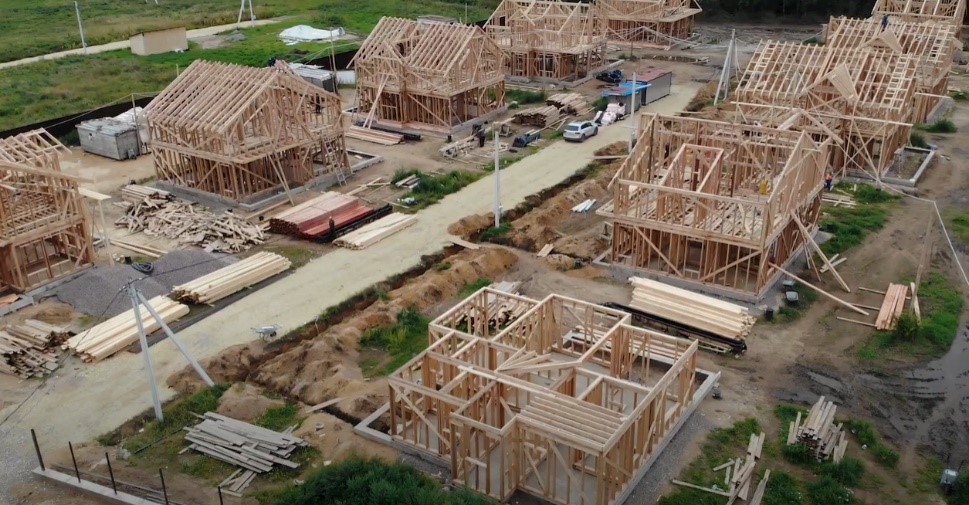

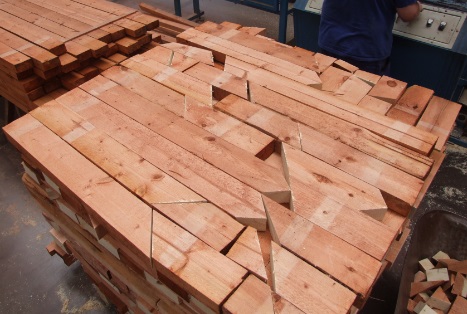

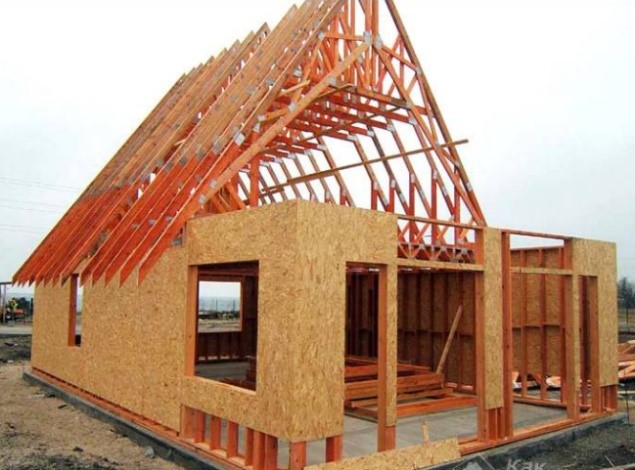

Станок применяется на деревообрабатывающих предприятиях, на участках каркасного, брусового домостроения, так же для производства сложных конструкций крыш в промышленных объемах. Получаемые изделия

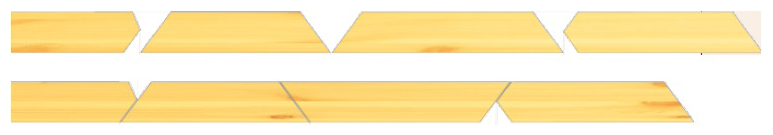

Схемы обработки

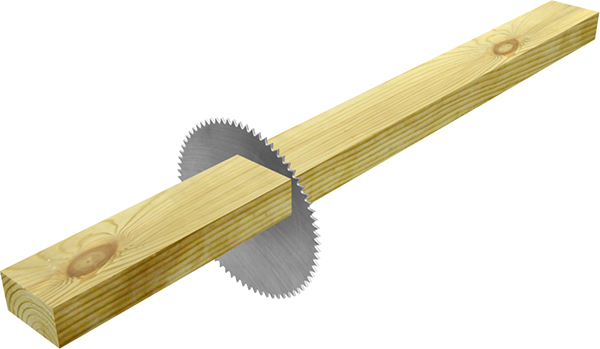

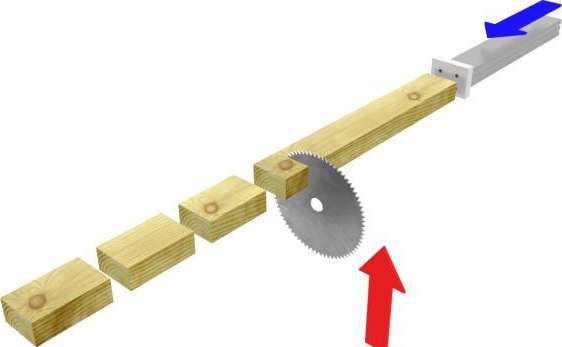

	Торцевание по длине
	Торцевание по длине

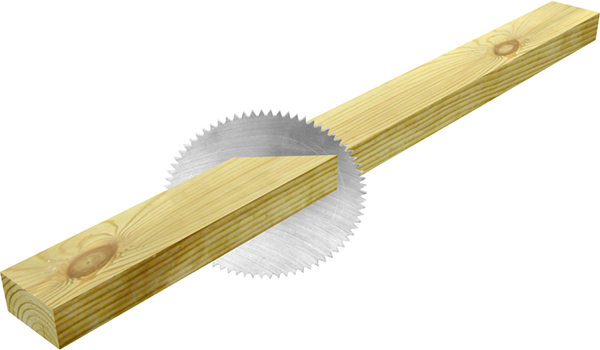

	Торцевание под углом

Конструктивные особенности

	Автоматический поворот пилы Стол с дисковой пилой вращается в пределах -80° 0° +80°, что дает возможность торцевать заготовки под разными углами. При этом оператор станка полностью освобождается от таких долгих операций как:
	Система управления и ввод данных Станок оснащен системой управления OptiCom Direct, 17" цветным сенсорным TFT-экраном. Данные заготовок:

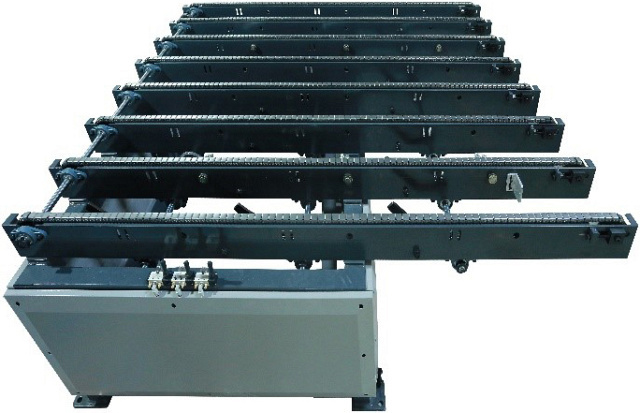

	Поперечный загрузочный транспортер Горизонтальный загрузочный цепной транспортер сделан из цельносварных стальных балок, прошедших прецизионную обработку с ЧПУ. Механизм передачи оснащен цепным конвейером, который отличается ударопрочностью, обеспечивая качественную подачу заготовок. Привод транспортера осуществляется через мотор-редуктор мощностью 2,2 кВт.

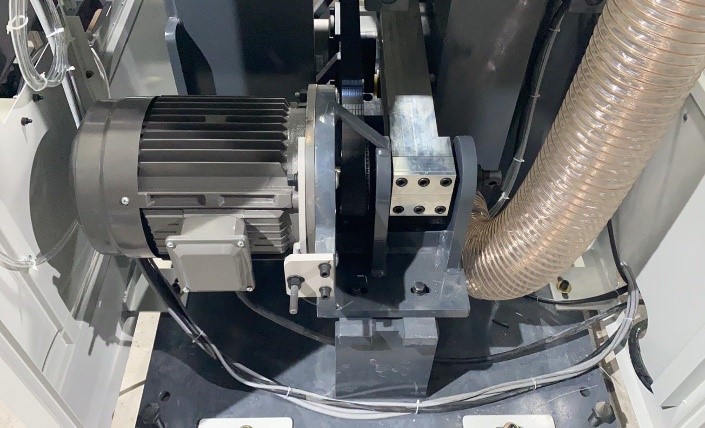

	Привод пилы Мощный двигатель привода пилы 11 кВт легко справляется с распиловкой материалов большого сечения.

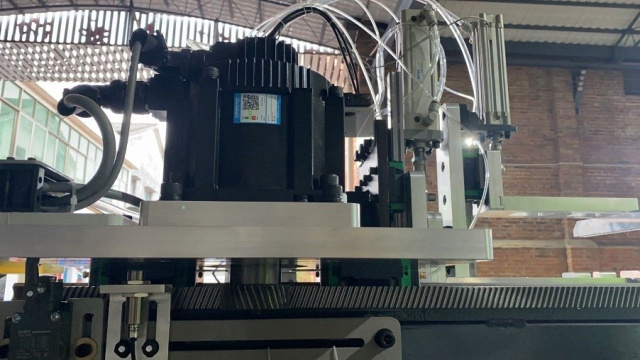

	Подача заготовок толкателем Устройство подачи приводится в действие серводвигателем большой мощности 3 кВт. Перемещение осуществляется зубчатой рейкой и прочной линейной направляющей, которая отличается высокой точностью и стабильностью. Толкатель оснащен прижимным устройством на задней части, которое позволяет избежать проскальзывания даже при работе на высокой скорости и обеспечивает высокую точность раскроя.

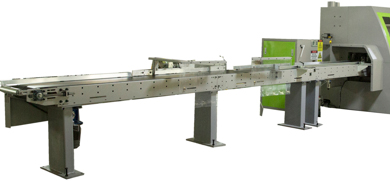

	Приемный ленточный транспортер Оснащен отдельным приводом. Обеспечивает непрерывный отвод продуктов резания и их дальнейшую сортировку. Опционально приемный транспортер можно оснастить пневматическими выталкивателями. Привод транспортера осуществляется через мотор-редуктор мощностью 2,2 кВт.

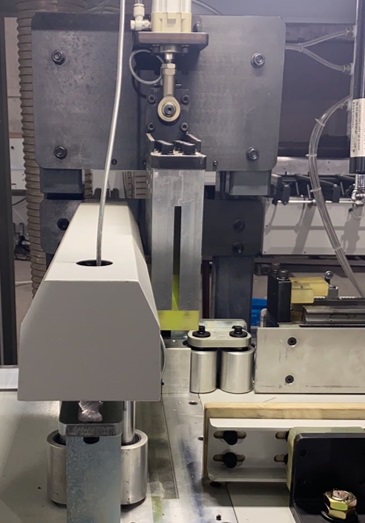

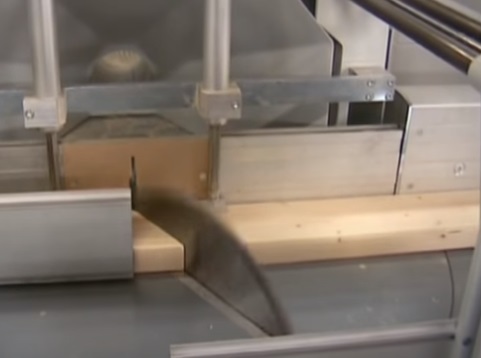

	Боковой перемещаемый прижим В зоне торцовки заготовка фиксируется перемещаемым прижимом, чтобы обеспечить высокое качество полученной кромки. Роликовая конструкция прижима обеспечивает высокую точность даже на высокой скорости.

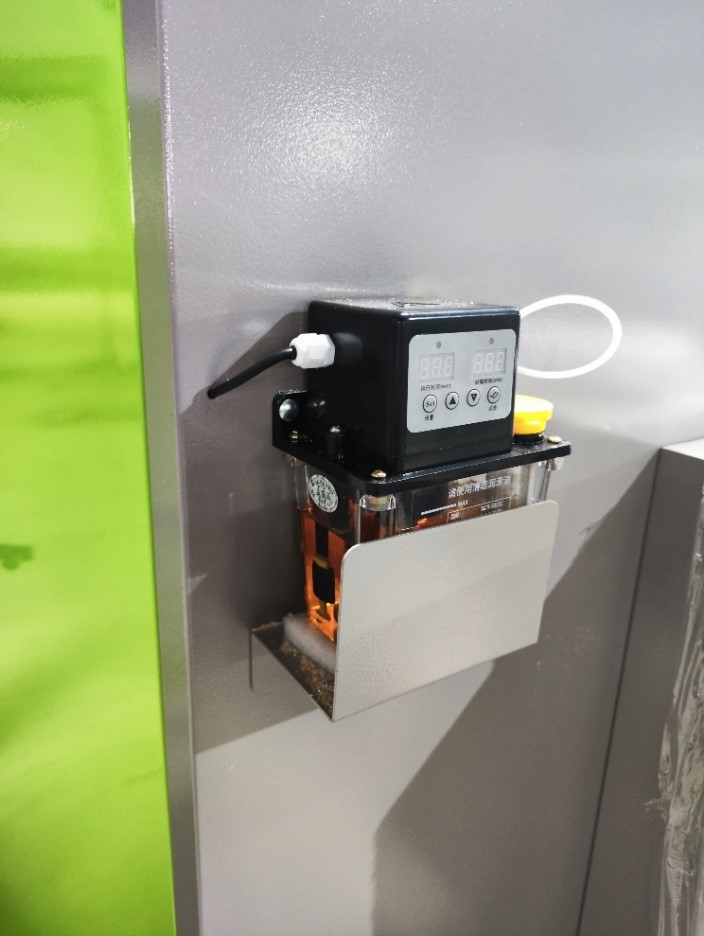

	Автоматическая система смазки узлов Узлы станка автоматически смазываются масляными насосами, что исключает необходимость ручного обслуживания.

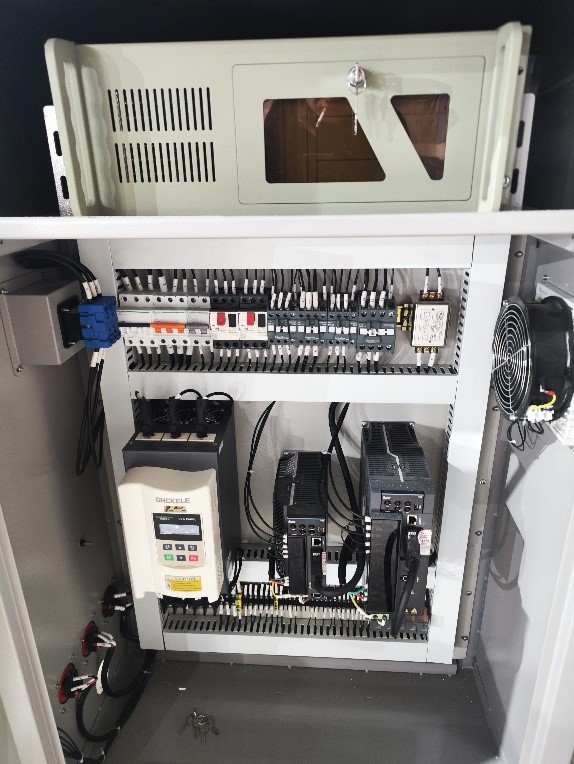

	Шкаф управления В шкафу управления установлены электрические компоненты от мировых лидеров, что обеспечивает надежность и стабильность работы. Каждый двигатель оснащен защитой от перегрузки для лучшей защиты безопасности и стабильности двигателя. Система промышленного управления: Advantech (Тайвань). Преобразователь частоты: ABB (Швейцария), ABB для инверторов, Schneider для низковольтных компонентов, таких как кнопки, контакторы, выключатели двигателей (Франция).

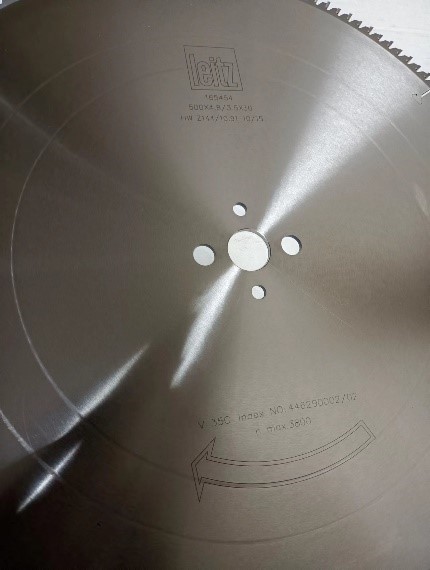

	Пильный диск в комплекте В комплекте со станком поставляется высококачественный пильный диск Leitz, Германия. Обеспечивает безупречное качество распила.

Комплектация

Дополнительная

	Режущий инструмент и заточное оборудование Оснащение станка инструментом (пилы дисковые), а также заточным оборудованием. Подобрать станок для заточки дисковых пил
	Система аспирации УВП-7000 Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Системы аспирации цехов
	Фильтры рукавные EcoWood FPC Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC
	Винтовой компрессор TRIUMPH TH 7,5/8 R 500L Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры. Винтовой компрессор TRIUMPH TH 7,5/8 R 500L

Технические характеристики

Характеристика	Значение
Длина заготовки, мм	1000 - 6300
Ширина заготовки, мм	10 - 410
Толщина заготовки, мм	10 - 160
Точность обработки, мм	±0,8 - 1
Угол поворота пилы, °	±80
Точность поворота пилы, °	±0,2
Время реза, с	0,4 - 0,7
Высота стола, мм	880 ± 20
Скорость подачи, м/мин	30 - 60
Скорость возврата толкателя, м/мин	80 - 120
Диаметр пилы наружный/посадочный, мм	700 / 30
Частота вращения пилы, об/мин	3850 - 4200
Мощность привода поперечного транспортера, кВт	2,2
Мощность серводвигателя толкателя, кВт	3
Мощность привода пилы, кВт	11
Мощность серводвигателя подъема/опускания пилы, кВт	3
Мощность серводвигателя поворота пилы, кВт	5,5
Мощность привода отводящего транспортера, кВт	2,2
Установочная мощность, кВт	26,9
Диаметр патрубков стружкоприемников, шт x мм	2 x 100
Вес EcoWood AT700-R, кг	3000
