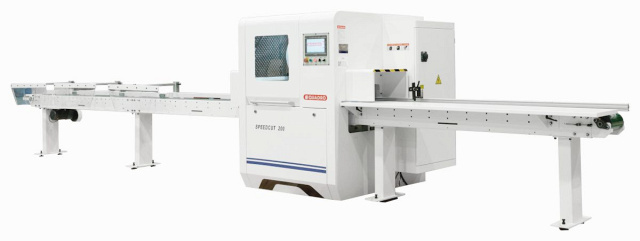

Автоматический станок для вырезки дефектов и торцовки QUADRO SpeedCut 200

Предназначен для удаления дефектных мест в соответствии с флюоресцирующими маркировками оператора, с высокой скоростью подачи, в автоматическом режиме. Также возможен раскрой заготовок в атоматическом режиме без высокой точности. Предварительно оператором с помощью люминесцентного мелка наносятся метки на заготовке в том месте, где требуется вырезка дефектов (сучков, смоляных карманов и т.п.). Подача обрезной доски происходит справа налево при помощи приводного транспортера. Обрезка осуществляется по меткам с помощью автоматического торцовочного станка с функцией вырезки дефектов и с позиционирующим устройством. Метки считываются с помощью установленного на станке фотоэлемента. Выгрузка заготовок происходит приводным ленточным транспортером. Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях. Область применения Получаемые изделия

Область применения

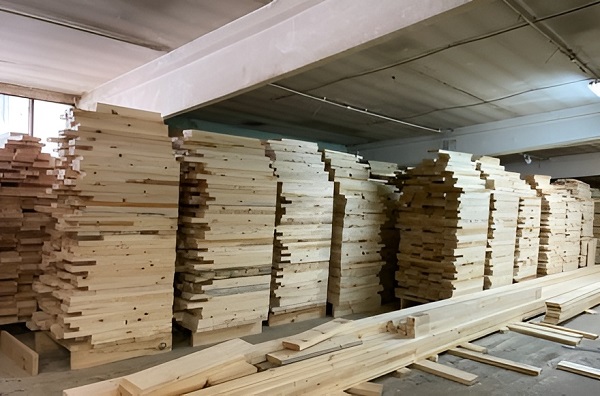

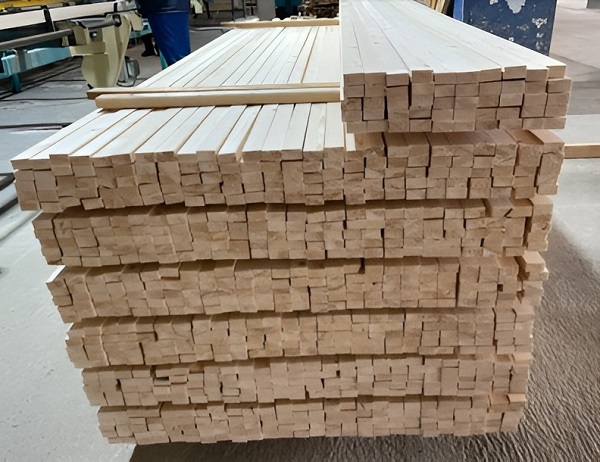

Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях. Получаемые изделия

Схемы обработки

	Вырезка дефектов по мелкам
	Торцевание заготовок

Конструктивные особенности

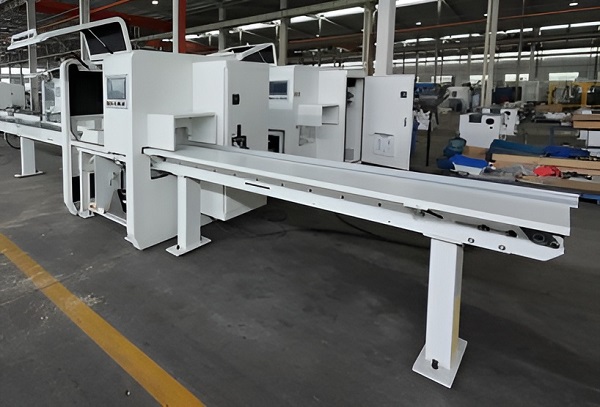

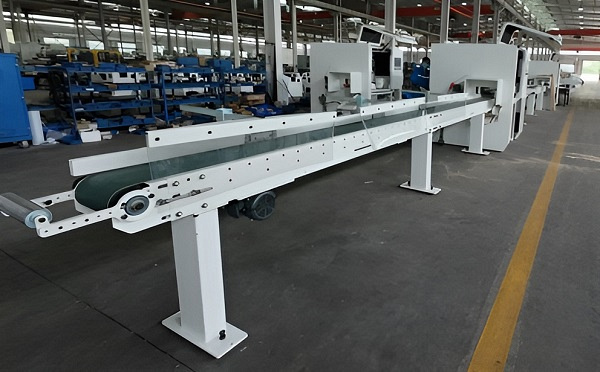

	Стол подачи Приводной ленточный транспортер с разметочной зоной длиной 2500 мм на входе станка для подачи и разметки заготовок позволяет увеличить производительность и непрерывную работу.

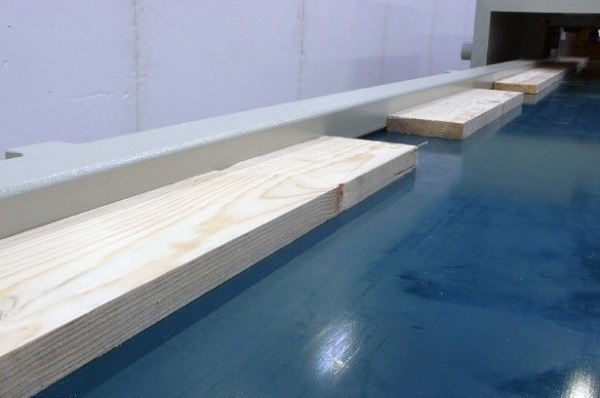

	Приемный ленточный транспортер Оснащен отдельным приводом и 3 пневматическими выталкивателями. Обеспечивает непрерывный отвод продуктов резания и их дальнейшую сортировку.

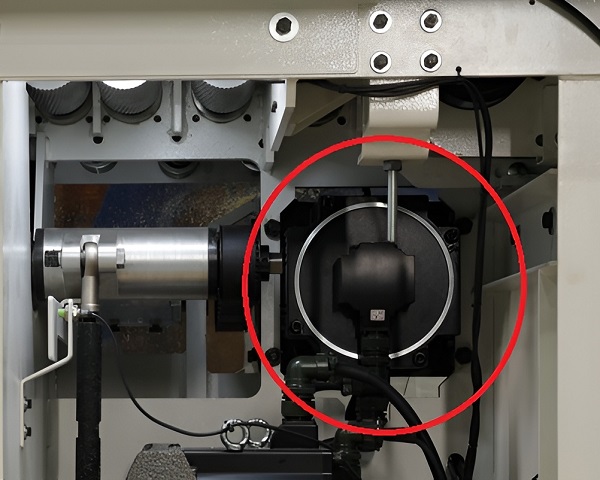

	Привод системы подачи Установлен сервомотор привода подачи на подающий транспортер + ролики, мощностью 5,5 кВт. Быстрая и равномерная подача заготовок в зону резания с высокой точностью.

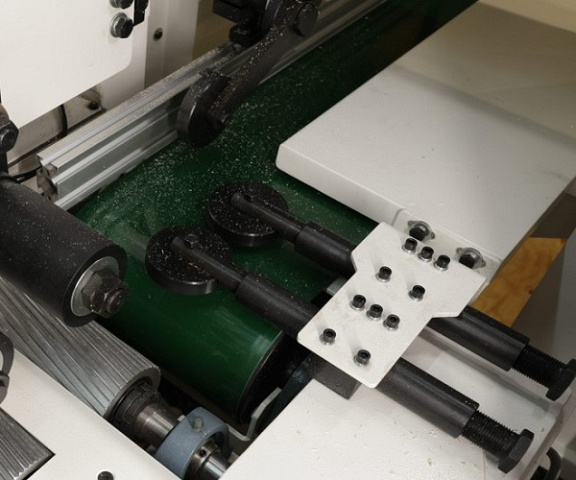

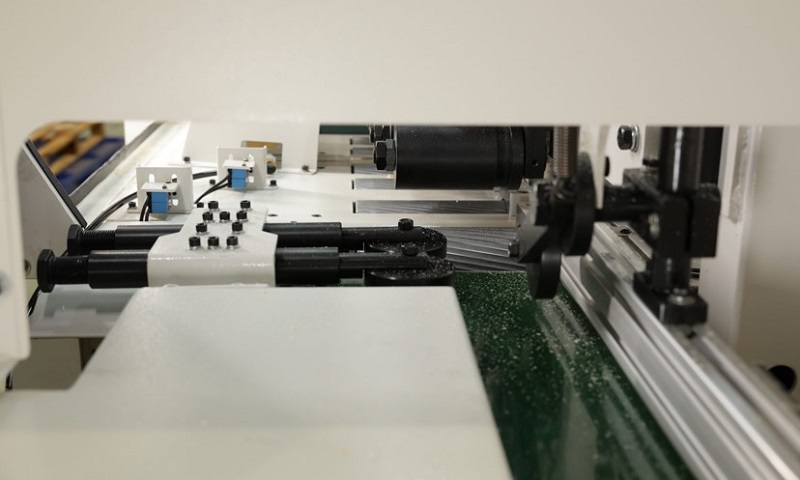

	Система прижимов На входе в станок, перед зоной резания, установлены: Такая система прижимов обеспечивает строго прямолинейную подачу заготовок в зону резания и получаемый прямой рез на каждой заготовке.

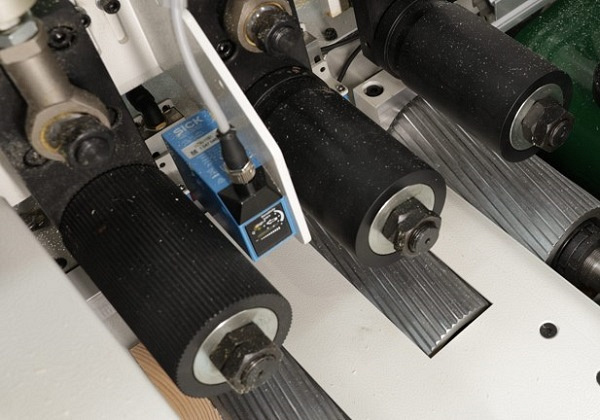

	Оптический датчик Датчик SICK, производство Германия. На мировом рынке оптических датчиков занимает лидирующие позиции. Обеспечивает высокую скорость распознавания с высокими характеристиками отклика.

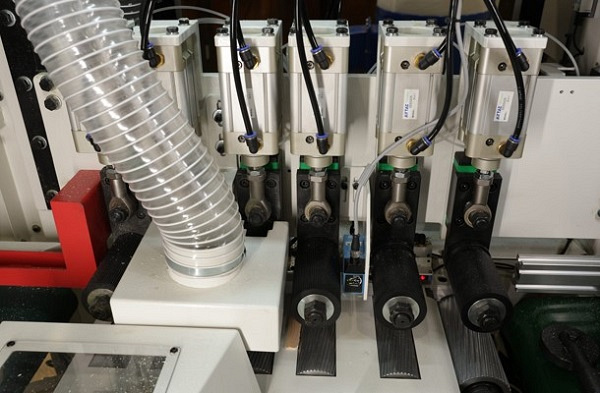

	Приводные и прижимные ролики Увеличенное количество на станке приводных нижних рифленых роликов в столе - 6 штук и обрезиненных верхних роликов с пневматическим прижимом - 6 штук. Обеспечивают стабильную подачу и точное позиционирование заготовки для резания во время остановки.

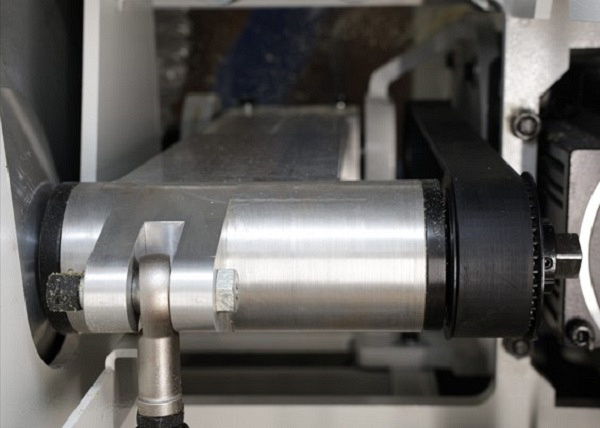

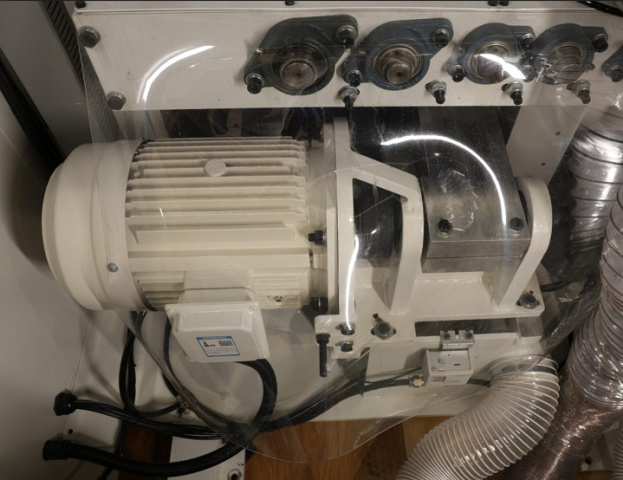

	Привод пилы Мощный двигатель привода пилы 7,5 кВт, обладает характеристиками высокого уровня защиты и стабильной работы. Конструкция пильного суппорта с двойным подшипником обеспечивает плавное и долговечное вращение шпинделя.

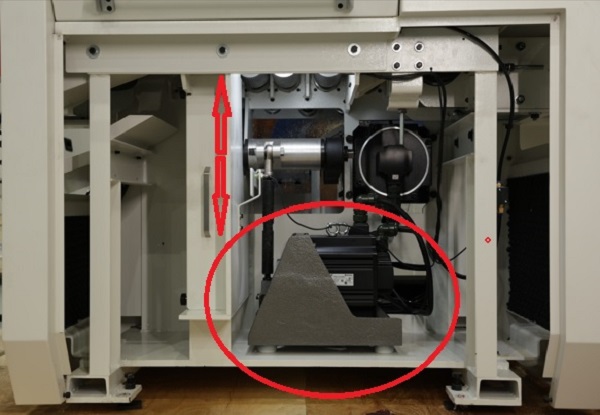

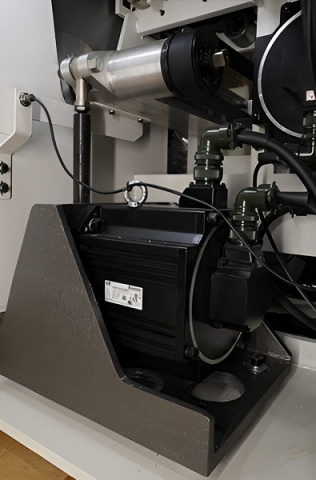

	Сервопривод подъема / опускания пилы Сервопривод мощностью 4,5 кВт имеет высокую скорость, высокую точность зубчато-ременной передачи, высокий крутящий момент. Сам привод установлен в отдельном литом корпусе на опорах, что позволяет исключить появление вибраций.

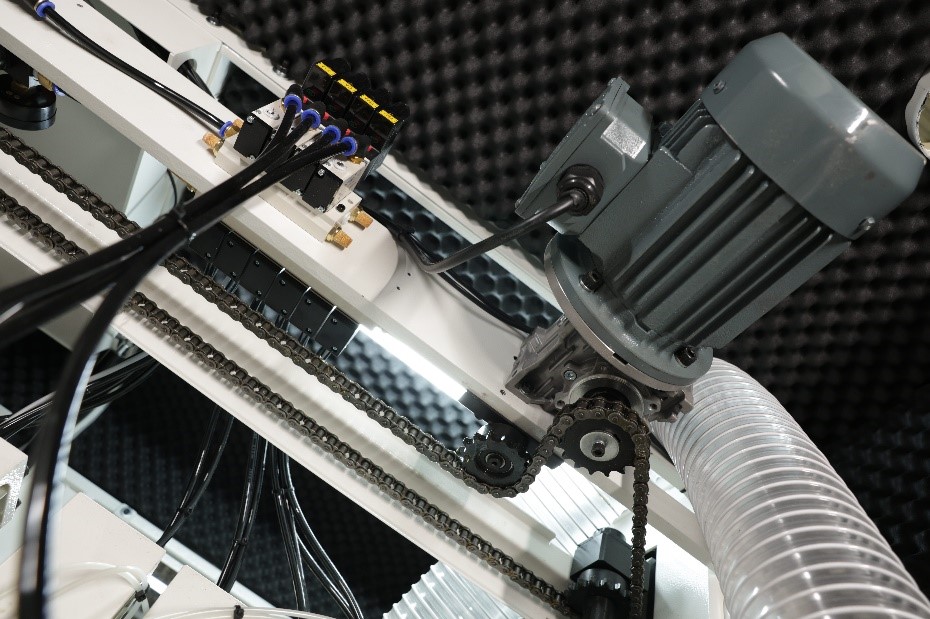

	Настройка положения приводных роликов Регулировка подъема-опускания верхних подающих роликов осуществляется при помощи мотор-редуктора мощностью 0,37 кВт через цепную передачу.

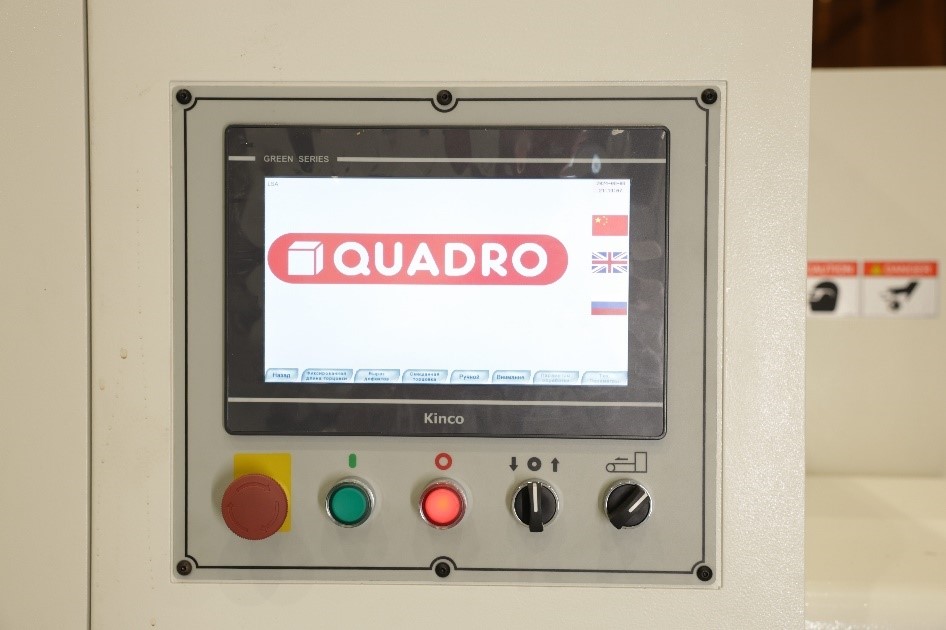

	TOUCH-SCREEN экран Удобный и интуитивно простой 10-дюймовый сенсорный экран для управления станком и программирования задач. Позволяет оперативно вносить параметры и изменения в режим работы станка.

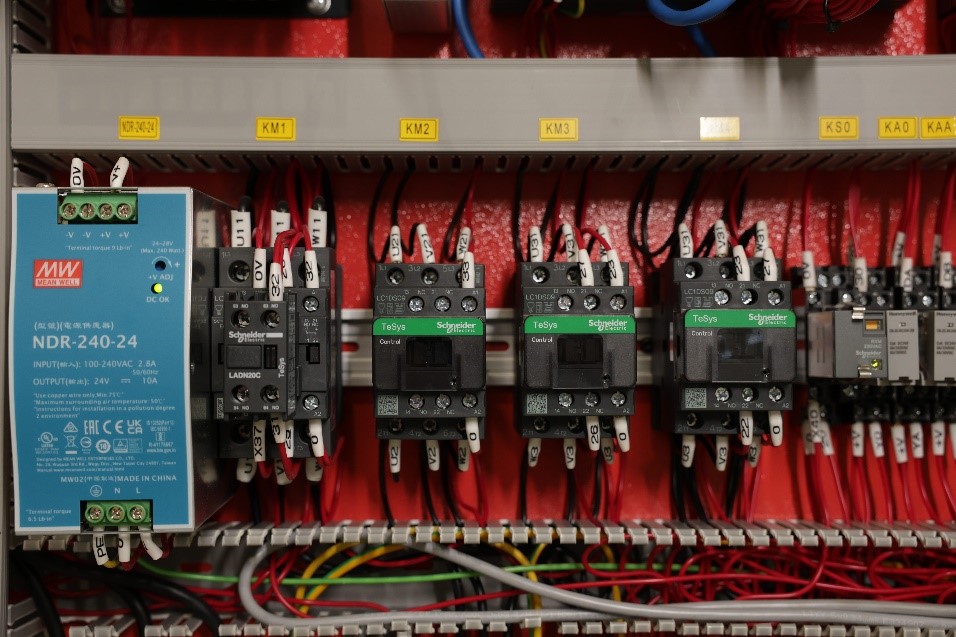

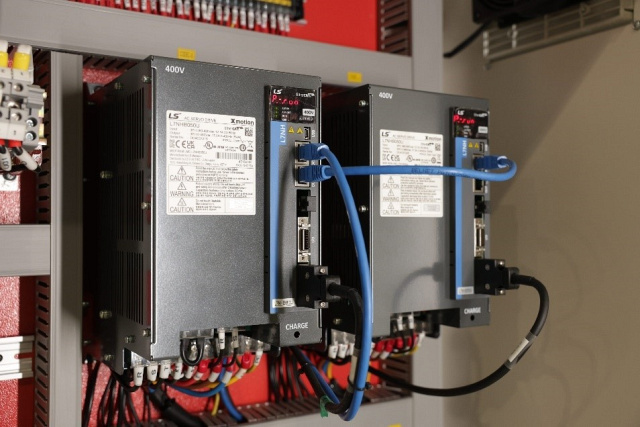

	Шкаф управления В шкафу управления установлены электро-компаненты ведущих мировых производителей: Обеспечивает высокую скорость вычислений и стабильную производительность.

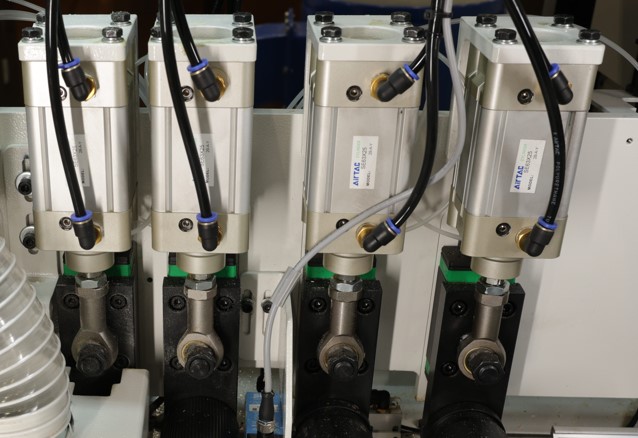

	Cистема пневматики Установлены пневмо-цилиндры от компании AirTAC (включая цилиндры, электромагнитные клапаны и т.д.). Малый ток управления, высокая скорость отклика, является надежной гарантией обеспечения точности работы станка.

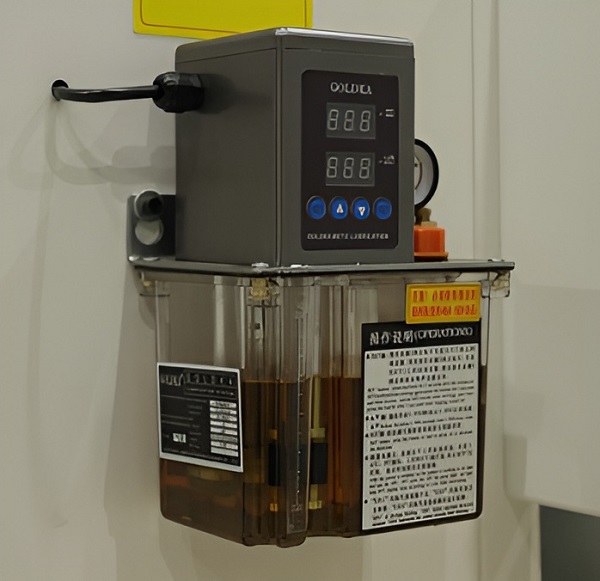

	Автоматическая система смазки Предусмотрена автоматическая система смазки узлов по таймеру.
	Система аспирации Для эффективного отвода опила, в верхней части кожуха станка расположены 3 аспирационных патрубка.

Комплектация

Дополнительная

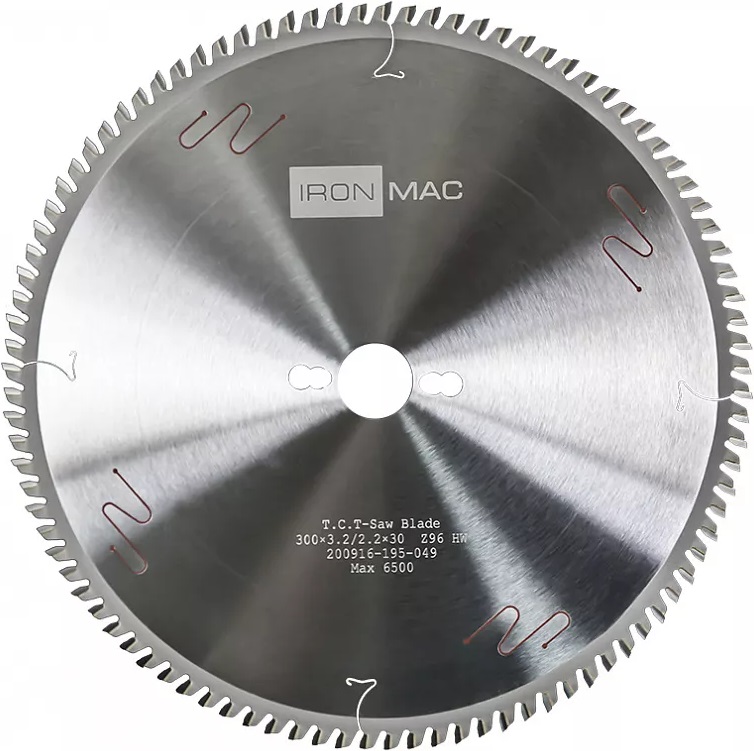

	Режущий инструмент и заточное оборудование Оснащение станка инструментом (пилы дисковые), а также заточным оборудованием. Подобрать станок для заточки дисковых пил

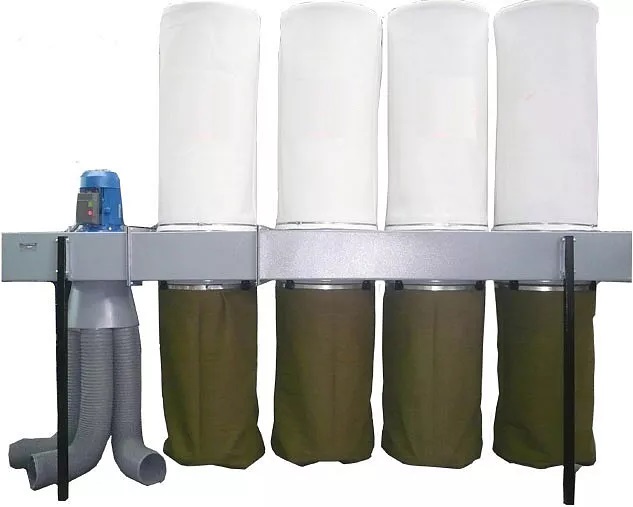

	Система аспирации УВП-7000 Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Системы аспирации цехов

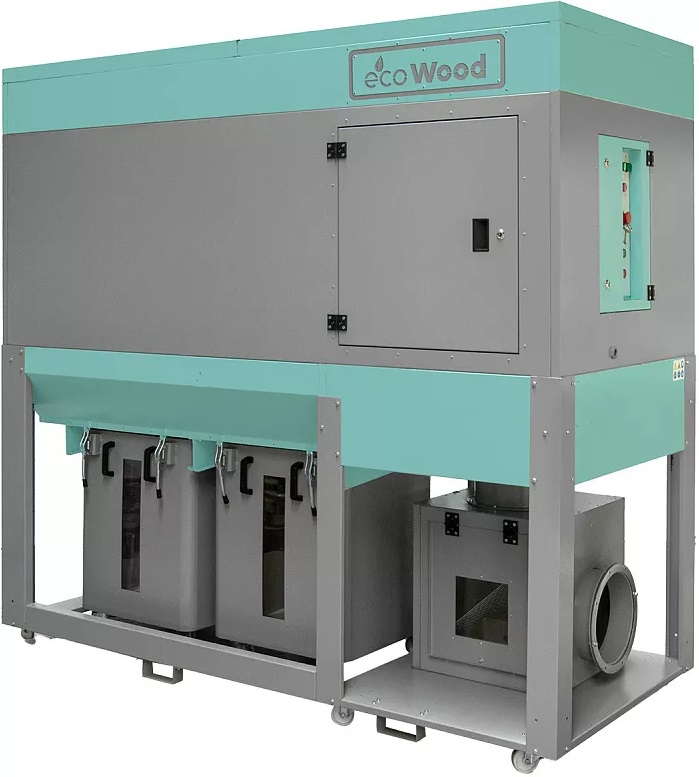

	Фильтры рукавные EcoWood FPC Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC
	Винтовой компрессор TRIUMPH TH 7,5/8 R 500L Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры. Винтовой компрессор TRIUMPH TH 7,5/8 R 500L

Технические характеристики

Характеристика	Значение
Ширина заготовки, мм	220
Тип подачи	роликовый
Торцевание	с вырезкой дефектных мест
Частота вращения пилы, об/мин	3500
Ширина конвейерной ленты, мм	280
Диаметр пилы, мм	500
Макс. скорость подачи, м/мин	180
Сечение резания (толщина х ширина), мм	100 x 100; 120 x 90; 160 x 75; 180 x 65; 195 x 50; 220 x 35
Макс. толщина обработки, мм	15 - 100*
Мин. длина отрезаемой детали, мм	200
Мин. длина заготовки перед подачей, мм	300**
Количество верхних прижимных роликов, шт.	6
Количество нижних приводных роликов, шт.	6
Количествово пневматических выталкивателей на приемном транспортере, шт	3***
Длина подающего стола с разметкой, мм	2500
Длина приемного стола, мм	2500
Мощность привода пильного диска, кВт	7,5
Мощность привода пилы, кВт	4,5
Мощность двигателей подачи транспортеров, кВт	0,75
Мощность двигателя привода подачи (сервомотор), кВт	4,5
Установленная мощность, кВт	18,6
Длина, мм	8400
Ширина, мм	1500
Высота, мм	1780
Вес QUADRO SpeedCut 200, кг	1750
