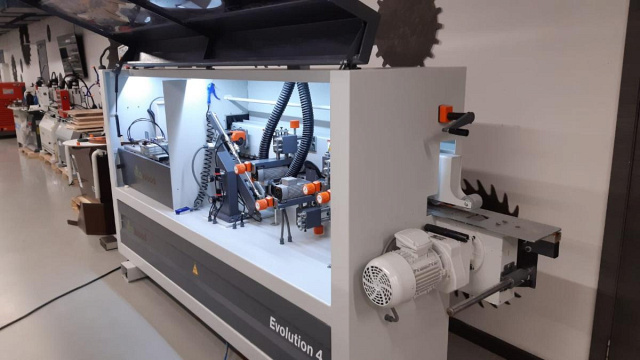

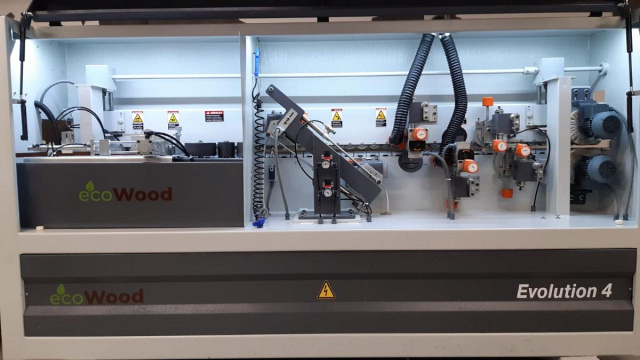

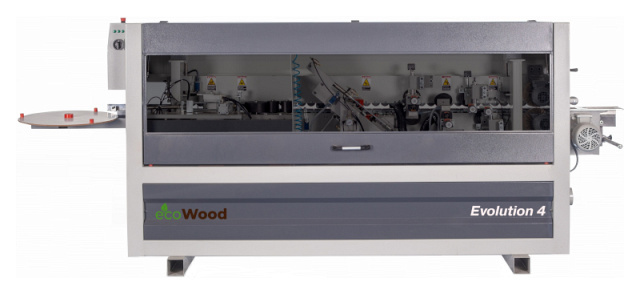

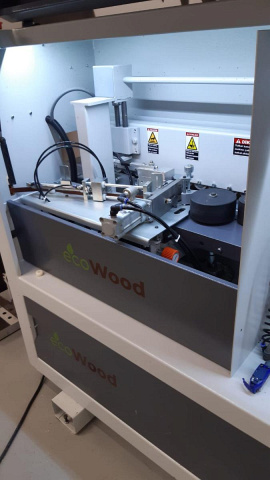

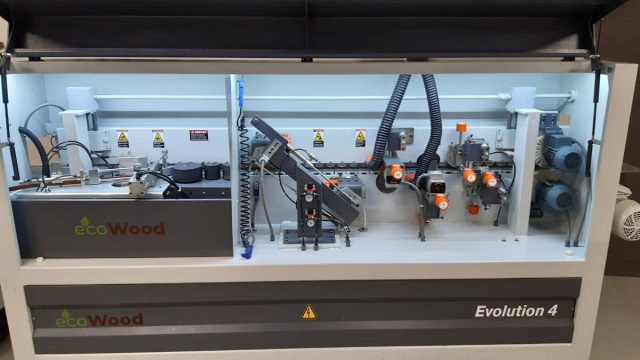

Автоматический кромкооблицовочный станок EcoWood Evolution 4

Автоматический кромкооблицовочный станок EcoWood Evolution 4 применяется на мебельных предприятиях всех производственных мощностей, является широкоуниверсальным.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Автоматический кромкооблицовочный станок EcoWood Evolution 4 применяется на мебельных предприятиях всех производственных мощностей, является широкоуниверсальным.

Облицовка прямолинейных кромок

СХЕМА ОБРАБОТКИ:

	Подача
	Клеевой узел
	Пресс группа
	Узел 2-х моторной торцовки
	Узел фрезерования свес EcoWood Evolution 4ов (чистовой)
	Узел радиусной циклевки
	Полировальный узел

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

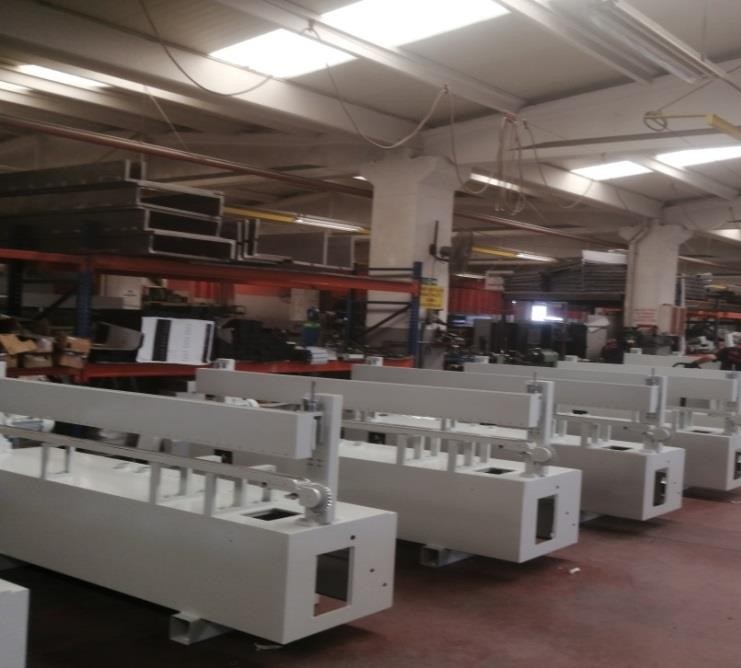

	Станина станка Станина станкаизготовлена путем сварки из гнутого стального проката для придания станку максимальной жесткости. Верхняя стальная прижимная балкас обрезиненными роликами. Прижимная балка со стороны выхода снабжена счетчиком (Механическая цифровая индикация). Обрабатывающие узлыкрепятся к горизонтальной балке и обеспечивают высокую точность относительно обрабатываемой детали. Все двигатели на узлах высокочастотные. По всей длине станок имеет защитный кожухсо стеклами из поликарбоната для наблюдения за процессом обработки изделия. Патрубки аспирациидля обрабатывающих узлов расположены сверху. Пульт управленияузлами расположен со стороны входа заготовки в станок.

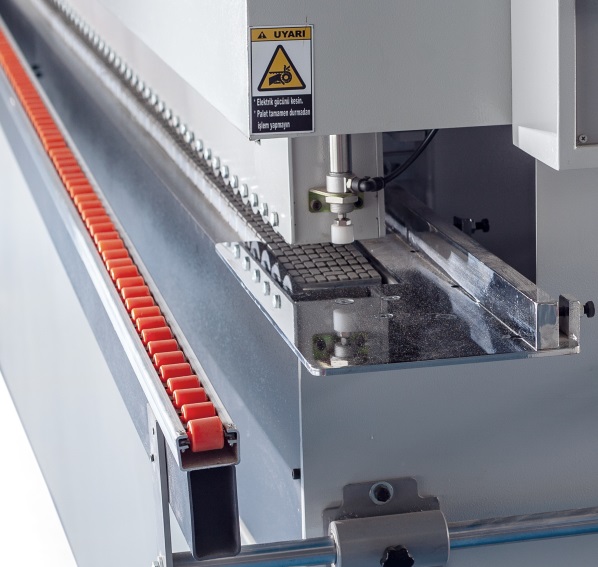

	Подающий транспортер Представляет собой цепь промышленного класса с салазками, покрытыми резиной. Скольжение салазок происходит по двум стальным направляющим, одна из которых плоского, а другая круглого сечения, что обеспечивает высокую устойчивость к боковым нагрузкам

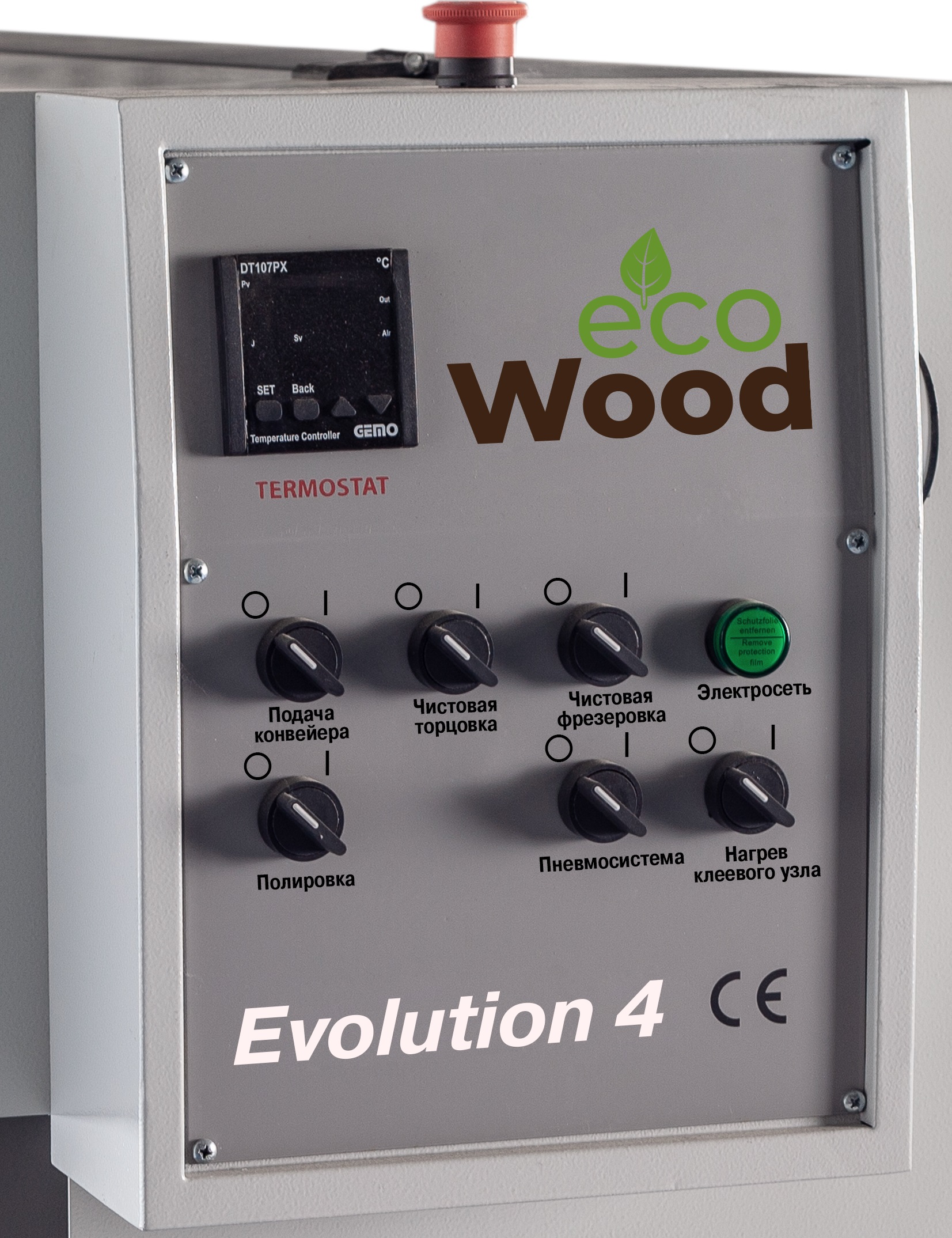

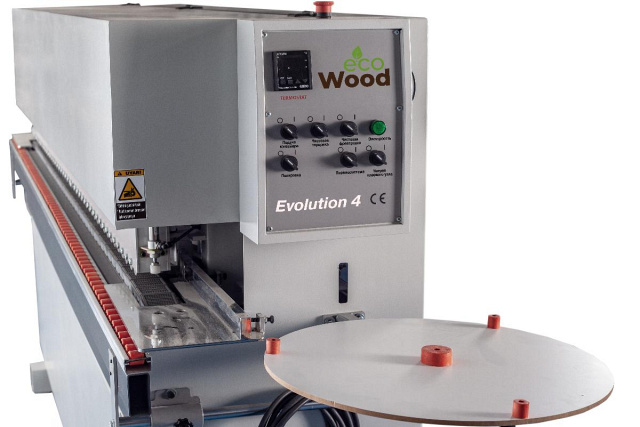

	Панель управления Управление станком осуществляется с помощью пульта.Пульт управления отображает настройки и рабочие параметры.Простое и понятное включение всех узлов станка.Отображение и настройка температуры клеевой ванны.

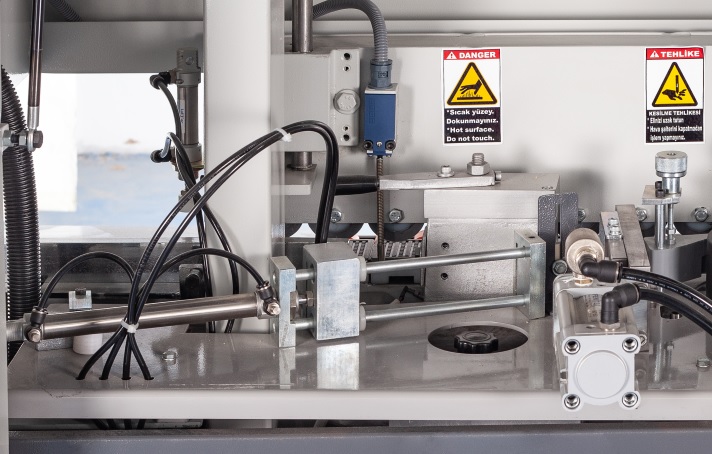

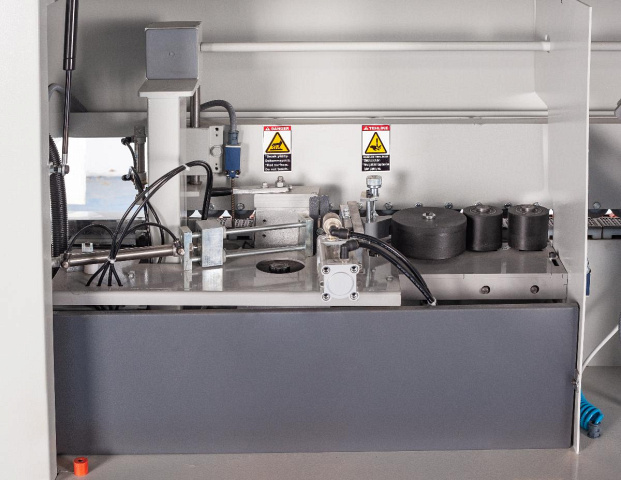

	Клеевая группа Автоматическое нанесение кромки в рулонах на торец детали прямоугольных панелей с помощью термоплавкового клея Клеевая ванна Независимый двигатель для постоянной рециркуляции и плавления клея.Клеенаносящий ролик со специальной поверхностью для равномерного распределения клея.Цифровая терморегулировка клея для контроля температуры. Технические данные: Мощность: 0,18 кВтВремя разогрева: 20 - 25 мин.Емкость клеевой ванны: 3,5 кг Подача кромки Протяжной ролик для автоматической загрузки кромки при подаче панели.Гильотина для автоматического обрезания кромки в рулонах. Прижимная пресс группа Три ролика, из которых один большого диаметра, что обеспечивает оптимальное прижатие кромки.Механическая настройка давления роликов

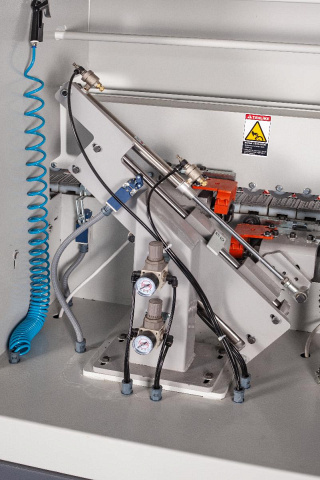

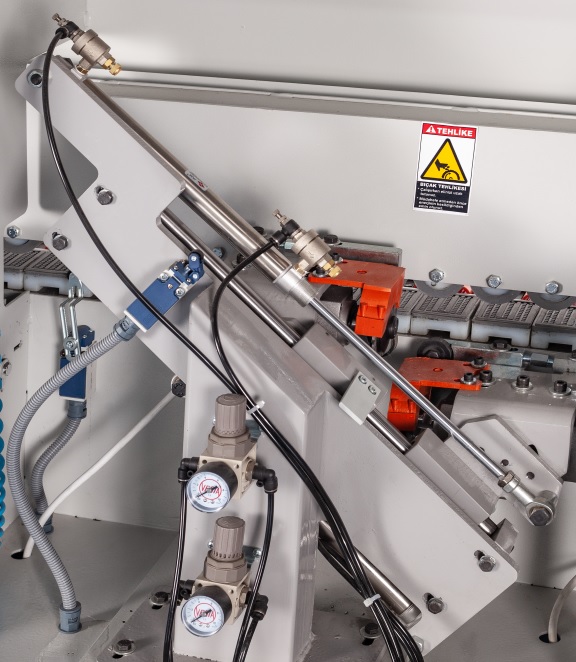

	Торцовочный узел Выполняет отрезание передних и задних свесов кромки точно в размер длины детали.Установлено 2 высокочастотных двигателя.Скорость вращения: 12 000 об/мин.

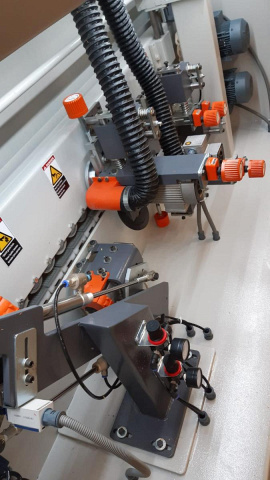

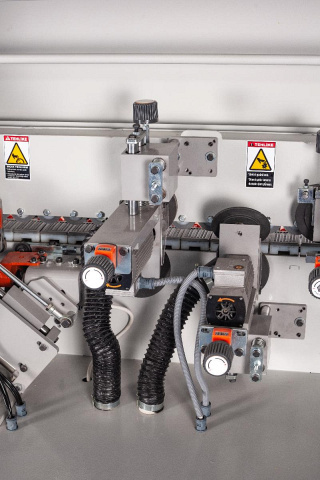

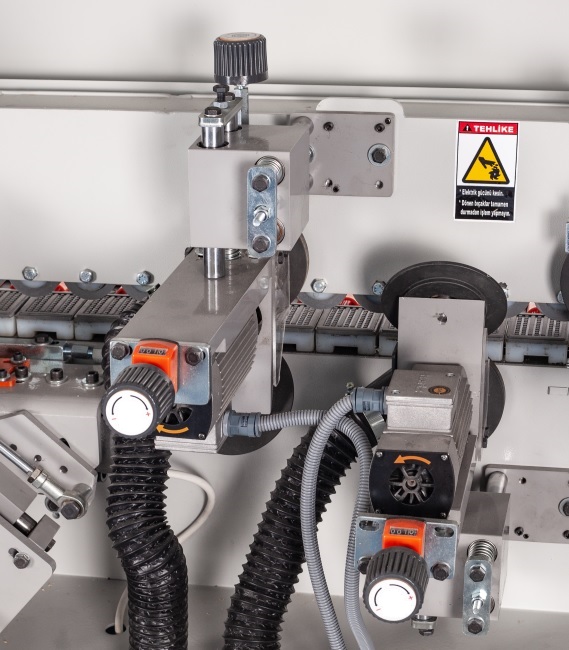

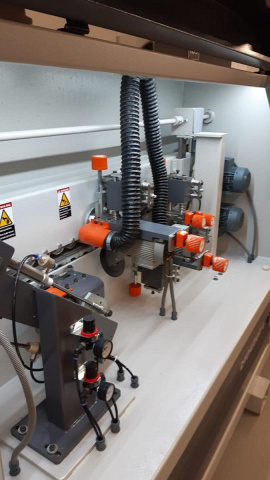

	Фрезерный узел Производит фрезерование верхней и нижней стороны панели для удаления свесов кромки.2 высокочастотных эл. двигателя.Аспирационные кожухи для удаления стружки.Круглые ручки для настройки положения с механическими цифровыми индикаторами.Ручное отведение узла.Комплект инструмента используемый (R=2) для обработки: тонкая кромка и радиусная кромка.Скорость вращения: 12.000 об.мин.

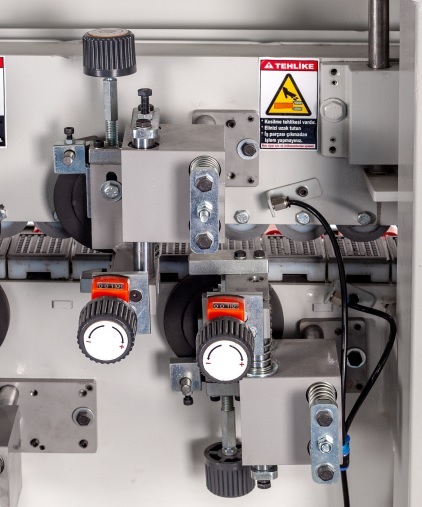

	Узел радиусной циклевки Узел позволяет удалять волнистость от фрез.Дисковые копиры для точного позиционирования инструмента при обработке.Круглые ручки для настройки положения с механической цифровой индикацией.Радиус инструмента 2 мм.

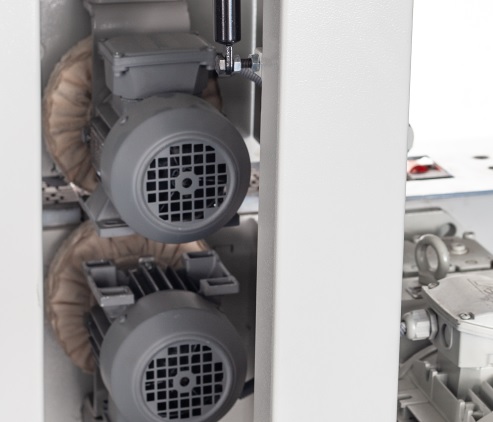

	Узел полировки С двумя независимыми двигателями для очистки и полировки обработанной части кромки.Скорость вращения: 3000 об/мин.

Технические характеристики
